HYDROSTATIC DRIVE REEL OIL LINES ON PLATFORM

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H65372	1	Bracket	-
2	H76139	2	Screw	SELF-TAPPING
3	H22979	1	Bushing	RUBBER
4	H11245	1	Clamp	-
5	19H1906	1	Cap Screw	5/16" X 1-1/2"
5	14H785	1	Nut	5/16"
6	19H1813	1	CAP SCREW	5/16" X 5/8"
6	14H785	1	Nut	5/16"
7	H75541	5	Clamp	-
8	AH66459	1	Line	18', PRESSURE
8	AH84599	1	Line	20', PRESSURE
9	AH83833	2	Hydraulic Hose	13 MM I.D. X 559 MM LONG (1/2" X 34")
10	AR26724	2	Elbow Fitting	90°
11	R26906	2	O-Ring	-
12	AH66460	1	Line	18', RETURN
12	AH84600	1	Line	20', RETURN
13	AH80381	2	Hydraulic Hose	13 MM I.D. X 1980 MM LONG (1/2" X 78")
14	R26375	2	O-Ring	-
15	P45750	1	O-Ring	-
16	AH75167	1	Hydr. Quick Coupler Socket	-
17	AR94522	1	Hydr. Quick Coupler Plug	(SUB FOR AH15000)
18	03H2020	1	Bolt	3/8" X 2"
19	28H2497	1	Spacer	0.423" X 0.675" X 5/8"
20	24H1305	1	Washer	13/32" X 13/16" X 0.065"
21	14H812	1	NUT	3/8"
22	14H827	1	Wing Nut	3/8"
23	AH77884	1	Clip	-

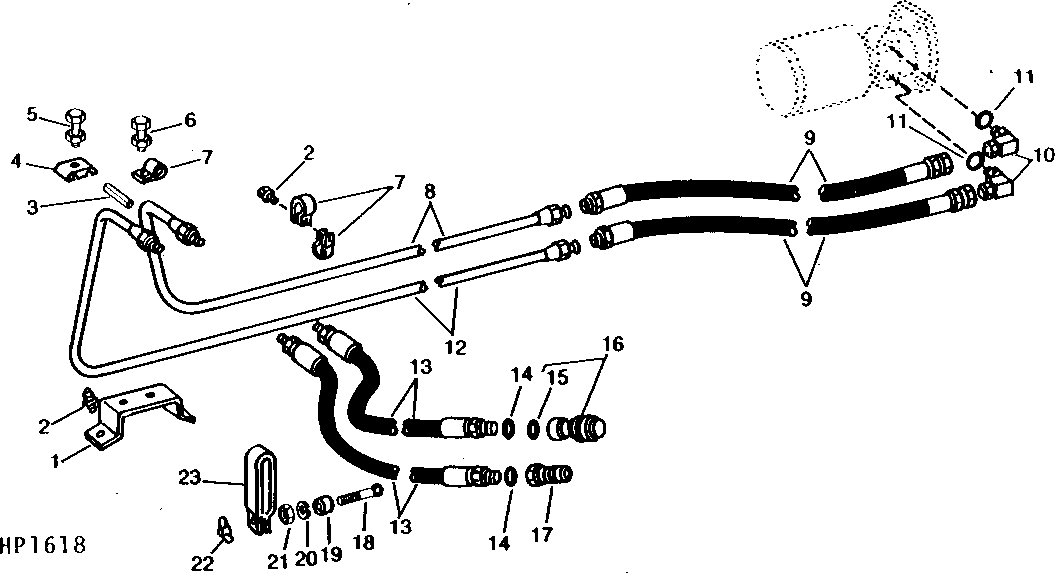

HYDROSTATIC DRIVE REEL OIL LINES ON PLATFORM
