HYDROSTATIC DRIVE LOWER OIL LINES AND HOSES (610401 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH96966	1	Hydraulic Hose	-
2	-	1	Part 2	(ORDER AH138689)
3	AH96952	1	Line	RETURN, COOLER
4	AH105968	2	Hose Clamp	-
5	AH95488	1	Fitting	-
6	R29936	2	O-Ring	-
7	AT32331	1	Elbow Fitting	(SUB FOR AR26723)
8	U12547	3	O-Ring	-
9	AH96997	1	Check Valve	-
10	U12547	3	O-Ring	-
11	24H1136	2	Washer	11/32" X 11/16" X 0.065"
12	AH77714	1	Clip	-
13	H76139	2	Screw	SELF-TAPPING
14	E53830	2	Clamp	-
15	AH119871	1	Line	RETURN, PUMP
16	AH80328	2	Clip	-
17	19H1900	1	Cap Screw	5/16" X 3/4"
17	12H303	1	Lock Washer	5/16"
17	14H785	1	Nut	5/16"
18	24H1136	2	Washer	11/32" X 11/16" X 0.065"
19	TY22467	2	Clamp	(SUB FOR AR21839)
20	RE150943	1	Fitting	90°, (SUB FOR AH75155)
21	AH80380	1	Hydraulic Hose	-
22	28H1518	1	Washer	0.493" X 0.675" X 5/16"
23	24M7178	3	Washer	10.500 X 30 X 2.500 mm
24	19H2855	1	Cap Screw	3/8" X 3-1/4"
24	14H812	1	NUT	3/8"
25	AT32331	1	Elbow Fitting	90°, (SUB FOR AR26723)
26	H79891	1	Hydraulic Hose	25 MM I.D. X 1854 MM LONG (1" X 73")
27	AH76990	1	Elbow Fitting	-
28	AH111268	1	Hydraulic Hose	19 MM X 337 MM (3/4" I.D. X 13-1/4") LONG

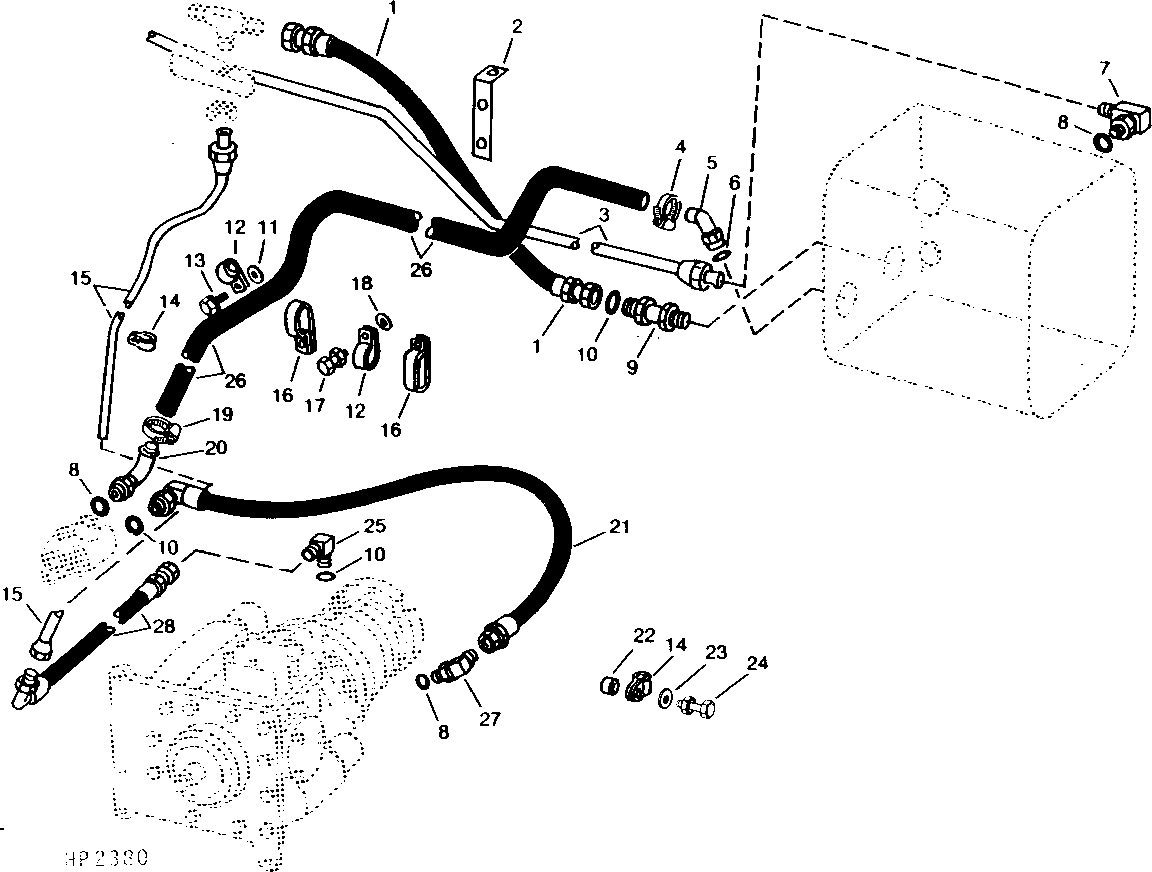

HYDROSTATIC DRIVE LOWER OIL LINES AND HOSES (610401 - )
