Открытый узел

FUEL TANK AND SUPPORTS (640401 - )

FUEL TANK AND SUPPORTS (640401 - )

FUEL TANK AND SUPPORTS (640401 - )

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

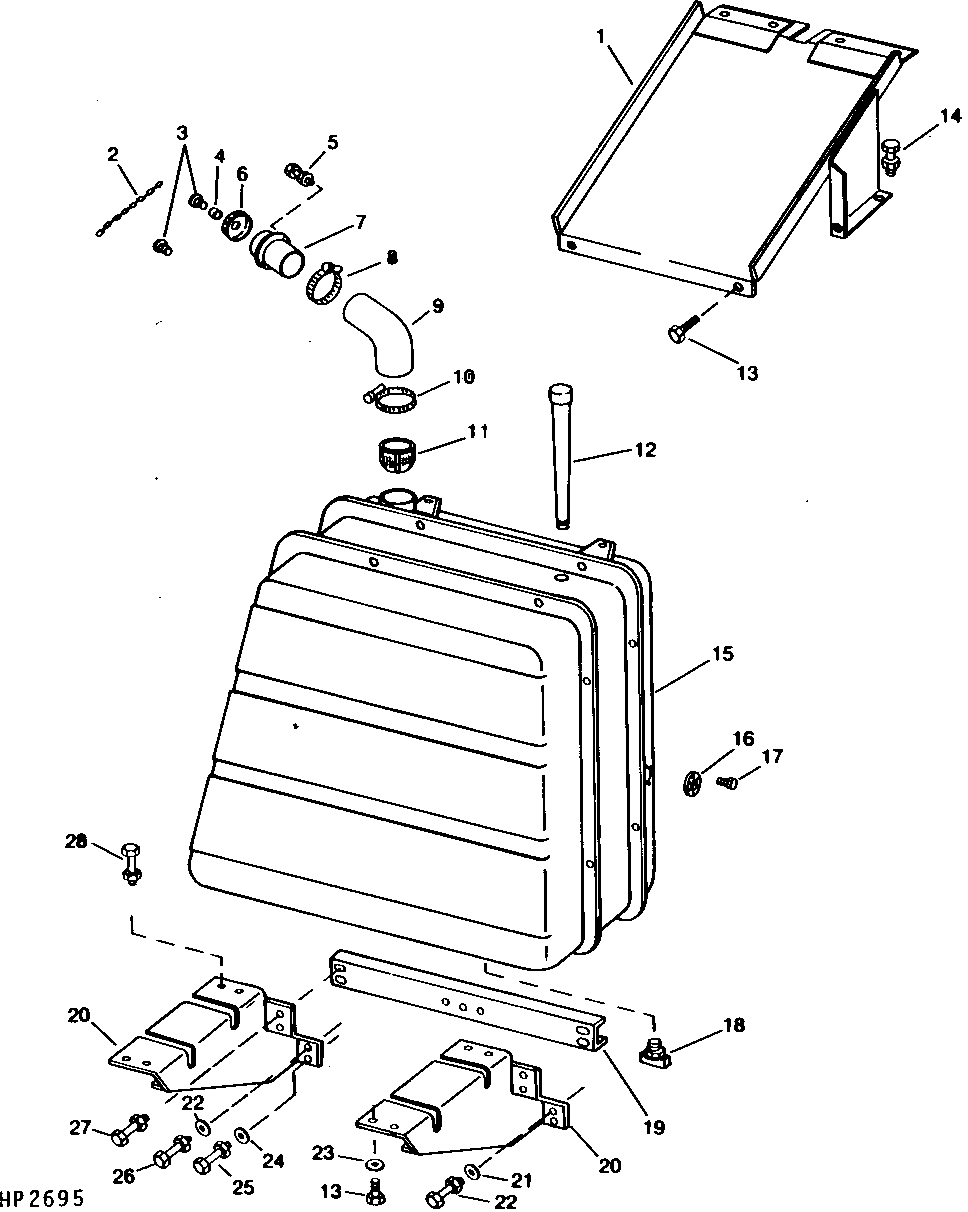

FUEL TANK AND SUPPORTS (640401 - )

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH94752	1	Support	UPPER
2	AH97869	1	Link Chain	-
3	H99897	1	Retainer	-
4	H127696	1	Seal	-
5	21H1016	2	Screw	1/4" X 1/2"
5	12H302	2	Lock Washer	1/4"
5	14H786	2	Nut	1/4"
6	AH110230	1	Cap	-
7	AH112262	1	Filler Neck	-
8	AU12450	1	Hose Clamp	-
9	H114609	1	Hose	-
10	AU12450	1	Hose Clamp	-
11	AH108565	1	Strainer	-
12	AH96547	1	Breather	-
13	H76139	6	Screw	SELF-TAPPING
14	N10212	4	Self-Locking Screw	-
14	N10213	4	Lock Nut	-
15	AH93623	1	Fuel Tank	-
16	H105967	1	Gasket	FUEL SENDING UNIT
17	H85092	5	Screw	SELF-TAPPING
18	AH20936	1	Drain Valve	-
19	H94068	1	Bracket	-
20	AH118254	2	Support	(SUB FOR AH93119)
21	24H1625	3	Washer	17/32" X 1" X 0.120"
22	19H1820	2	Cap Screw	1/2" X 3"
22	12H301	2	Lock Washer	1/2"
22	14H1040	2	Nut	1/2"
23	24H1136	4	Washer	11/32" X 11/16" X 0.065"
24	24H1308	1	Washer	13/32" X 1" X 0.134"
25	19H2128	1	CAP SCREW	3/8" X 3"
25	14H812	1	NUT	3/8"
25	12H304	1	Lock Washer	3/8"
26	19H2128	1	CAP SCREW	3/8" X 3"
26	12H304	1	Lock Washer	3/8"
26	14H812	1	NUT	3/8"
27	N10216	4	Self-Locking Screw	-
27	N10217	4	Lock Nut	-
28	N10212	4	Self-Locking Screw	-
28	N10213	4	Lock Nut	-
