Открытый узел

FUEL TANK AND SUPPORTS ( - 610400)

FUEL TANK AND SUPPORTS ( - 610400)

FUEL TANK AND SUPPORTS ( - 610400)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

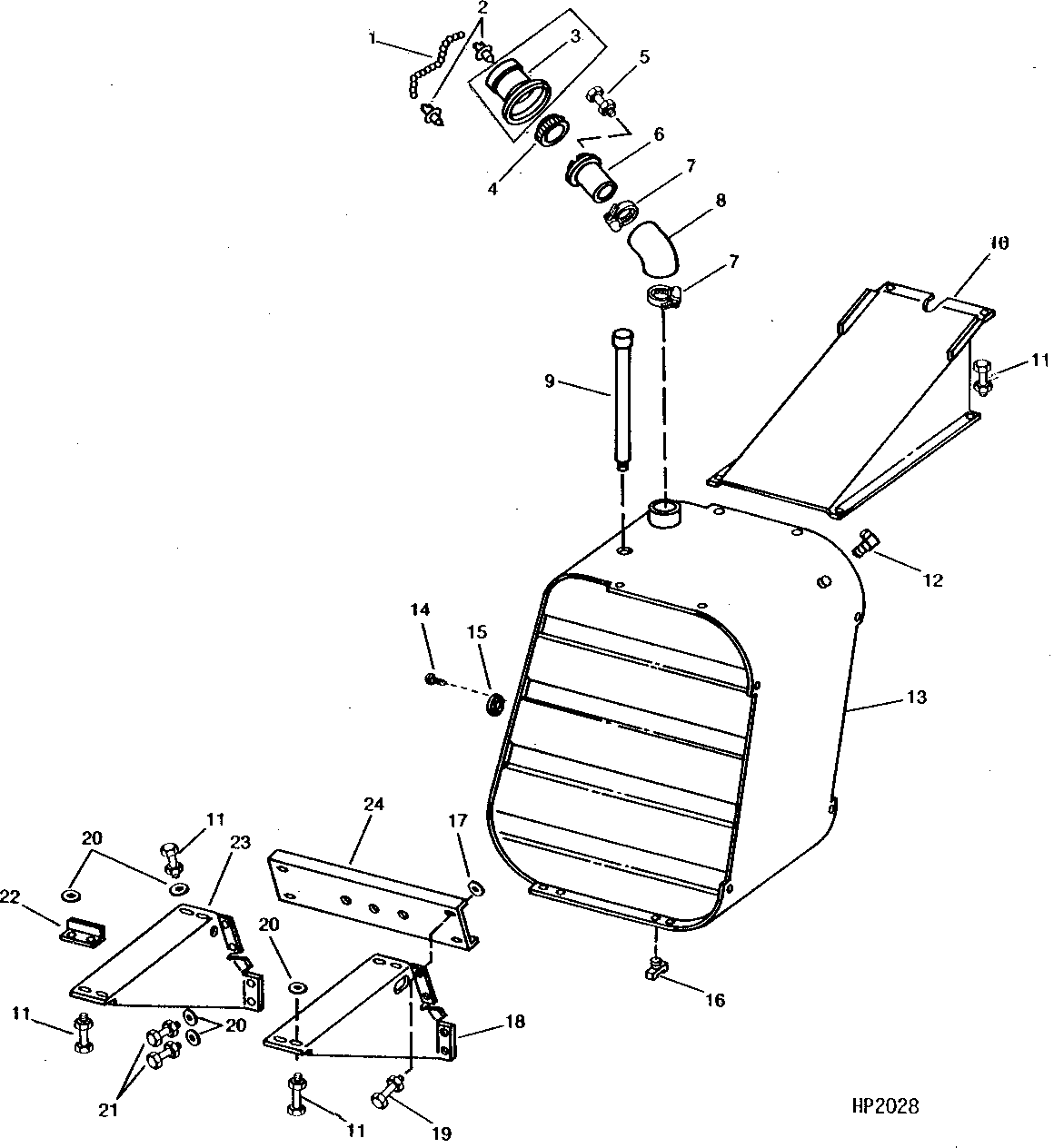

FUEL TANK AND SUPPORTS ( - 610400)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH97869	1	Link Chain	-
2	H99897	2	Retainer	-
3	H99234	1	Cover	-
4	AH110230	1	Cap	NON-VENTED (SUB FOR AH97868)
5	21H1016	2	Screw	1/4" X 1/2"
5	12H302	2	Lock Washer	1/4"
5	14H786	2	Nut	1/4"
6	AH83337	1	Filler Neck	-
7	AR21999	2	Hose Clamp	-
8	R53143	1	HOSE	(SUB FOR H76164)
9	AH96547	1	Breather	-
10	AH84626	1	Bracket	UPPER
11	19H1731	12	Cap Screw	3/8" X 1"
11	12H304	12	Lock Washer	3/8"
11	14H812	12	NUT	3/8"
11	N10214	12	Self-Locking Screw	-
11	N10215	12	Lock Nut	-
12	H84497	1	Slat	90°, (DIESEL) (SUB FOR M83287)
13	AH93178	1	Fuel Tank	79 GALLON
14	H85092	5	Screw	SELF-TAPPING
15	H105967	1	Gasket	FUEL SENDING UNIT
16	AH20936	1	Drain Valve	(DIESEL)
17	24H1138	4	Washer	1-1/16" X 2" X 0.134"
18	H84225	1	Bracket	LOWER FRONT (ORDER AH139562)
18	12H302	4	Lock Washer	1/4"
18	14H786	4	Nut	1/4"
19	12H304	4	Lock Washer	3/8"
19	N10217	4	Lock Nut	-
19	N10216	4	Self-Locking Screw	-
19	14H812	4	NUT	3/8"
19	19H1919	4	Cap Screw	1/4" X 5/8"
20	24H1305	15	Washer	13/32" X 13/16" X 0.065"
21	19H1944	4	Cap Screw	3/8" X 2-3/4"
22	H80143	2	Angle	-
23	H121945	1	Support	(SUB FOR H84224) (ORDER AH139562)
24	H94068	1	Bracket	-
