FEEDER HOUSE TOP SHEETS ( - 507050)

Нет текстового описания

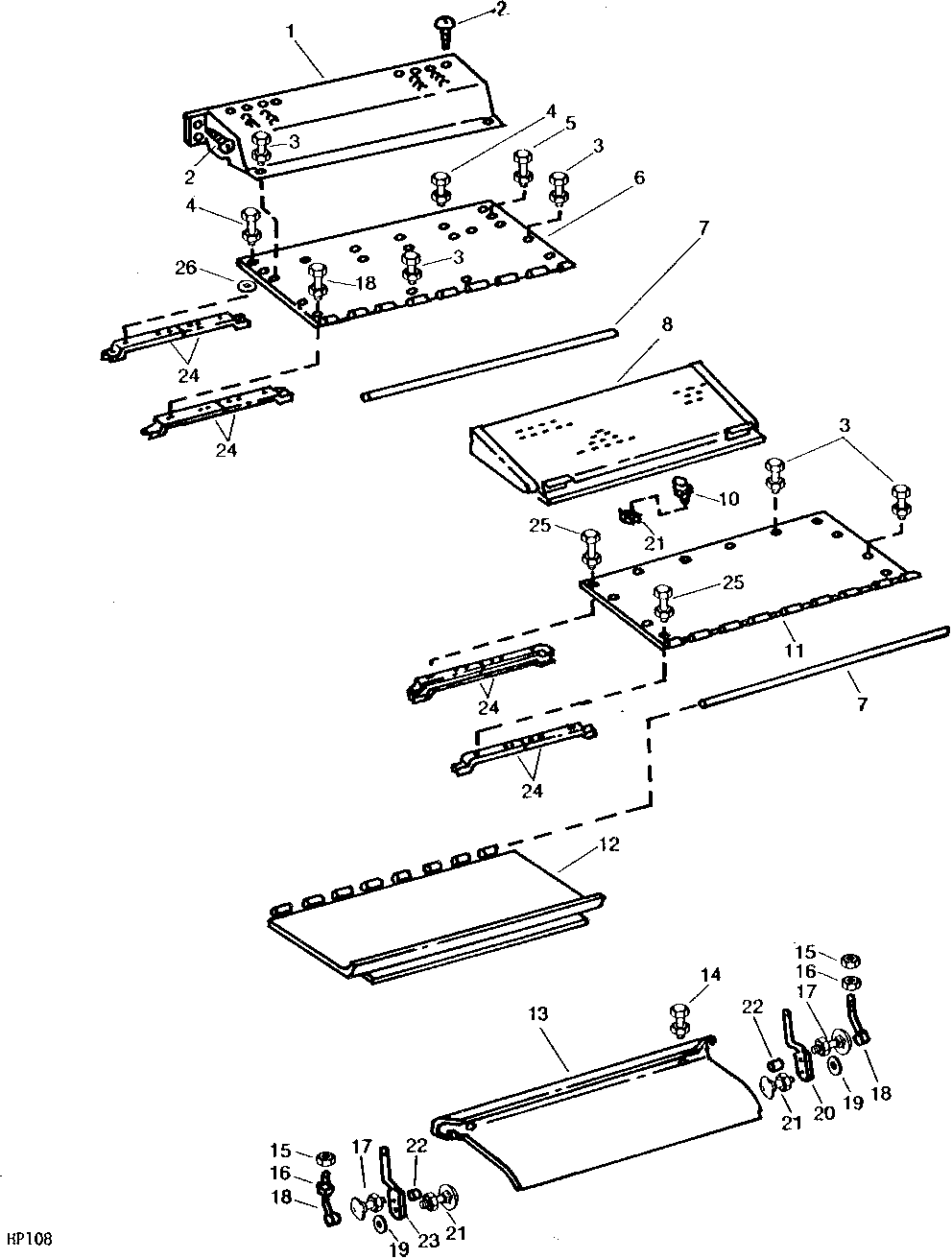

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH118036	1	Cover	(SUB FOR AH79641)
2	H65108	12	Screw	SELF-TAPPING
3	12H302	18	Lock Washer	1/4"
3	14H786	18	Nut	1/4"
3	19H1919	18	Cap Screw	1/4" X 5/8"
4	19H1721	6	CAP SCREW	1/2" X 1-1/2"
4	12H301	6	Lock Washer	1/2"
4	14H1040	6	Nut	1/2"
5	19H1800	2	Cap Screw	3/8" X 1-1/2"
5	12H304	6	Lock Washer	3/8"
5	14H812	2	NUT	3/8"
6	AH79635	1	Sheet	FRONT
7	H76199	2	Pin	HINGE
8	AH79636	1	Door	FRONT
9	AP23835	2	Latch	-
10	21H1194	2	SCREW	0.190" X 3/4"
10	12H246	2	LOCK WASHER	0.190"
10	14H778	2	Nut	0.190"
11	AH115078	1	Sheet	REAR (SUB FOR AH79645)
12	AH79644	1	Door	REAR
13	AH79642	1	Door	EXTENSION
14	12H304	2	Lock Washer	3/8"
14	14H812	2	NUT	3/8"
14	19H1936	2	Cap Screw	3/8" X 3/4"
15	14H611	2	Nut	5/16"
16	N10213	2	Lock Nut	-
17	09H1630	2	Bolt	5/16" X 1-1/2"
17	H76696	2	Lock Nut	-
18	H76683	2	Eyebolt	-
19	24H1136	2	Washer	11/32" X 11/16" X 0.065"
20	H78624	1	Lever	RH
21	03H1709	2	Bolt	5/16" X 1"
21	H76696	2	Lock Nut	-
22	H79784	2	Bushing	-
23	H76701	1	Lever	LH
24	H118519	4	Angle	(SUB FOR H81180)
25	19H1731	6	Cap Screw	3/8" X 1"
25	12H304	6	Lock Washer	3/8"
25	14H812	6	NUT	3/8"
26	24H1111	2	Washer	17/32" X 1-1/16" X 0.090"
