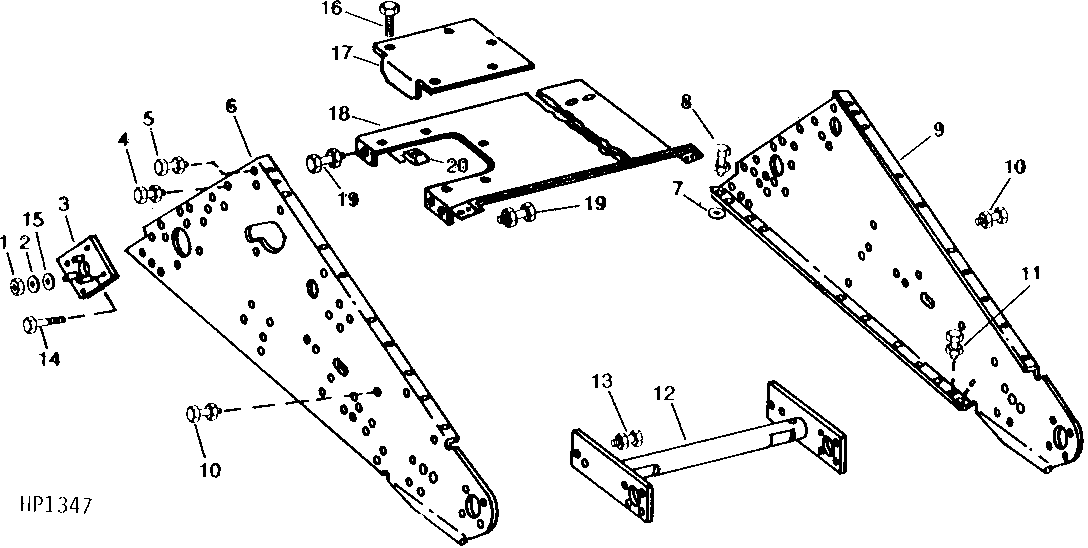

Feeder House Side Sheets and Frame (507051 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14H812	3	NUT	3/8"
2	12H304	3	Lock Washer	3/8"
3	AH108282	1	Door	-
4	19H2036	12	Cap Screw	1/4" X 7/8"
4	12H302	12	Lock Washer	1/4"
4	14H786	12	Nut	1/4"
5	19H1815	2	Cap Screw	1/2" X 1-1/4"
5	12H301	2	Lock Washer	1/2"
5	14H1040	2	Nut	1/2"
6	H118518	1	Sheet	-
6	H109819	1	Sheet	-
7	24H1287	2	Washer	9/32" X 5/8" X 0.065"
8	21H1027	2	Screw	1/4" X 3/4"
8	12H302	2	Lock Washer	1/4"
8	14H786	2	Nut	1/4"
9	H109822	1	Sheet	-
9	H118517	1	Sheet	-
10	14H785	8	Nut	5/16"
10	12H303	8	Lock Washer	5/16"
10	19H1900	8	Cap Screw	5/16" X 3/4"
11	03H1500	2	Bolt	3/8" X 1"
11	12H304	2	Lock Washer	3/8"
11	14H812	2	NUT	3/8"
12	AH108373	1	Stabilizer	-
13	19H1756	4	Cap Screw	5/8" X 1-1/2"
13	12H294	4	Lock Washer	5/8"
13	14H1039	4	Nut	5/8"
14	H76139	4	Screw	-
15	24H1652	3	Washer	13/32" X 11/16" X 7/64"
16	19H1919	5	Cap Screw	1/4" X 5/8"
17	H109821	1	Plate	-
18	AH108517	1	Sheet	-
19	19H1900	10	Cap Screw	5/16" X 3/4"
19	12H303	10	Lock Washer	5/16"
19	14H785	10	Nut	5/16"
20	P41706	5	Nut	-
