Открытый узел

AXLE PIVOT SHAFT AND SUPPORT

AXLE PIVOT SHAFT AND SUPPORT

AXLE PIVOT SHAFT AND SUPPORT

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

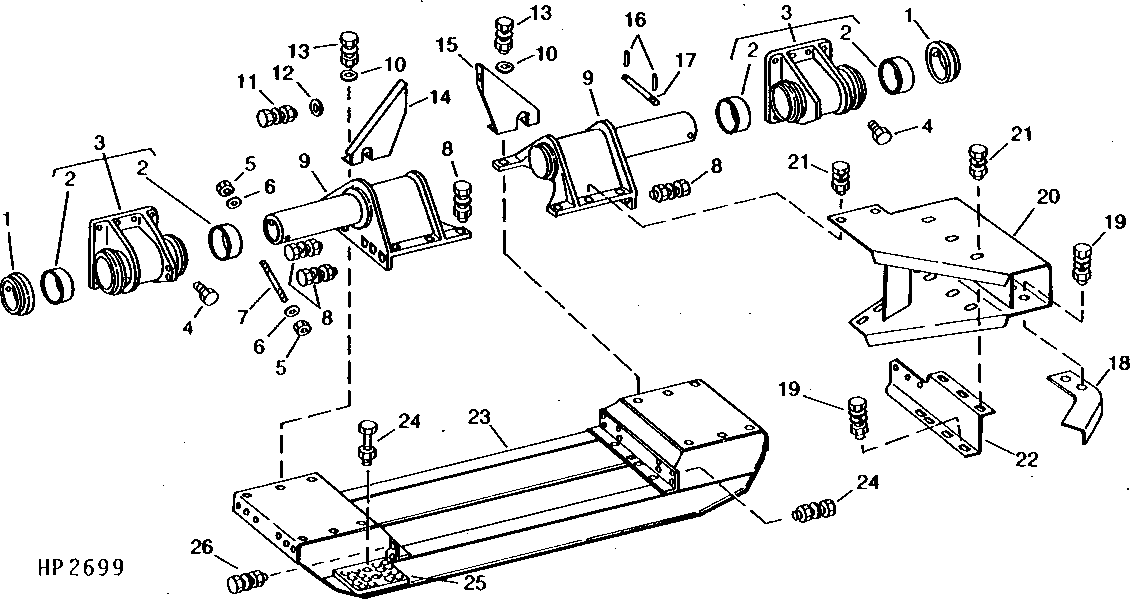

AXLE PIVOT SHAFT AND SUPPORT

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H81410	2	Locking Collar	-
2	H81453	4	Bushing	-
3	AH79855	2	Bracket	(MARKED H81452)
4	JD7759	4	Lubrication Fitting	-
5	14H794	2	Nut	3/4"
6	24H1662	2	Washer	49/64" X 1-1/2" X 0.075"
7	H82248	1	Stud	-
7	12H236	2	Lock Washer	3/4"
8	19H1734	1	Cap Screw	5/8" X 2"
8	12H294	1	Lock Washer	5/8"
8	14H1039	1	Nut	5/8"
9	AH79840	2	Shaft	(MARKED H81412)
10	24H1365	4	Washer	21/32" X 1" X 0.090"
11	19H1815	4	Cap Screw	1/2" X 1-1/4"
11	12H304	4	Lock Washer	3/8"
11	14H1040	4	Nut	1/2"
12	24H1340	4	Washer	33/64" X 7/8" X 0.075"
13	19H1847	6	Cap Screw	5/8" X 2-1/2"
13	12H294	6	Lock Washer	5/8"
13	14H1039	6	Nut	5/8"
14	-	1	Part 21	LH (ORDER AH139564)
15	-	1	Part 22	RH (ORDER AH139564)
16	34H385	2	Spring Pin	1/4" X 1-3/4"
17	H81413	1	Pin Fastener	DRILLED
18	H125491	1	Angle	-
19	19H1756	9	Cap Screw	5/8" X 1-1/2"
19	12H294	9	Lock Washer	5/8"
19	14H760	9	Nut	5/8"
19	24H1368	18	Washer	21/32" X 1-5/16" X 0.090"
20	AH121068	1	Guard	-
21	14H760	5	Nut	5/8"
21	12H294	5	Lock Washer	5/8"
21	19H1824	5	CAP SCREW	5/8" X 2-1/4"
22	H124092	1	Bracket	-
23	AH79841	1	Support	-
23	AH121516	1	Support	-
24	19H1820	14	Cap Screw	1/2" X 3"
24	12H301	14	Lock Washer	1/2"
24	14H1040	14	Nut	1/2"
25	R84943	1	Step	(SUB FOR R51109)
26	19H1936	2	Cap Screw	3/8" X 3/4"
26	12H304	2	Lock Washer	3/8"
26	14H812	2	NUT	3/8"
