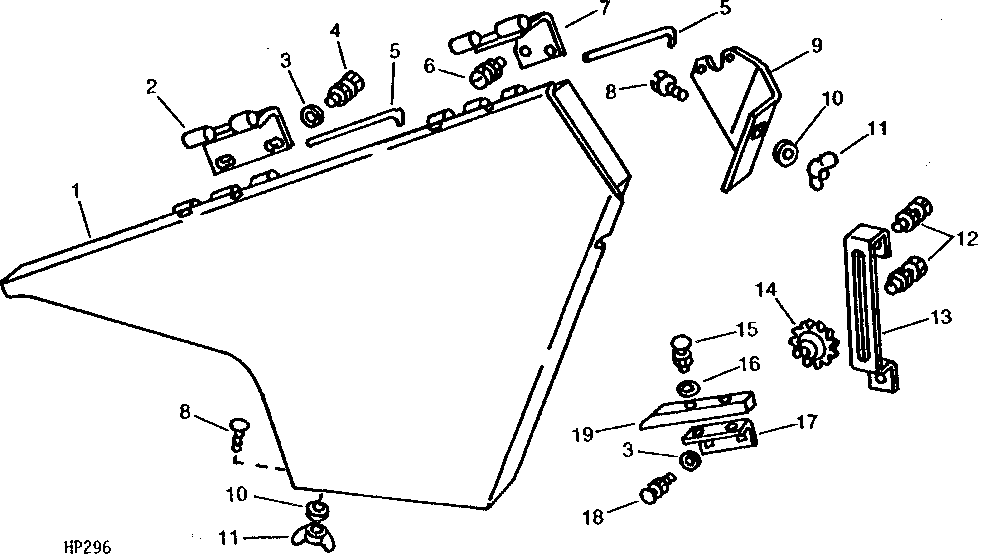

AUGER DRIVE TIGHTENER AND SHIELD ( - 507050)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH83697	1	Shield	-
2	AH83698	1	Hinge	FRONT
3	24H1305	4	Washer	13/32" X 13/16" X 0.065"
4	19H1936	2	Cap Screw	3/8" X 3/4"
4	12H304	2	Lock Washer	3/8"
4	14H812	2	NUT	3/8"
5	H82713	2	Pin Fastener	-
6	21H1304	2	Screw	5/16" X 3/4"
6	12H303	2	Lock Washer	5/16"
6	14H785	2	Nut	5/16"
7	AH83699	1	Hinge	REAR
8	03H1540	3	Bolt	5/16" X 3/4"
9	H83608	1	Bracket	-
10	24H1136	3	Washer	11/32" X 11/16" X 0.065"
11	14H819	3	Wing Nut	5/16"
12	19H1721	2	CAP SCREW	1/2" X 1-1/2"
12	12H301	2	Lock Washer	1/2"
12	14H1040	2	Nut	1/2"
13	H65401	1	Bracket	TIGHTENER
14	AH21440	1	Idler Sprocket	Z=17
15	03H1527	2	Bolt	1/4" X 1-1/4"
15	12H302	2	Lock Washer	1/4"
15	14H786	2	Nut	1/4"
16	24H1287	2	Washer	9/32" X 5/8" X 0.065"
17	H82575	1	Bracket	-
18	03H1500	2	Bolt	3/8" X 1"
18	12H304	2	Lock Washer	3/8"
18	14H812	2	NUT	3/8"
19	H82576	1	Guide	-
