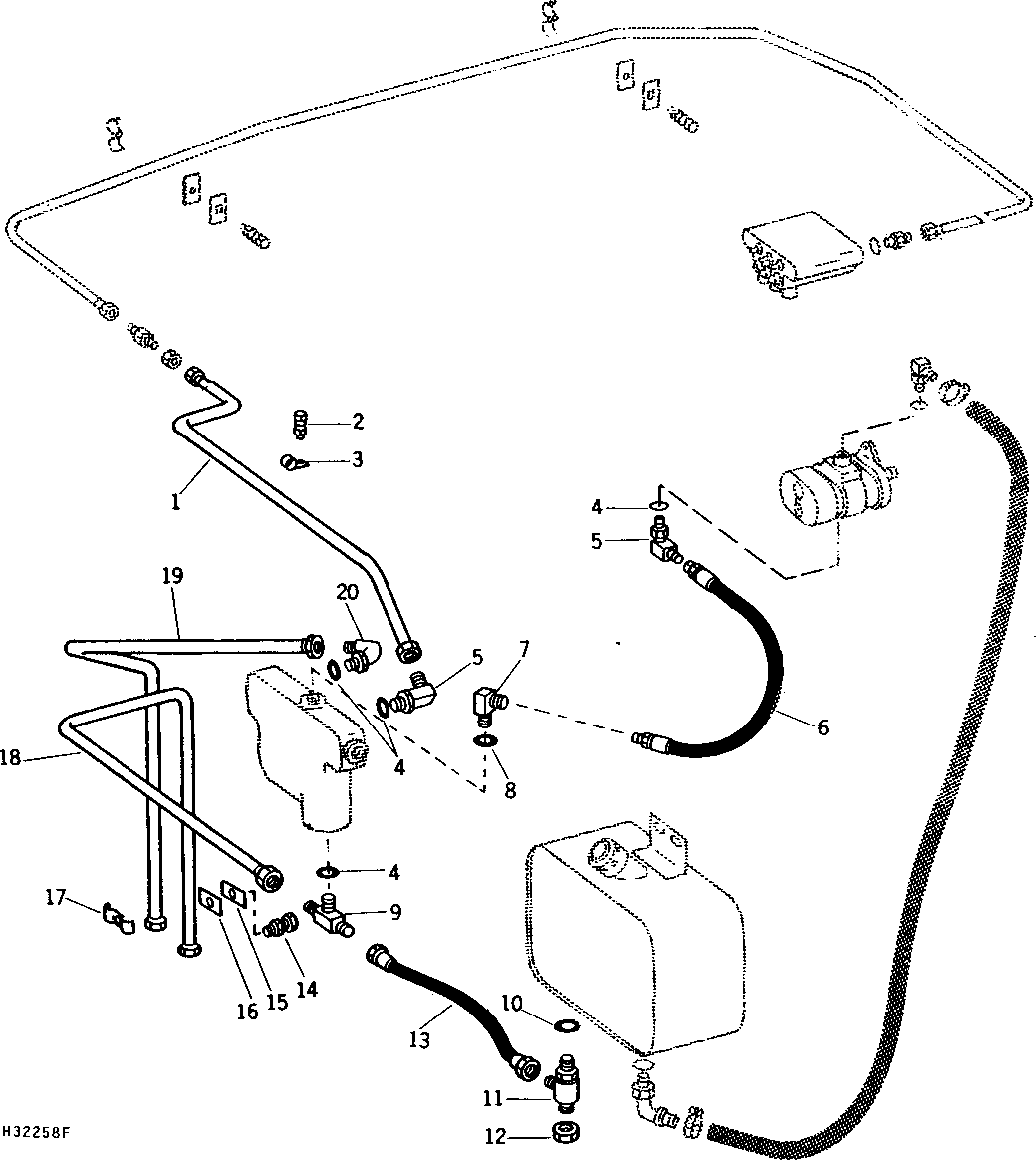

UPPER HYDRAULIC LINES AND HOSES (SIDEHILL)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH100125	1	Line	MAIN PRESSURE
2	19H1900	1	Cap Screw	5/16" X 3/4"
2	12H303	1	Lock Washer	5/16"
2	14H785	1	Nut	5/16"
3	AH77724	1	Clip	-
4	R26906	4	O-Ring	-
5	AR26724	2	Elbow Fitting	90°
6	AR40466	1	Hydraulic Hose	13 MM (1/2") I.D. X 826 MM (32-1/2") LONG
7	AH76990	1	Elbow Fitting	90°
8	U12547	1	O-Ring	-
9	AN140264	1	TEE FITTING	-
10	R26375	1	O-Ring	-
11	AT26327	1	Tee Fitting	-
12	R31736	1	Fitting	-
13	AH100280	1	Hose	13 MM (1/2") X 762 MM (30")
14	08H4416	1	Bolt	5/16" X 1"
14	N10213	1	Lock Nut	-
15	H97280	1	Strap	-
16	H83769	1	Foam Pad	-
17	AH83847	1	Clamp	-
18	AH100093	1	Line	RETURN
19	AH100092	1	Line	PRESSURE
20	AH20193	1	Elbow Fitting	90°

UPPER HYDRAULIC LINES AND HOSES (SIDEHILL)
