UNLOADING AUGER SWING HYDRAULIC OIL LINES AND HOSES (600001 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	X4WETX-WLN-S	2	Elbow Fitting	(SUB FOR T37863) 90°
2	14H934	2	Nut	7/16"
3	19H1919	1	Cap Screw	1/4" X 5/8"
3	12H302	1	Lock Washer	1/4"
3	14H786	1	Nut	1/4"
4	H77358	2	Clip	-
5	AH96002	1	Hydraulic Hose	6 MM X 1118 MM (1/4" I.D. X 44") LONG
6	H77698	2	Tie Band	-
7	AH75160	2	Elbow Fitting	-
8	R26448	2	O-Ring	-
9	H118400	1	Orifice	-
10	AH97777	1	Hydraulic Hose	6 MM X 41 MM (1/4" I.D. X 16") LONG
11	AH75160	1	Elbow Fitting	90°
12	R26448	2	O-Ring	-
13	19H2333	2	Cap Screw	1/4" X 2-1/4"
13	12H302	2	Lock Washer	1/4"
13	14H786	2	Nut	1/4"
14	H75414	1	Adapter Fitting	-
15	H117792	1	Orifice	-
16	19H1948	1	Cap Screw	1/4" X 3/4"
16	12H302	1	Lock Washer	1/4"
16	14H786	1	Nut	1/4"
17	AH97786	1	Clamp	(INCLUDED IN KIT AH139151)
18	AH100128	1	Line	(SUB AH126569)
18	AH126569	1	Line	-
19	AH100127	1	Line	-

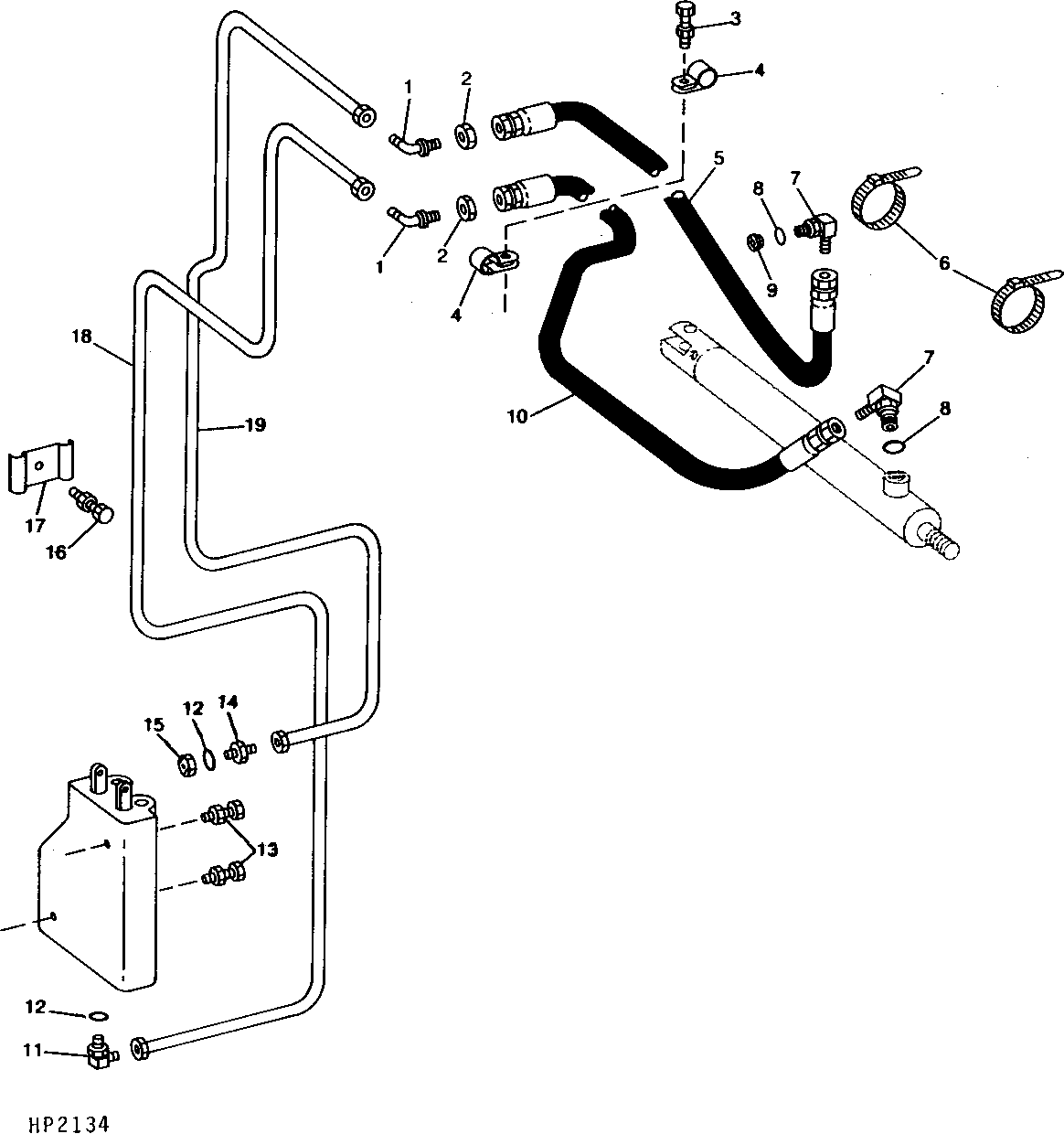

UNLOADING AUGER SWING HYDRAULIC OIL LINES AND HOSES (600001 - )

Нет текстового описания
