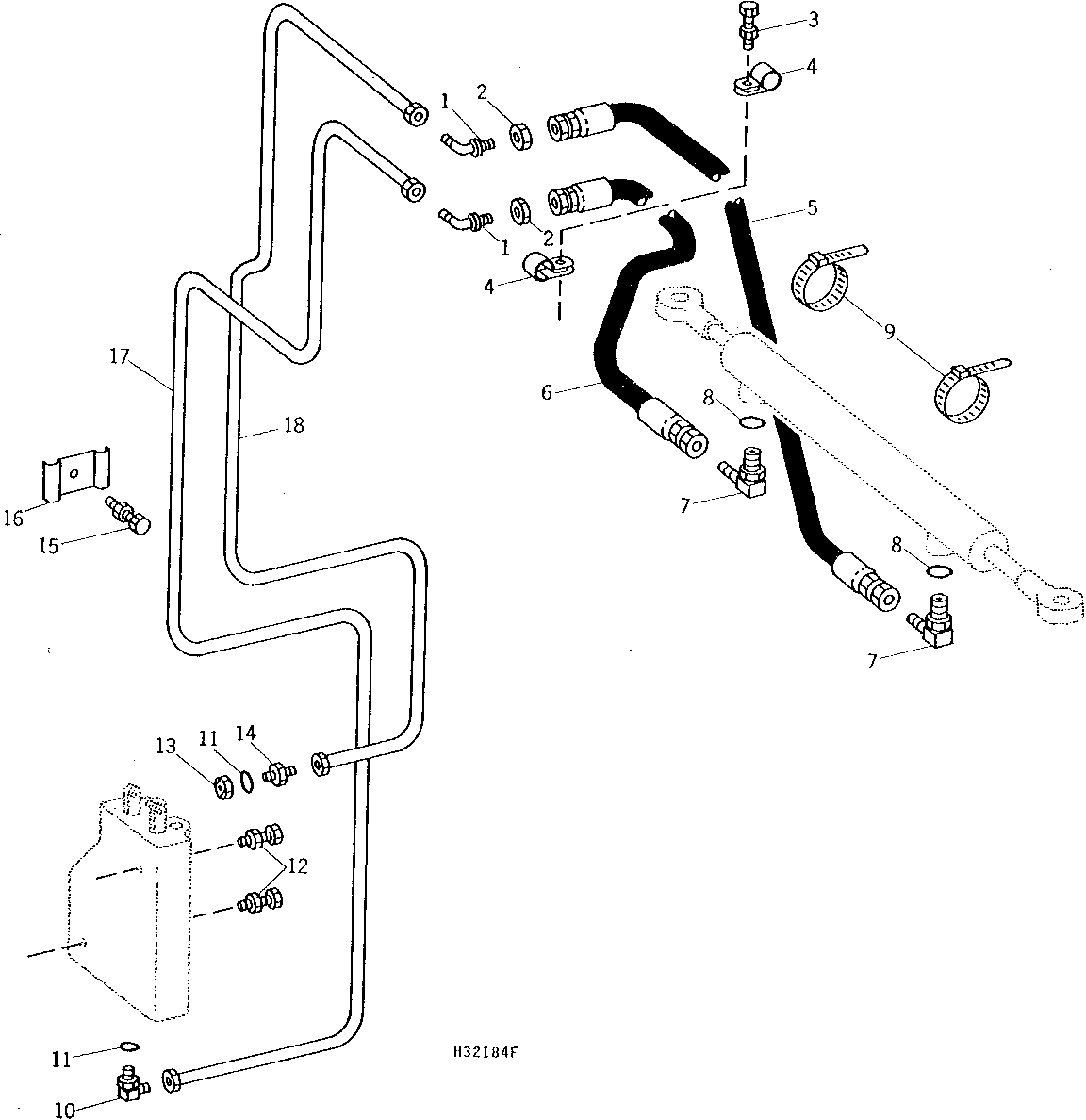

UNLOADING AUGER SWING HYDRAULIC OIL LINES AND HOSES ( - 600000)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	X4WETX-WLN-S	2	Elbow Fitting	90°, (SUB FOR T37863)
2	14H934	2	Nut	7/16"
3	19H1919	1	Cap Screw	1/4" X 5/8"
3	12H302	1	Lock Washer	1/4"
3	14H786	1	Nut	1/4"
4	H77358	2	Clip	-
5	AH96002	1	Hydraulic Hose	6 MM I.D. X 1118 MM LONG (1/4" X 44")
6	AH97777	1	Hydraulic Hose	6 MM I.D. X 41 MM LONG (1/4" X 16")
7	AH63565	2	Elbow Fitting	90°, (USE WITH AH97141 OR AH105087)
7	AH75160	2	Elbow Fitting	(USE WITH AH174662)
8	R28782	2	O-Ring	-
9	H77698	2	Tie Band	-
10	AH75160	1	Elbow Fitting	90°
11	R26448	2	O-Ring	-
12	19H2333	2	Cap Screw	1/4" X 2-1/4"
12	12H302	2	Lock Washer	1/4"
12	14H786	2	Nut	1/4"
13	H102013	1	Orifice	-
14	H75414	1	Adapter Fitting	-
15	19H1948	1	Cap Screw	1/4" X 3/4"
15	12H302	1	Lock Washer	1/4"
15	14H786	1	Nut	1/4"
16	AH97786	1	Clamp	(INCLUDED IN KIT AH139151)
17	AH100128	1	Line	(SUB AH126569)
17	AH126569	1	Line	-
18	AH100127	1	Line	-
