UNLOADING AUGER SWING HYDRAULIC CYLINDER AND MOUNTING (600001 - 620100)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H115980	1	End	WHEN ORDERED INDIVIDUALLY OR ALONG WITH H116794 AND H116795, SUB AH124017 SERVICE ASSEMBLY)
2	W13288	1	Nut	-
3	-	1	Part 3	(KIT AH114900)
4	-	1	Part 4	(KIT AH114900)
5	-	1	Part 5	(KIT AH114900)
6	AH87265	1	Seal	(KIT AH114900)
7	-	1	Part 7	(KIT AH114900)
8	P50635	1	O-Ring	(KIT AH114900)
9	H118198	1	Bearing	-
10	H118199	1	Rod	-
11	-	1	Part 11	(KIT AH114900)
12	-	1	Part 12	(KIT AH114900)
13	H118197	1	Piston	-
14	N33203	1	Lock Nut	-
15	AH114899	1	Hydraulic Cylinder Barrel	-
16	AH112742	1	Cylinder	(SUB AH125189)
17	Z9735H	1	Pin Fastener	(SUB R56930)
17	R56930	1	Pin Fastener	-
18	11H215	1	COTTER PIN	1/4" X 1-1/2"
18	11H237	1	Cotter Pin	1/8" X 2"
19	AH114312	1	Bracket	(SUB AH122234)
19	AH122234	1	Bracket	-
20	24H1305	6	Washer	13/32" X 13/16" X 0.065"
21	19H3239	10	Cap Screw	3/8" X 1-1/4"
21	12H304	10	Lock Washer	3/8"
21	14H1076	10	Nut	3/8"
22	19H1777	1	Cap Screw	1/2" X 1-3/4"
22	14H809	1	Nut	1/2"

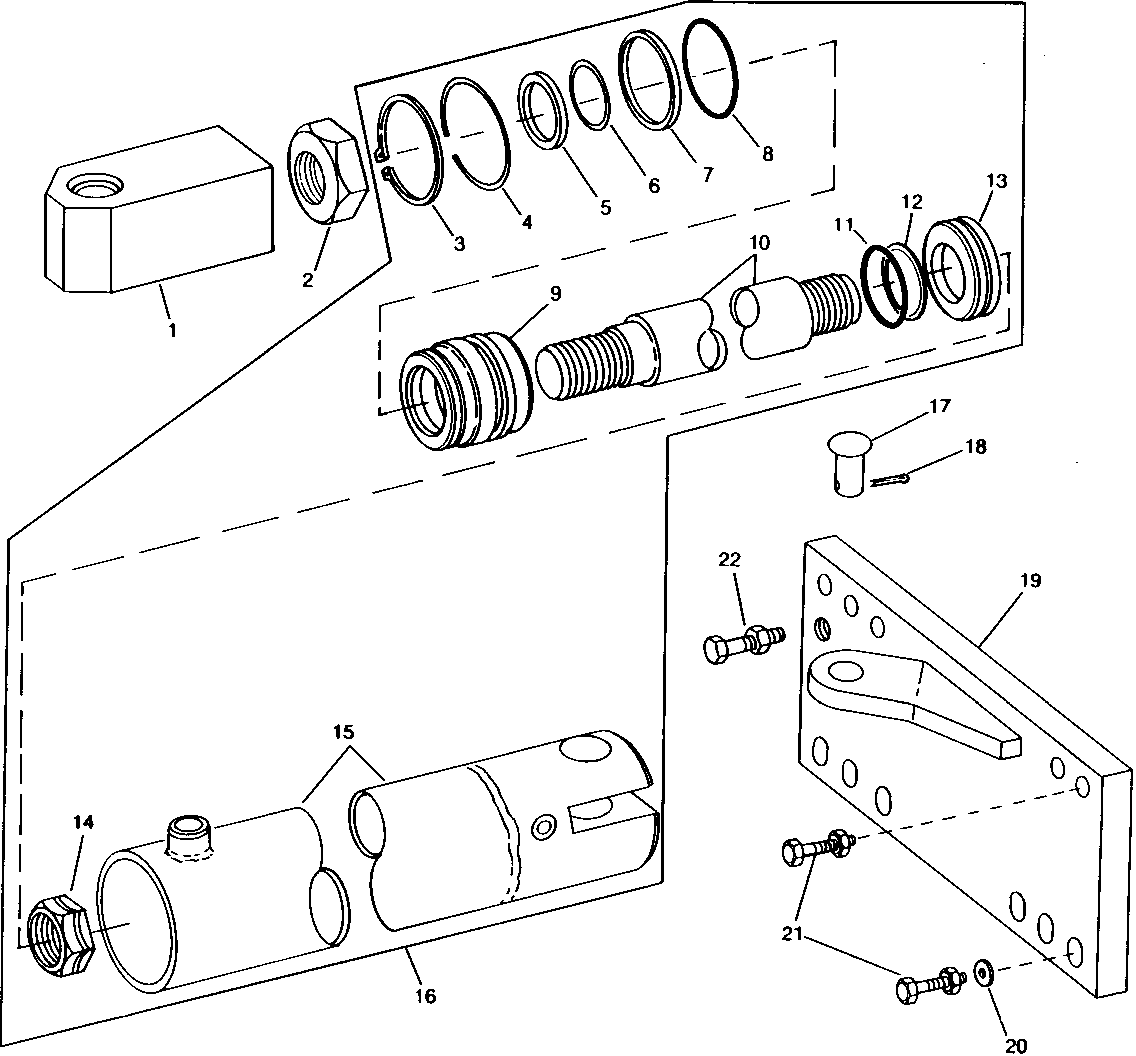

UNLOADING AUGER SWING HYDRAULIC CYLINDER AND MOUNTING (600001 - 620100)
