TAILINGS ELEVATOR CONVEYOR CHAIN, SPROCKETS, AND BEARINGS (610301 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH87146	1	Chain Sprocket	Z=26
2	22H836	2	Set Screw	3/8" X 1"
2	14H732	2	Nut	3/8"
3	22H897	2	Set Screw	1/4" X 1/4"
4	JD8554	2	Eccentric Locking Collar	-
5	H76654	4	Pressed Flanged Housing	-
6	AH169077	2	Ball Bearing	(SUB FOR JD9273), (SUB AH214862)
6	AH214862	2	Ball Bearing	-
7	AH112084	2	Bracket	-
8	03H1540	6	Bolt	5/16" X 3/4"
8	12H303	6	Lock Washer	5/16"
8	14H785	6	Nut	5/16"
9	H108576	1	Chain Sprocket	Z=8
10	-	1	Part 14	(1/4" X 1/4" X 1-1/2") , (CUT FROM H64374 IN AH64587 KEY STOCK KIT)
11	H89517	1	Shaft	-
12	P5424H	1	Shaft Key	-
13	11H244	1	Cotter Pin	3/16" X 2-1/2"
14	AH98032	1	Link Chain	(CA-550 ROLLER CHAIN) (24 PADDLES)
14	C10232	1	Link	-
14	C10233	1	Chain Link	-
14	AC11779	1	Pin Fastener	-
14	C10263	1	Track Chain W/O Shoes	-
14	AC14974	1	Pin Fastener	-
14	H86758	24	Paddle	(RUBBER)
14	H28550	48	Rivet	(PADDLE)
15	-	1	Part 26	16 MM (5/8") PITCH, ROLLER, TYPE 50, 50 LINKS (ASSEMBLE FROM AP6093H)

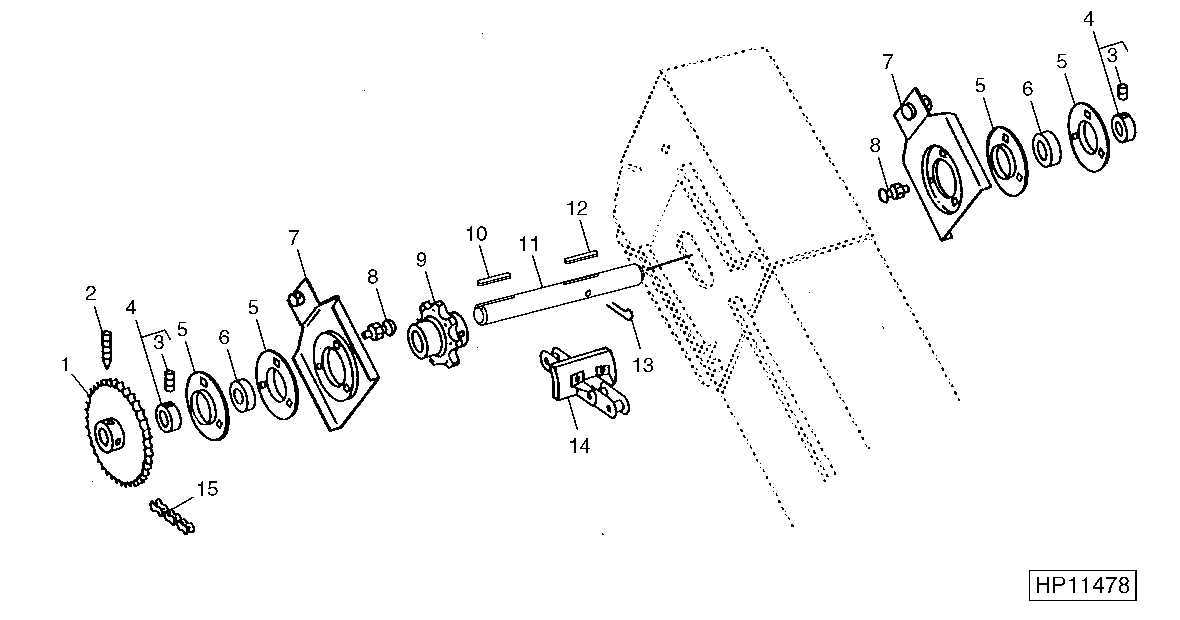

TAILINGS ELEVATOR CONVEYOR CHAIN, SPROCKETS, AND BEARINGS (610301 - )
