SEPARATOR FRONT SHEETS, SEALS, DOORS, AND FEED PLATE

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	24H1305	2	Washer	13/32" X 13/16" X 0.065"
2	HZ5621H	2	Spring	-
3	11H211	4	COTTER PIN	1/8" X 3/4"
4	H76877	2	Pin Fastener	-
5	AH77072	1	Door	CYLINDER
6	03H1540	6	Bolt	5/16" X 3/4"
6	12H303	6	Lock Washer	5/16"
6	14H785	6	Nut	5/16"
7	19H2127	6	Cap Screw	5/16" X 7/8"
7	14H785	6	Nut	5/16"
7	12H303	6	Lock Washer	5/16"
8	H82634	1	Seal	CYLINDER DOOR (STEEL)
9	H82632	1	Reinforcement	CYLINDER DOOR
10	H76874	1	Strap	(RUBBER)
11	03H1463	8	Bolt	3/8" X 3/4"
11	N10215	1	Lock Nut	-
11	03H1463	7	Bolt	3/8" X 3/4"
11	14H812	8	NUT	3/8"
11	12H304	8	Lock Washer	3/8"
12	24H1305	8	Washer	13/32" X 13/16" X 0.065"
13	H82498	1	Plate	(SUB H102469)
13	H102469	1	Plate	FEED
13	AH89475	1	Plate	FEED (SIDEHILL)
13	H102469	1	Plate	FEED (SIDEHILL)
14	H82499	1	Hinge	-
14	H88186	1	Hinge	FEED PLATE (SIDEHILL)
14	H82499	1	Hinge	FEED PLATE (SIDEHILL)
15	H76197	1	Pin	-
16	AH90844	1	Support	-

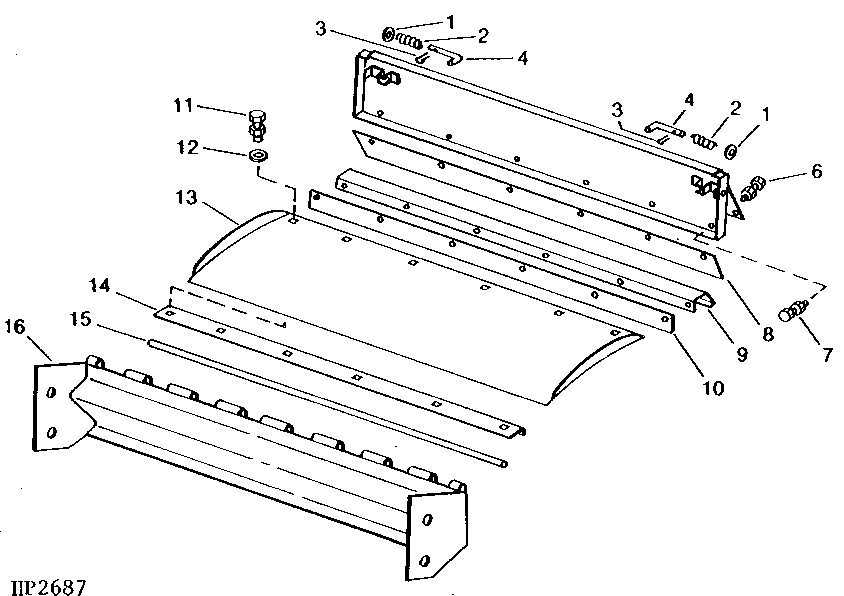

SEPARATOR FRONT SHEETS, SEALS, DOORS, AND FEED PLATE
