Открытый узел

SECONDARY CONTROL VALVE ( - 610727)

SECONDARY CONTROL VALVE ( - 610727)

SECONDARY CONTROL VALVE ( - 610727)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

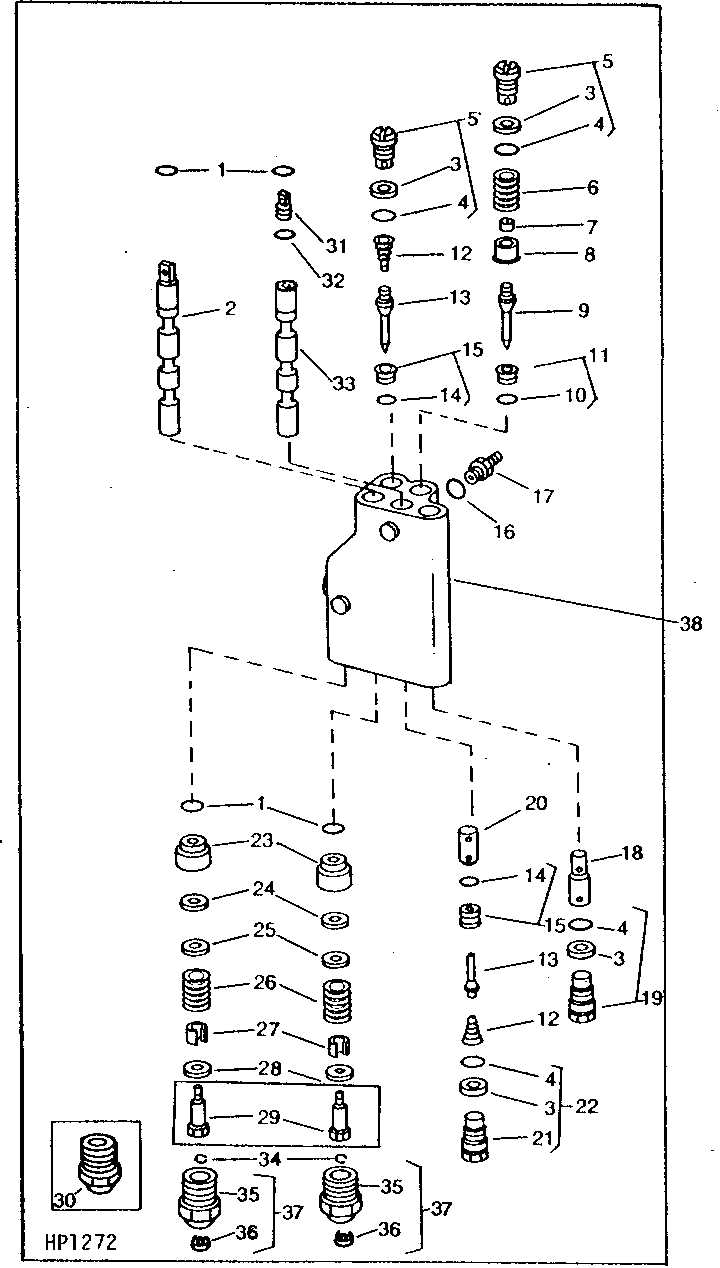

SECONDARY CONTROL VALVE ( - 610727)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	M81668	4	SEAL	(KIT AH108721) (SUB H132510)
1	R394R	4	O-Ring	(KIT AH101489)
1	H132510	4	O-Ring	-
2	-	1	Part 4	-
3	H63357	4	BACK-UP RING	(KIT AH101489 AND AH108721)
4	U40745	4	O-Ring	(KIT AH101489 AND AH108721)
5	AH78784	2	Plug	-
6	H101996	1	SPRING	-
7	H101997	1	Dowel Pin	-
8	H84537	1	GUIDE	-
9	AH80223	1	POPPET	(KIT AH108721)
10	-	1	Part 12	(KIT AH101489)
11	AH101488	1	Seat	-
12	E40772	2	Spring	(SUB N153974, THIS APPLICATION)
12	E40772	2	Spring	-
12	N153974	2	Spring	(SUB E40772)
13	AN30940	2	POPPET	(KIT AH101489 AND AH108721)
14	R28776	2	O-Ring	(KIT AH108721)
15	AE24787	2	Seal	-
16	R26448	1	O-Ring	(KIT AH101489 AND AH108721)
17	AH87721	1	Fitting	-
18	AH20831	1	Spool Valve	-
19	AN152239	1	Plug	-
20	N31766	1	PLUNGER	-
21	-	1	Part 25	-
22	AE24788	1	Plug	-
23	N150470	2	Bushing	-
24	M46767	2	Washer	-
25	M46768	2	WASHER	-
26	H101998	2	Spring	-
27	N150469	2	BUSHING	-
28	N153975	2	WASHER	-
29	N150468	2	SCREW	SPOOL
30	AH78780	2	CAP	-
30	M82702	2	Drain Plug	(SUB AM38629, THIS APPLICATION)
31	H80447	1	Spool	-
32	R34802	1	O-Ring	(KIT AH108721)
33	-	1	Part 38	-
34	M44169	2	SNAP RING	-
35	M82702	2	Drain Plug	-
36	T13911	2	PLUG	-
37	AM38629	2	CAP	-
38	AH96014	1	Control Valve	(CESSNA NO. 31932-AAK) (SUB AH108708)
38	AH108708	1	Control Valve	(CESSNA NO. 31932-CAR) (NEW COMPONENT), (SUB AH120376)
..	AH101489	1	Seal Kit	SEAL REPAIR (SUB AH108721)
..	AH108721	1	Seal Kit	-
