Открытый узел

REMOTE DUMP STONE TRAP DOOR

REMOTE DUMP STONE TRAP DOOR

REMOTE DUMP STONE TRAP DOOR

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

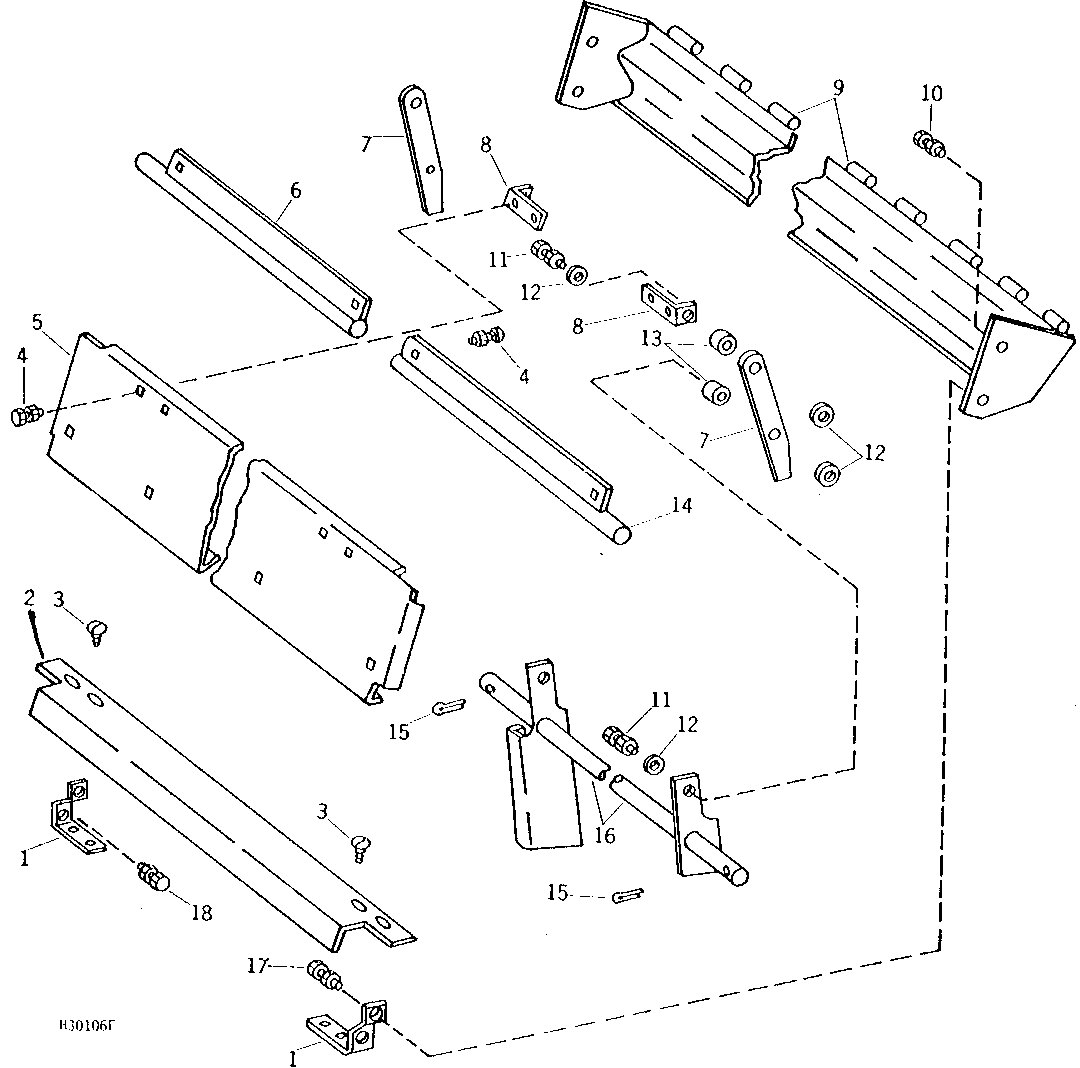

REMOTE DUMP STONE TRAP DOOR

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H89654	2	Support	-
2	H89655	1	Deflector	-
3	H76139	4	Screw	SELF-TAPPING
4	03H1268	8	Bolt	5/16" X 3/4"
4	12H303	8	Lock Washer	5/16"
4	14H785	8	Nut	5/16"
5	AH96392	1	Door	-
6	AH96024	1	Support	PIVOT, RH
7	H89653	2	Link	-
8	H89649	2	Angle	-
9	AH90844	1	Support	-
10	19H1732	2	Cap Screw	3/8" X 1-1/4"
10	12H304	2	Lock Washer	3/8"
10	14H812	2	NUT	3/8"
11	19H1849	4	Cap Screw	5/16" X 1-1/4"
11	14H785	4	Nut	5/16"
11	12H303	4	Lock Washer	5/16"
12	24H1822	8	Washer	11/32" X 7/8" X 1/16"
13	28H1883	4	Spacer	0.364" X 0.540" X 1/2"
14	AH96025	1	Support	PIVOT, LH
15	11H218	2	Cotter Pin	3/16" X 1-1/2"
16	AH90697	1	Shaft	-
17	19H1800	2	Cap Screw	3/8" X 1-1/2"
17	12H304	2	Lock Washer	3/8"
17	14H812	2	NUT	3/8"
18	19H2284	2	Cap Screw	3/8" X 7/8"
18	12H304	2	Lock Washer	3/8"
18	14H812	2	NUT	3/8"
