Propulsion Drive Countershaft (Posi-Torq Drive)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14H794	1	Nut	3/4"
2	12H236	1	Lock Washer	3/4"
3	H85565	2	Eyebolt	-
4	14H1039	4	Nut	5/8"
5	08H4654	1	Cap Screw	1/2" X 7-1/2"
5	14H826	1	Nut	1/2"
6	24H1625	1	Washer	17/32" X 1" X 0.120"
7	JD7806	1	Lubrication Fitting	-
8	24H1161	1	Washer	13/16" X 1-15/32" X 0.134"
9	24H1408	1	Washer	13/16" X 2-5/16" X 0.060"
10	C3069E	2	Bushing	-
11	AH87125	1	Pivot	-
12	24H1572	1	Washer	1-13/16" X 2-3/8" X 0.060"
13	AH87144	1	Support	-
14	19H1732	1	Cap Screw	3/8" X 1-1/4"
14	12H304	1	Lock Washer	3/8"
14	14H812	1	NUT	3/8"
15	24H1305	1	Washer	13/32" X 13/16" X 0.065"
16	19H1733	1	CAP SCREW	3/8" X 2-1/2"
16	12H304	1	Lock Washer	3/8"
17	19H1944	1	Cap Screw	3/8" X 2-3/4"
17	12H304	1	Lock Washer	3/8"
18	H85986	1	Plate	-
19	14H823	1	NUT	1/2"
20	19H3109	4	Cap Screw	1/2" X 2-7/8"
20	12H301	4	Lock Washer	1/2"

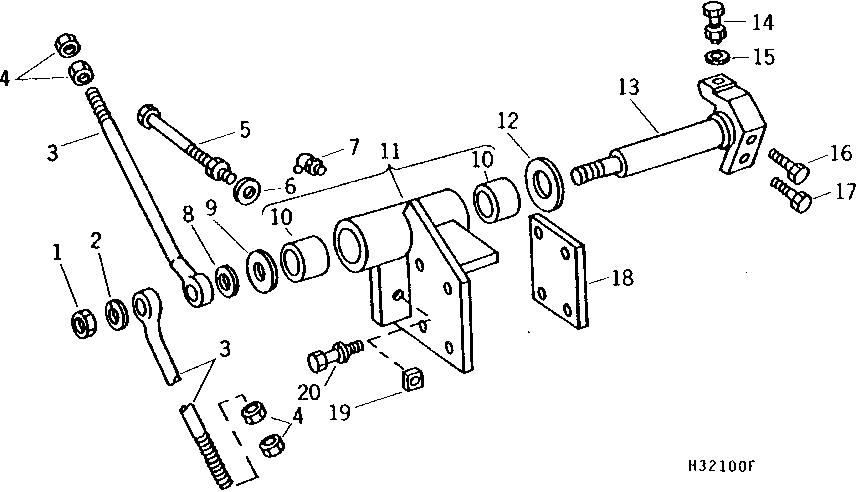

Propulsion Drive Countershaft (Posi-Torq Drive)
