Открытый узел

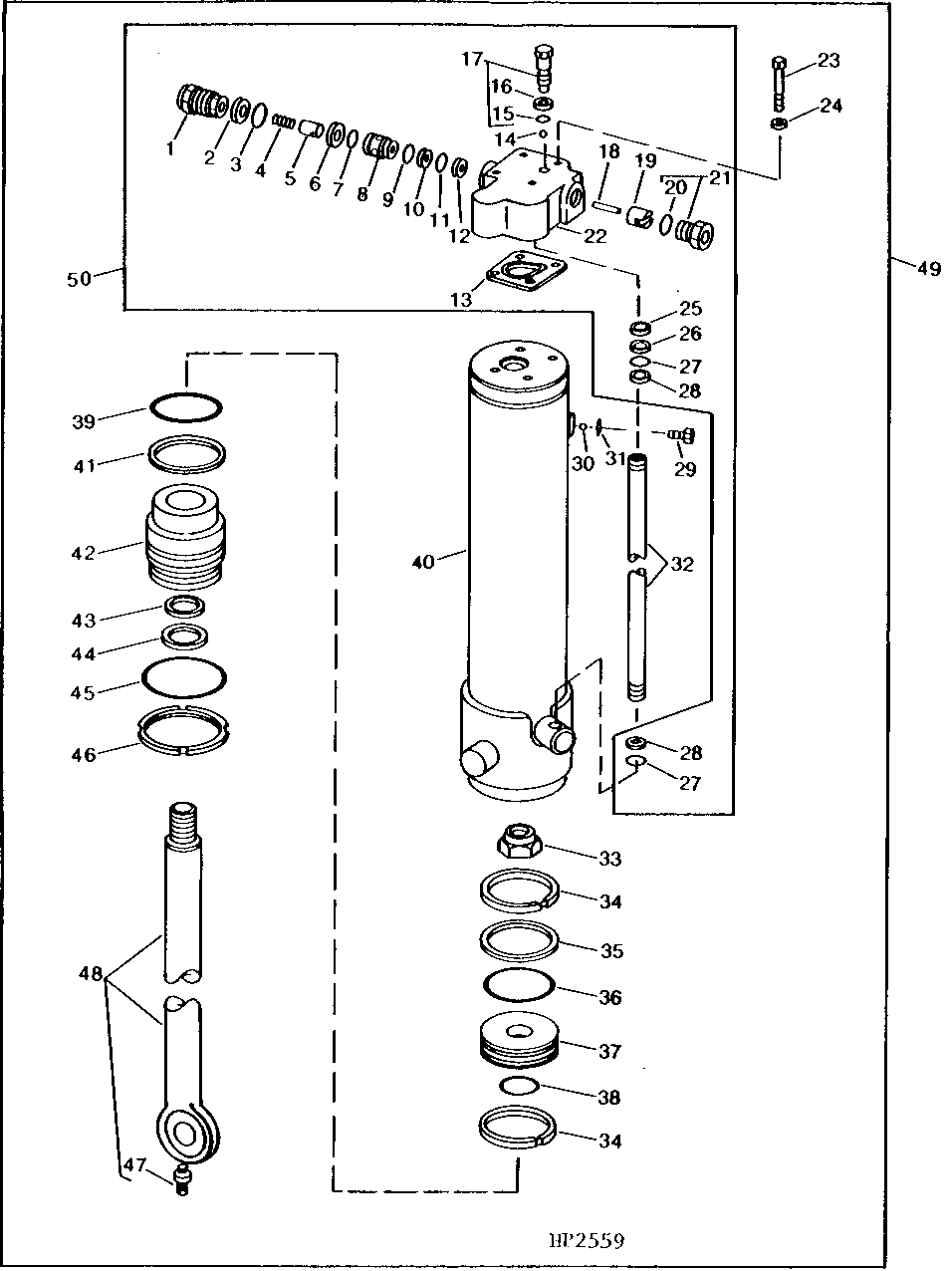

LEVELING CYLINDER (SIDEHILL) (610301 - )

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H97289	1	FITTING	-
2	T42802	1	BACK-UP RING	(KIT AH96090)
3	U15974	1	O-Ring	(KIT AH96090)
4	H86881	1	SPRING	-
5	H86880	1	CASE	-
6	U40728	1	BACK-UP RING	(KIT AH96090)
7	R27928	1	O-Ring	(KIT AH96090)
8	H97291	1	SEAT	-
9	P42061	1	O-Ring	(KIT AH96090)
10	-	1	Part 10	(KIT AH96090)
11	A3917R	1	O-Ring	(KIT AH96090)
12	U15414	1	Ring	(KIT AH96090)
13	H97288	1	GASKET	(KIT AH101170)
14	H60816	1	Ball	-
15	R34802	1	O-Ring	(KIT AH96090)
16	U41516	1	RING	(KIT AH96090)
17	AH96088	1	PLUG	-
18	H97292	1	Pin Fastener	-
19	H97293	1	PLUNGER	-
20	T74425	1	O-Ring	(KIT AH96090) (SUB FOR T42798)
21	AH90499	1	PLUG	-
22	-	1	Part 22	(SUB AH113671)
23	19H1733	4	CAP SCREW	3/8" X 2-1/2"
24	12H304	4	Lock Washer	3/8"
25	U40749	1	Shim	3/4" X 0.030"
26	U40748	1	Shim	3/4" X 0.015"
27	R459R	2	O-Ring	(KIT AH101170)
28	W19734	2	RING	(KIT AH101170) (SUB W23690)
29	H35248	1	SCREW	-
30	T24653	1	Ball	-
31	H35247	1	WASHER	-
32	H101411	1	TUBE	(NO LONGER AVAILABLE)
33	T24715	1	Nut	-
34	-	2	Part 34	(KIT AH101170)
35	N131824	1	PISTON RING	(KIT AH101170)
36	-	1	Part 36	(KIT AH101170)
37	H101410	1	PISTON	PISTON
38	U46335	1	O-Ring	(KIT AH101170)
39	L2301CU	1	O-Ring	(KIT AH101170)
40	AH101169	1	HYDRAULIC CYLINDER BARREL	-
41	N133563	1	BACK-UP RING	(KIT AH101170)
42	H89011	1	GUIDE	-
43	-	1	Part 43	3/16" X 1-3/4", (KIT AH101170)
44	-	1	Part 44	(KIT AH101170)
45	N133565	1	SNAP RING	(KIT AH101170)
46	N133564	1	NUT	-
47	JD7842	1	Lubrication Fitting	-
48	AH120572	1	HYDRAULIC CYLINDER ROD	-
49	AH120739	1	CYLINDER	LEVELING
50	AH113671	2	KIT	VALVE BLOCK REPAIR, (USE WITH AR31674), (SUB AH171327)
..	AH101170	1	TUNE-UP KIT	CYLINDER BARREL SEAL REPAIR
..	AH96090	1	KIT	VALVE BLOCK SEAL REPAIR
..	AH171327	1	Hydraulic Cylinder	ORDER AHC12212
..	AHC12212	1	Hydraulic Cylinder	-

LEVELING CYLINDER (SIDEHILL) (610301 - )
