HYDROSTATIC DRIVE REEL HYDRAULIC PUMP AND SHEAVE

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14H812	1	NUT	3/8"
2	12H304	1	Lock Washer	3/8"
3	24H1237	1	Washer	25/64" X 7/8" X 0.060"
4	AH83518	1	Pulley	178 MM (7") DIA.
4	AH131858	1	Pulley	203.2 MM (8") DIA.
5	AH15442	1	SEAL	(KIT AH66648)
6	19H1732	2	Cap Screw	3/8" X 1-1/4"
6	12H304	2	Lock Washer	3/8"
6	14H812	2	NUT	3/8"
7	-	1	Part 10	(KIT AH66648)
8	-	1	Part 11	(KIT AH66648)
9	T12958	1	GASKET	(KIT AH66648)
10	-	2	Part 13	(KIT AH66648)
11	-	2	Part 14	(KIT AH66648)
12	-	1	Part 15	(KIT AH66648)
13	-	1	Part 16	-
14	AT12111	1	HOUSING	FRONT
15	H137207	1	V-Belt	-
15	H86275	1	V-Belt	-
15	H77683	1	V-Belt	(SUB H86275, THIS APPLICATION)
16	N34986	1	Shaft Key	-
17	P51444	2	Dowel Pin	-
18	H80813	1	Housing	-
19	-	1	Part 24	(KIT AH66648)
20	AH66645	1	PLATE	-
21	R28782	1	O-Ring	-
22	AH63282	1	FITTING PLUG	-
22	R51031	1	Fitting	-
23	19H1949	4	Cap Screw	5/16" X 2-1/2"
23	H28156	4	Screw	-
24	T12966	3	CAP SCREW	-
25	19H1904	2	Cap Screw	5/16" X 3"
25	T12966	3	CAP SCREW	-
26	AE28051	1	Gear	IDLER
27	AE28050	1	Steering Gear	DRIVE
28	AH227555	1	Pump	(SUB FOR AH75515), (REMANUFACTURED)
..	AH227026	1	Seal Kit	(USE WITH AH227555)

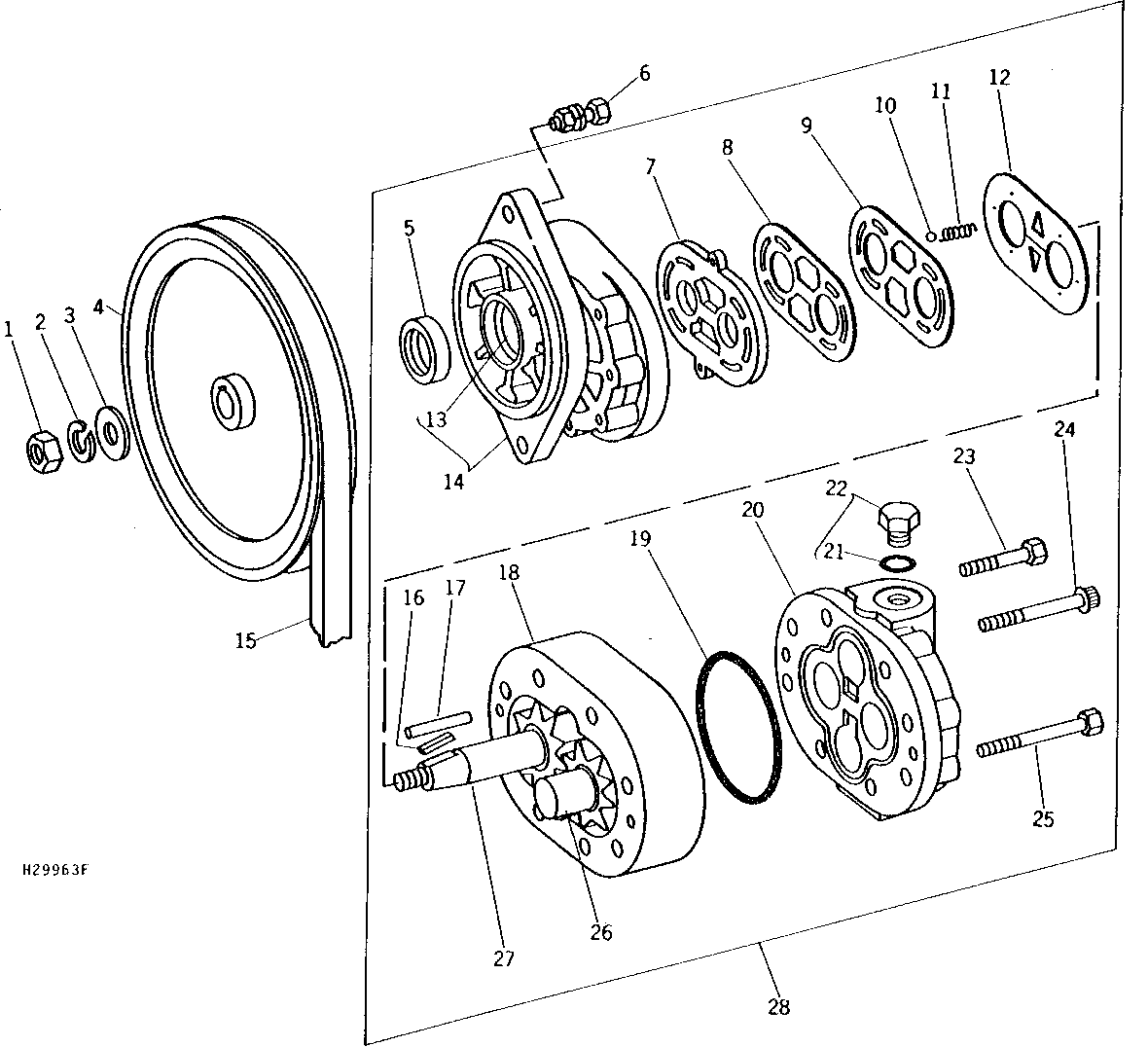

HYDROSTATIC DRIVE REEL HYDRAULIC PUMP AND SHEAVE
