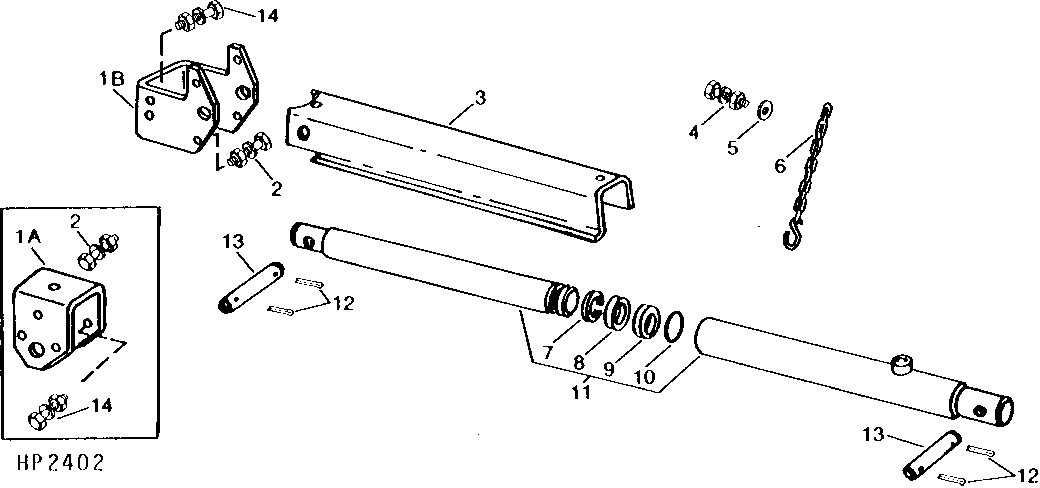

HEADER LIFT HYDRAULIC CYLINDER (SIDEHILL) (403301 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	19H1731	2	Cap Screw	3/8" X 1"
2	12H304	2	Lock Washer	3/8"
2	14H812	2	NUT	3/8"
3	H88237	1	Stop	(LH), (USE WITH AH89362)
3	H110463	1	Stop	(LH), (USE WITH AH108921)
4	19H1936	1	Cap Screw	3/8" X 3/4"
4	12H304	1	Lock Washer	3/8"
4	14H812	1	NUT	3/8"
5	24H1305	1	Washer	13/32" X 13/16" X 0.065"
6	AH20203	1	Link Chain	-
7	-	1	Part 13	(KIT AH78775)
7	H30465	1	Ring	(KIT AA15296)
8	-	1	Part 15	(KIT AH78775)
8	A16529	1	SEAL	(KIT AA15296)
9	R79103	1	Back-Up Ring	(KIT AA15296)
9	H30463	1	BACK-UP RING	(KIT AA15296 ) (SUB R79103)
9	-	1	Part 17	(KIT AH78775)
10	-	1	Part 20	(KIT AH78775)
10	R26863	1	O-Ring	(KIT AA15296)
11	AH89362	1	Hydraulic Cylinder	(COMPLETE COMPONENT), (SUB (2) AH108921, THIS APPLICATION AND (2) H110463)
11	AH108921	1	Cylinder	(COMPLETE COMPONENT)
11	AA15296	1	Seal Kit	SEAL REPAIR (USE WITH AH108921)
12	H95042	4	Cotter Pin	-
13	H95041	2	Pin	(SUB H112109)
13	H112109	2	Pin	-
14	19H1721	1	CAP SCREW	1/2" X 1-1/2"
14	12H301	1	Lock Washer	1/2"
14	14H1040	1	Nut	1/2"
..	AH78775	1	Seal Kit	SEAL REPAIR (USE WITH AH89362)
1A	H83634	1	Bracket	-
1B	H117900	1	Bracket	-

HEADER LIFT HYDRAULIC CYLINDER (SIDEHILL) (403301 - )
