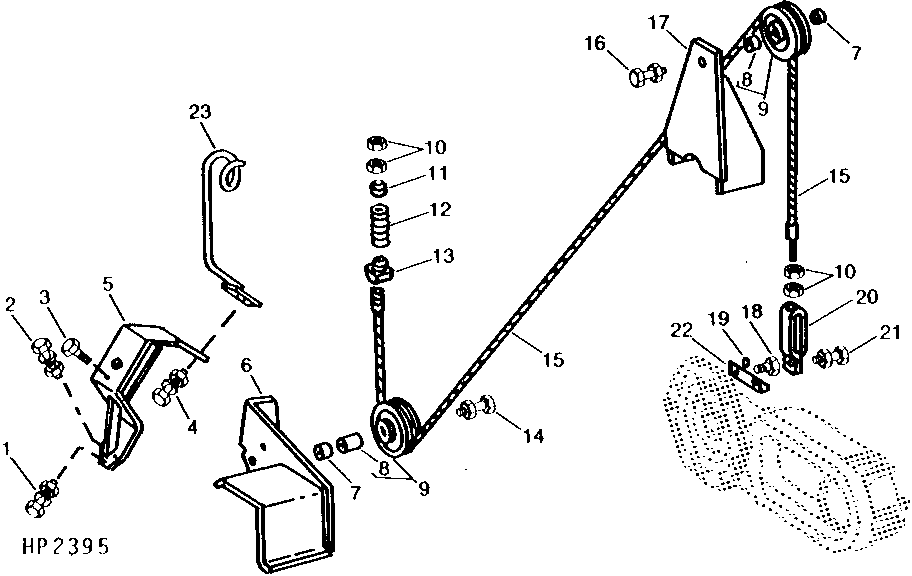

Header Leveling Cables And Mounting (Sidehill) (Left-Hand Illustrated) (403301 - 610300)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	12H304	2	Lock Washer	3/8"
1	19H1732	2	Cap Screw	3/8" X 1-1/4"
1	14H812	2	NUT	3/8"
2	03H1557	2	Bolt	3/8" X 1-1/4"
2	12H304	2	Lock Washer	3/8"
2	14H812	2	NUT	3/8"
3	H65108	2	Screw	-
4	12H301	2	Lock Washer	1/2"
4	14H1040	2	Nut	1/2"
4	03H1746	2	Bolt	1/2" X 1-1/4"
4	14H812	2	NUT	3/8"
4	12H301	2	Lock Washer	1/2"
4	03H1731	2	Bolt	1/2" X 1-1/2"
5	AH101592	2	Bracket	-
6	AH101589	1	Shield	RH
6	AH101590	1	Shield	LH
7	H88096	4	SPACER	-
8	H87502	4	BUSHING	-
9	AH88920	4	PULLEY	152 MM (6") DIA.
10	14H821	8	Nut	5/8"
11	H65324	2	BUSHING	-
12	P32008	2	Spring	-
13	H65323	2	STOP	-
14	19H3057	2	Cap Screw	1/2" X 2-3/4"
14	12H301	2	Lock Washer	1/2"
14	14H1040	2	Nut	1/2"
15	AH101591	2	Cable	-
16	19H1930	2	Cap Screw	1/2" X 2-1/2"
16	E54809	2	Lock Nut	-
17	AH105993	1	Support	LH
17	AH105994	1	Support	RH
18	19H1792	4	Cap Screw	1/2" X 1"
19	T21242	4	Washer	-
20	H88099	2	YOKE	-
21	19H1800	2	Cap Screw	3/8" X 1-1/2"
21	H99923	1	Lock Nut	-
22	H92845	2	Bracket	-
23	AH114584	1	Hose Support	LH
..	AT14927	1	SEALANT	(SUB TY9371), (NO LONGER AVAILABLE)
..	PM37421	1	Sealant	(SUB FOR TY9371)

Header Leveling Cables And Mounting (Sidehill) (Left-Hand Illustrated) (403301 - 610300)

Нет текстового описания
