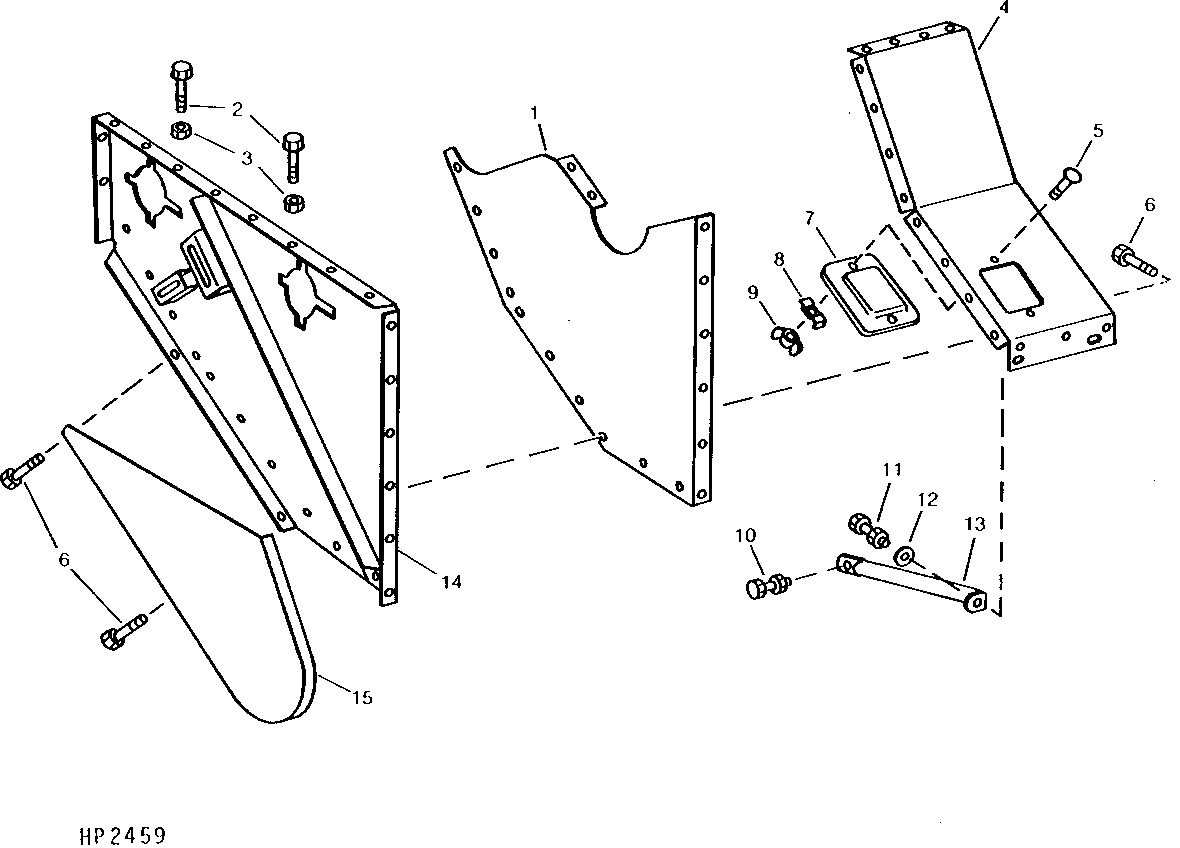

GRAIN TANK SUMP HOUSING AND SHIELD (610301 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H98468	1	Sheet	INNER
2	N10212	22	Self-Locking Screw	-
3	N10213	22	Lock Nut	-
4	H113719	1	Floor	BOTTOM
5	03H1709	2	Bolt	5/16" X 1"
6	H65108	5	Screw	SELF-TAPPING
7	H89569	1	Door	-
8	P47159	2	Clip	-
9	14H819	2	Wing Nut	5/16"
10	19H1936	1	Cap Screw	3/8" X 3/4"
10	N10213	1	Lock Nut	-
11	19H1800	3	Cap Screw	3/8" X 1-1/2"
11	12H304	3	Lock Washer	3/8"
11	14H812	3	NUT	3/8"
12	24H1682	1	Washer	13/32" X 7/8" X 0.120"
13	H100838	1	Brace	-
14	AH114426	1	Sheet	(SUB AH124736)
14	AH124736	1	Sheet	-
15	AH97103	1	Shield	-

GRAIN TANK SUMP HOUSING AND SHIELD (610301 - )
