FEEDER HOUSE SIDE SHEETS AND FRAME (SIDEHILL) (610301 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	16H697	2	Rivet	1/4" X 1"
1	16H658	14	Rivet	1/4" X 5/8"
2	H78274	1	Flange	-
3	-	1	Part 4	(ORDER AH138779)
4	19H1936	1	Cap Screw	3/8" X 3/4"
4	12H304	1	Lock Washer	3/8"
4	14H812	1	NUT	3/8"
5	24H1305	1	Washer	13/32" X 13/16" X 0.065"
6	14H785	2	Nut	5/16"
6	12H303	2	Lock Washer	5/16"
6	03H1709	2	Bolt	5/16" X 1"
7	03H1801	3	Bolt	5/8" X 1-3/4"
7	12H294	3	Lock Washer	5/8"
7	14H1039	3	Nut	5/8"
8	AH114396	1	Frame	(SUB AH124957)
8	AH124957	1	Frame	-
9	AH111493	1	Bottom	(SUB AH124952)
9	AH124952	1	Bottom	FALSE BOTTOM
10	14H812	4	NUT	3/8"
10	03H1500	4	Bolt	3/8" X 1"
10	12H304	4	Lock Washer	3/8"
11	03H2321	2	Bolt	5/16" X 1-1/4"
11	12H303	2	Lock Washer	5/16"
11	14H785	2	Nut	5/16"
12	H102102	1	Gusset	LH
12	H102103	1	Gusset	RH
13	03H1540	8	Bolt	5/16" X 3/4"
13	12H303	8	Lock Washer	5/16"
13	14H785	8	Nut	5/16"
14	H78273	1	Flange	-
15	-	1	Part 31	(ORDER AH138779)
16	19H1936	2	Cap Screw	3/8" X 3/4"
16	12H304	2	Lock Washer	3/8"
16	14H812	2	NUT	3/8"
17	AH114677	1	Support	LH
17	-	1	Part 36	RH, (ORDER AH138779)
18	12H304	6	Lock Washer	3/8"
18	14H812	6	NUT	3/8"
18	19H2205	6	CAP SCREW	3/8" X 6"
18	24H1305	4	Washer	13/32" X 13/16" X 0.065"
19	AH123769	1	Bottom	-

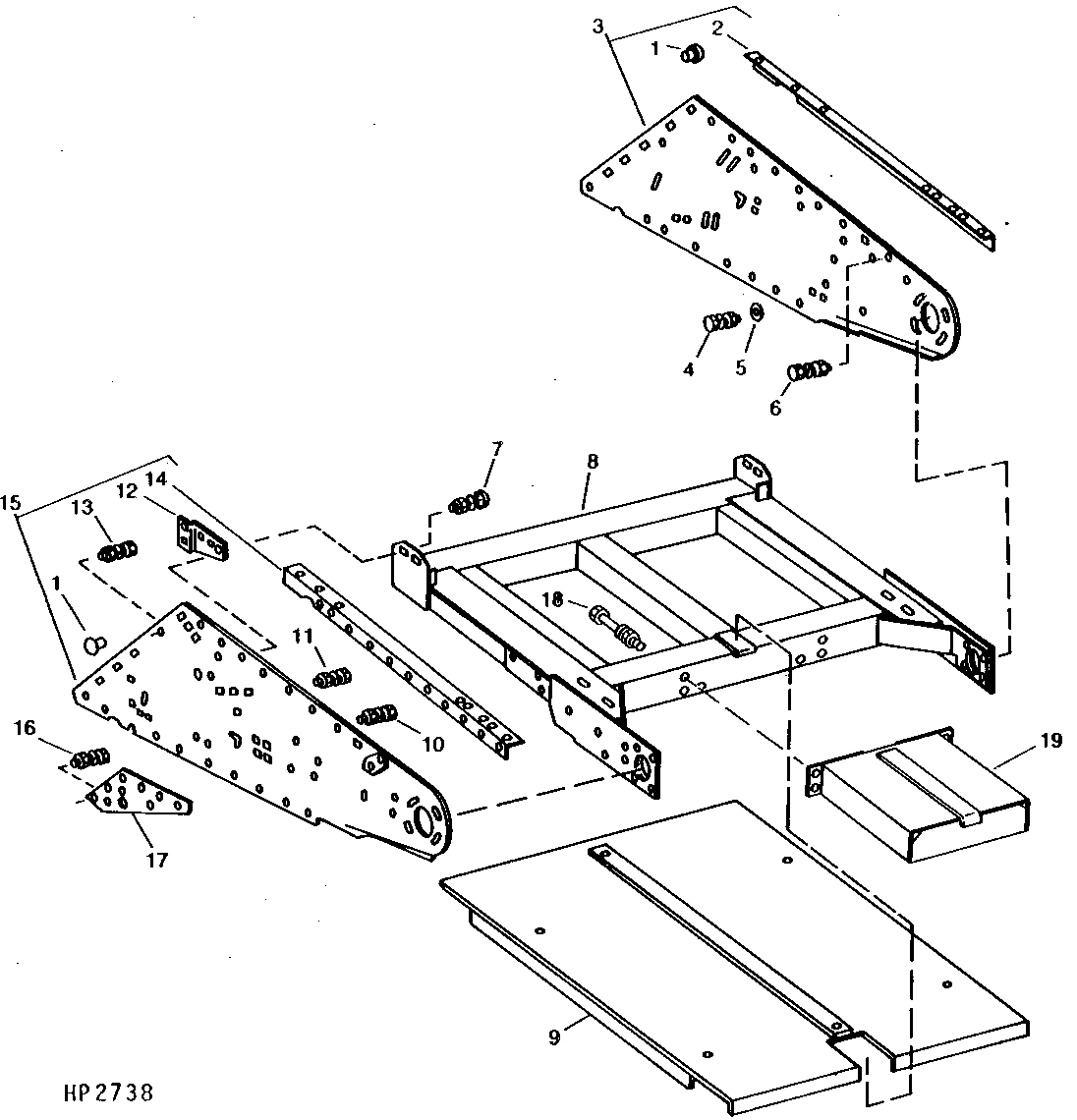

FEEDER HOUSE SIDE SHEETS AND FRAME (SIDEHILL) (610301 - )
