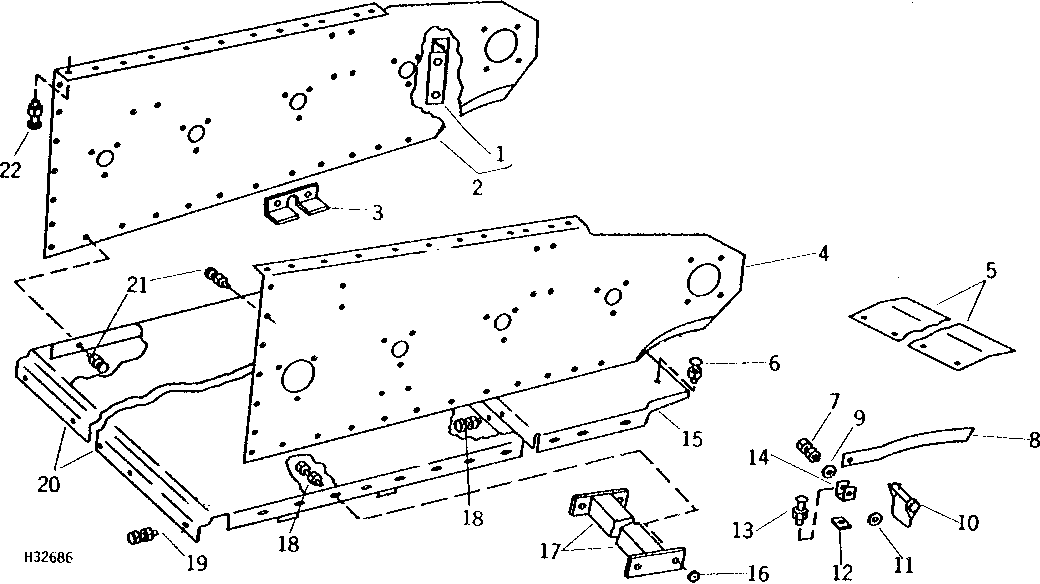

FEEDER HOUSE SIDE AND BOTTOM SHEETS (SIDEHILL) ( - 403300)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H94130	1	Bracket	(NO. 6 PADDLE DRIVE)
2	AH89465	1	Sheet	RH
3	H97422	6	Stripper	-
4	H88137	1	Sheet	LH
5	H88163	1	Seal	FEED PLATE
6	03H1540	7	Bolt	5/16" X 3/4"
6	N10213	1	Lock Nut	-
7	19H1801	2	CAP SCREW	3/8" X 2"
7	BP12233	1	Lock Nut	-
8	H88133	2	Support	FEED PLATE
9	24H1305	2	Washer	13/32" X 13/16" X 0.065"
10	AH89461	2	Pin Fastener	-
11	24H1305	2	Washer	13/32" X 13/16" X 0.065"
12	H88134	2	Strap	RECTANGULAR
13	BP12232	1	LOCK NUT	(SUB T16464)
13	T16464	1	Lock Nut	7.925 mm (5/16")
13	03H1544	2	Bolt	5/16" X 1-1/4"
14	H88135	2	Clevis	-
15	AH89462	1	Sheet	BOTTOM, REAR
16	24H1305	8	Washer	13/32" X 13/16" X 0.065"
17	AH96172	2	Reinforcement	-
18	19H1732	8	Cap Screw	3/8" X 1-1/4"
18	N10215	1	Lock Nut	-
19	19H1900	14	Cap Screw	5/16" X 3/4"
19	N10213	1	Lock Nut	-
20	H88139	1	Sheet	BOTTOM, CENTER
21	03H1765	30	Bolt	3/8" X 3/4"
21	N10215	1	Lock Nut	-
22	03H1500	16	Bolt	3/8" X 1"
22	N10215	1	Lock Nut	-

FEEDER HOUSE SIDE AND BOTTOM SHEETS (SIDEHILL) ( - 403300)
