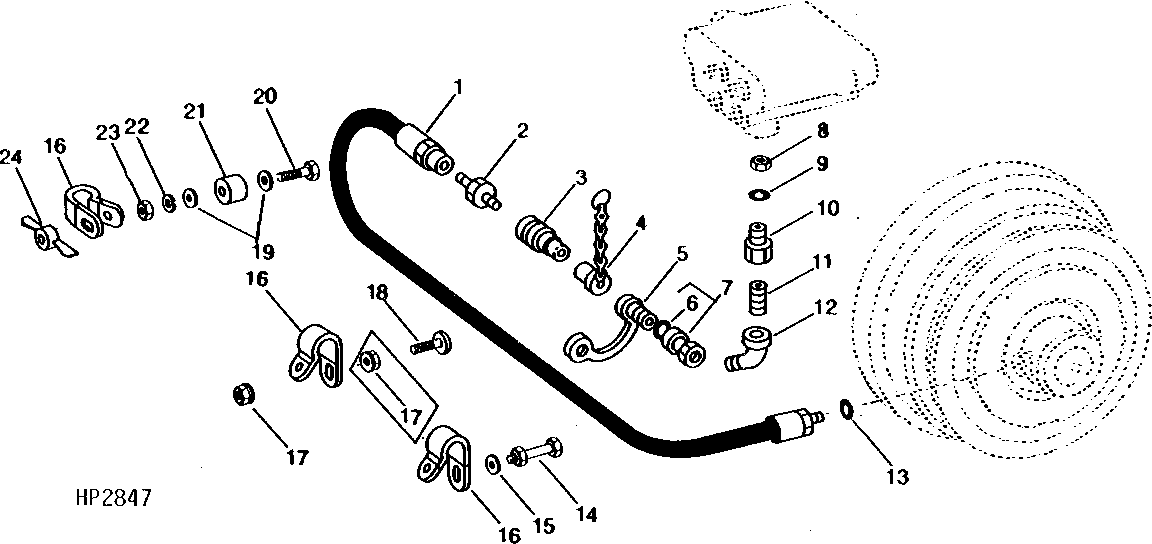

FEEDER HOUSE HYDRAULIC HOSE VARIABLE DRIVE ( - 600000)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH97878	1	Hydraulic Hose	6 MM X 1524 MM (1/4" I.D. X 60") LONG
2	AH92199	1	Threaded Nipple	FILTERED
3	AH15939	1	Hydr. Quick Coupler Plug	-
4	AH83821	1	Cap	-
5	H83743	1	Plug	-
6	R459R	1	O-Ring	-
7	AH15940	1	Hydr. Quick Coupler Socket	-
8	H94190	1	Orifice	-
9	R26448	1	O-Ring	-
10	H75412	1	Adapter Fitting	-
11	29H598	1	THREADED NIPPLE	1/4", 1/4" X 7/8"
12	P50647	1	Elbow Fitting	45°
13	R28782	1	O-Ring	-
14	19H1731	1	Cap Screw	3/8" X 1"
14	12H304	2	Lock Washer	3/8"
14	N10215	1	Lock Nut	-
14	21H1069	1	SCREW	3/8" X 1"
15	24H1305	1	Washer	13/32" X 13/16" X 0.065"
16	AH78125	3	Clip	(SUB R46414)
16	R46414	3	Clamp	-
17	N10215	2	Lock Nut	-
17	N10215	1	Lock Nut	-
18	03H1495	1	Bolt	3/8" X 1-1/2"
18	19H1800	1	Cap Screw	3/8" X 1-1/2"
19	24H1305	2	Washer	13/32" X 13/16" X 0.065"
20	19H1765	1	Cap Screw	3/8" X 1-3/4"
21	28H1519	1	Washer	0.493" X 0.675" X 3/8"
22	12H304	1	Lock Washer	3/8"
23	14H812	1	NUT	3/8"
24	14H827	1	Wing Nut	3/8"

FEEDER HOUSE HYDRAULIC HOSE VARIABLE DRIVE ( - 600000)
