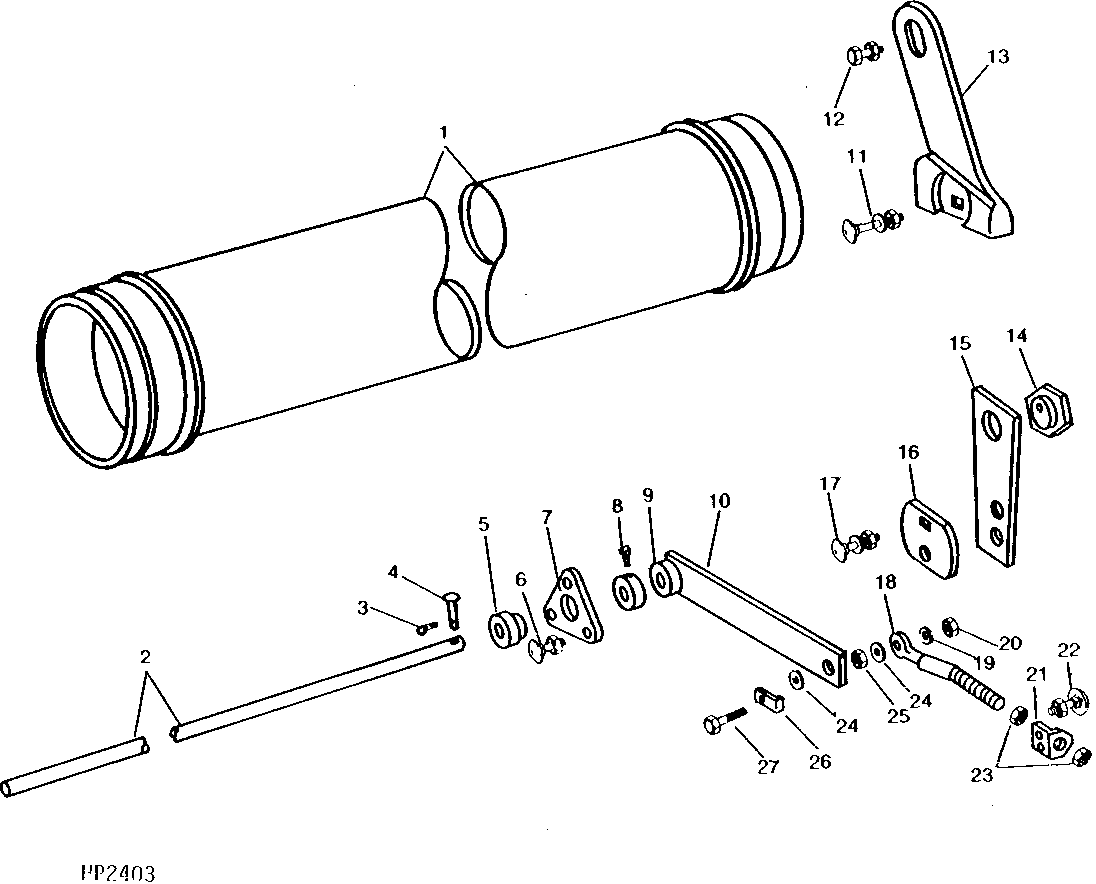

FEEDER CONVEYOR IDLER SHAFT AND FEEDER DRUM (SIDEHILL) (403301 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH84645	1	Drum	-
2	H76631	1	Pin	-
3	11H211	2	COTTER PIN	1/8" X 3/4"
4	H81710	2	Pin Fastener	DRILLED
5	JD8665	2	Ball Bearing	-
6	19H1731	6	Cap Screw	3/8" X 1"
6	12H304	6	Lock Washer	3/8"
6	14H812	6	NUT	3/8"
7	H80806	2	Housing	-
8	22H897	2	Set Screw	1/4" X 1/4"
9	JD8554	2	Eccentric Locking Collar	-
10	AH79728	2	Arm	-
10	AH116698	2	Arm	-
11	03H1439	2	Bolt	1/2" X 1-3/4"
11	14H1040	2	Nut	1/2"
11	12H301	2	Lock Washer	1/2"
12	03H1937	2	Bolt	5/16" X 1-1/4"
12	12H303	2	Lock Washer	5/16"
12	14H785	2	Nut	5/16"
13	H84945	1	Stop	RH
13	H84946	1	Stop	LH
14	H97322	2	Cam	-
15	H84942	2	Plate	-
16	H84944	2	Stop	-
17	12H301	2	Lock Washer	1/2"
17	14H1040	2	Nut	1/2"
17	H84943	2	Bolt	-
18	H76694	1	Eyebolt	RH
18	H104590	1	Eyebolt	LH
18	H118582	2	Eyebolt	-
19	12H301	2	Lock Washer	1/2"
20	H32811	2	Lock Nut	-
20	14H1040	2	Nut	1/2"
21	H81074	2	Clip	-
21	AH96641	2	Bracket	-
22	03H1540	4	Bolt	5/16" X 3/4"
22	14H785	6	Nut	5/16"
22	12H303	6	Lock Washer	5/16"
22	03H1540	6	Bolt	5/16" X 3/4"
22	14H785	4	Nut	5/16"
22	12H303	4	Lock Washer	5/16"
23	14H1039	4	Nut	5/8"
24	24H1162	4	Washer	17/32" X 1-1/4" X 0.060"
25	H81277	2	Bushing	-
26	H100560	2	Angle	-
27	03H2113	2	Bolt	1/2" X 2"
27	H31381	2	Bolt	PIVOT

FEEDER CONVEYOR IDLER SHAFT AND FEEDER DRUM (SIDEHILL) (403301 - )
