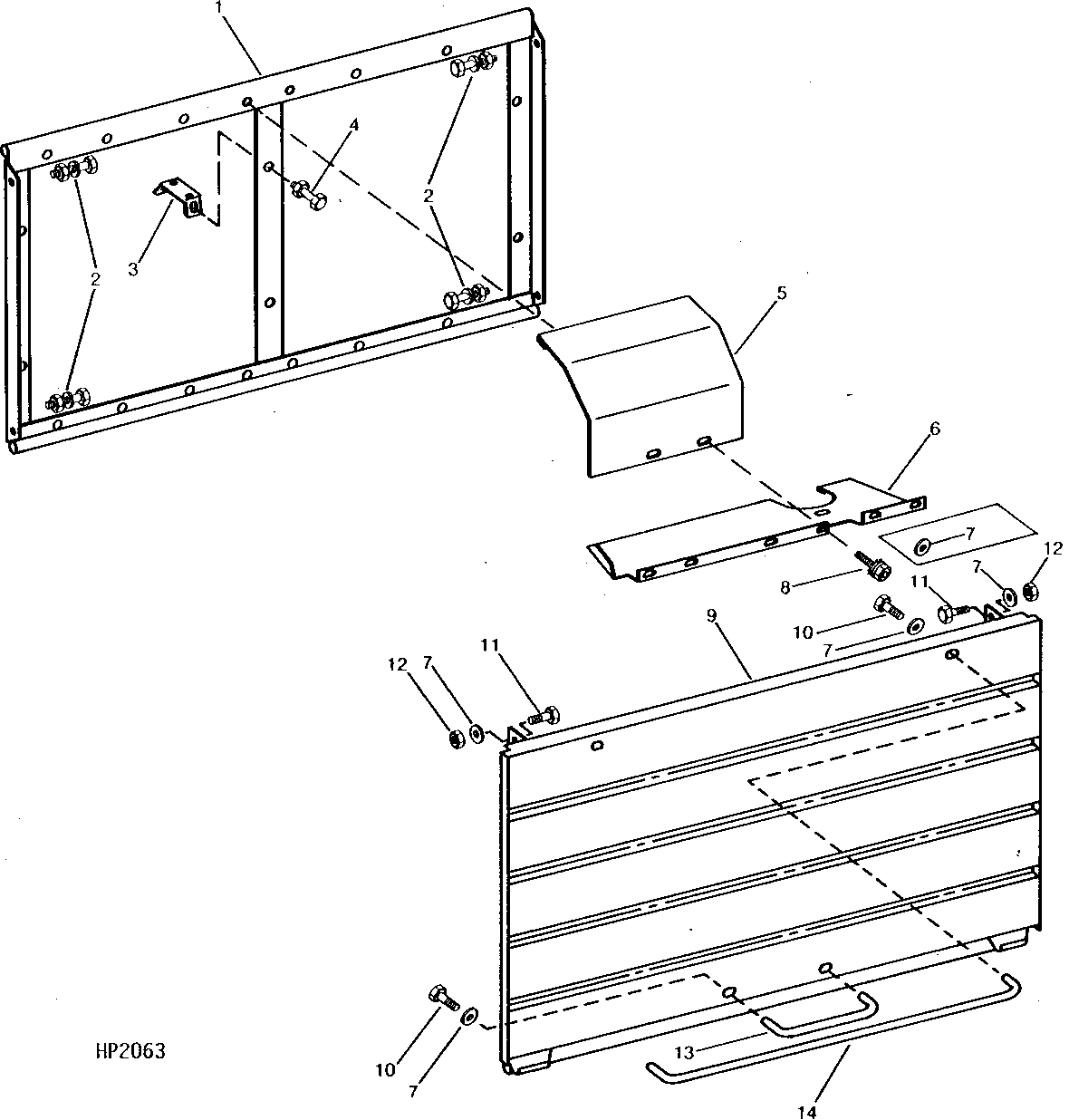

ENGINE COMPARTMENT MIDDLE DOOR AND FRAME

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH113368	1	Frame	-
1	AH89086	1	Frame	(SUB AH113368)
2	19H1900	4	Cap Screw	5/16" X 3/4"
2	12H303	4	Lock Washer	5/16"
2	14H785	4	Nut	5/16"
3	H116068	1	Strap	-
4	N10212	2	Self-Locking Screw	-
4	N10213	2	Lock Nut	-
5	H97922	1	Shield	(6466TH-01 ENGINE)
6	H114517	1	Deflector	(ALSO ORDER H114612)
7	24H1136	6	Washer	11/32" X 11/16" X 0.065"
7	24H1136	8	Washer	11/32" X 11/16" X 0.065"
8	H76139	2	Screw	(6466TH-01 ENGINE)
8	H76139	6	Screw	(6466TH-01 ENGINE)
9	AH93350	1	Door	-
10	19H1849	4	Cap Screw	5/16" X 1-1/4"
10	12H303	4	Lock Washer	5/16"
11	19H2127	2	Cap Screw	5/16" X 7/8"
12	BP12232	2	LOCK NUT	(SUB T16464)
12	T16464	2	Lock Nut	7.925 mm (5/16")
13	H86349	1	Handrail	HAND, LOWER
14	H86347	1	Handrail	HAND, UPPER

ENGINE COMPARTMENT MIDDLE DOOR AND FRAME

Нет текстового описания
