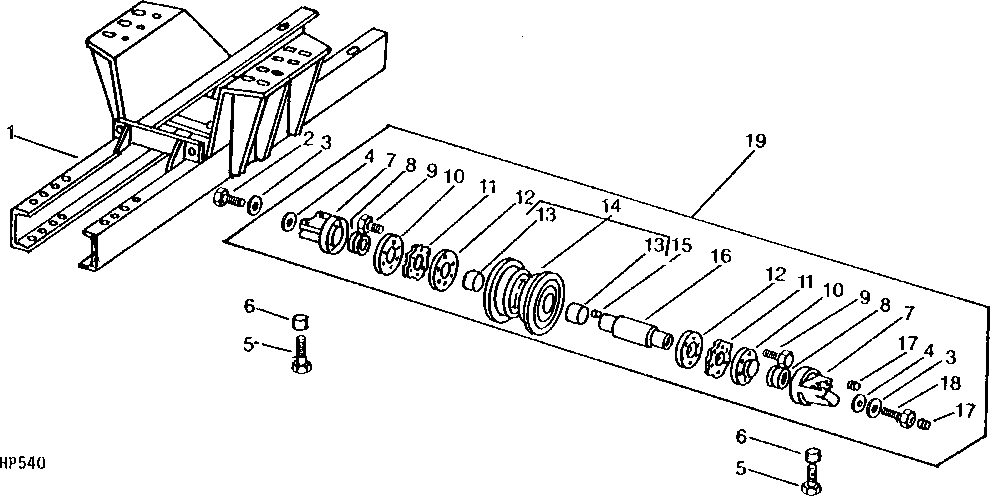

Crawler Frame and Rollers (Right - Hand Illustrated)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH80629	1	Frame	LH
1	AH80628	1	Frame	RH
2	19H2677	4	Cap Screw	3/4" X 1-3/4"
2	12H236	4	Lock Washer	3/4"
3	M3301T	4	Washer	(SUB T21397)
3	T21397	4	Washer	(SUB R78019)
3	R78019	4	Washer	19.837 X 33.325 X 4.166 mm (25/32" X 1-5/16" X 0.164")
4	T16752	12	O-RING	-
5	19H2360	16	CAP SCREW	9/16" X 2-3/4"
5	12H317	16	Lock Washer	9/16"
6	P47436	16	Bushing	-
7	T38808	8	Bracket	(SUB T74176)
7	T74176	8	Bracket	-
8	AT71677	12	Seal	(SUB AT135802)
8	AT135802	12	SEAL	-
8	AT42553	12	SEAL KIT	(SUB AT71674)
8	AT31122	12	Seal	(SUB AT42553)
8	AT78941	12	Seal	(SUB AT71677)
9	19H2923	48	Screw	3/8" X 1"
10	T33367	8	RING	-
11	T33369	8	PLATE	(SUB T33366)
11	T33366	8	Plate	-
12	T38969	8	GASKET	-
13	T16881	8	BUSHING	-
14	AT32573	4	ROLLER	-
14	AT71675	4	ROLLER	-
15	T13381	6	DOWEL PIN	-
16	T40827	4	Shaft	-
17	P45808	8	Pipe Plug	-
18	T16845	6	Bolt	(SUB T77122)
18	T77122	6	Cap Screw	-
19	AT32572	1	Roller	(SUB AT71674, THIS APPLICATION)
19	AT71674	1	Roller	(WITH BRACKETS)

Crawler Frame and Rollers (Right - Hand Illustrated)
