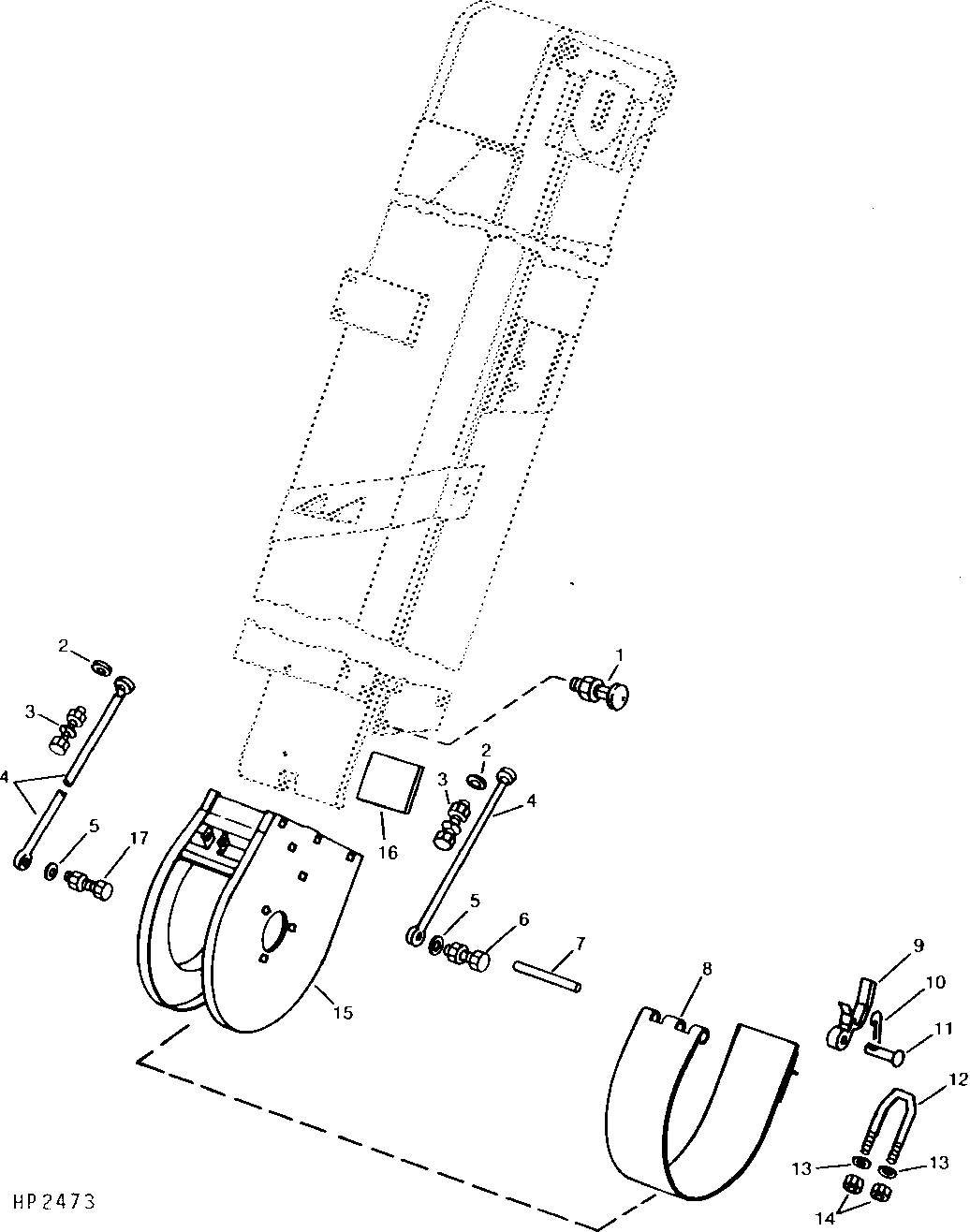

CLEAN GRAIN ELEVATOR HOUSING BOOT (551901 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	12H302	10	Lock Washer	1/4"
1	14H786	10	Nut	1/4"
1	03H1893	10	Bolt	1/4" X 1/2"
2	24H1790	2	Washer	17/32" X 1-1/2" X 0.164"
3	19H1781	2	CAP SCREW	1/2" X 3-1/2"
3	12H301	2	Lock Washer	1/2"
3	14H1040	2	Nut	1/2"
4	H112959	2	Brace	-
5	24H1305	2	Washer	13/32" X 13/16" X 0.065"
6	19H1800	1	Cap Screw	3/8" X 1-1/2"
6	12H304	1	Lock Washer	3/8"
6	14H812	1	NUT	3/8"
7	H75985	1	Dowel Pin	(MAKE FROM H103318) CUT TO 175 MM (6.88 ")
8	AH77062	1	Door	-
8	AH77069	1	Door	(PERFORATED)
9	H101297	1	Lever	-
10	11H211	1	COTTER PIN	1/8" X 3/4"
11	RV810A	1	Pin Fastener	-
12	H35688	1	U-Bolt	-
13	24H1136	2	Washer	11/32" X 11/16" X 0.065"
14	T16464	2	Lock Nut	-
15	AH93242	1	Boot	-
16	T37851	1	Reinforcement	-
17	19H1732	1	Cap Screw	3/8" X 1-1/4"
17	12H304	1	Lock Washer	3/8"
17	14H812	1	NUT	3/8"

CLEAN GRAIN ELEVATOR HOUSING BOOT (551901 - )
