Beater Drive (100 Per Cent Beater Speed) (Corn and Bean) (551900 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03H1731	1	Bolt	1/2" X 1-1/2"
2	U17408	1	Ring	-
3	AH101397	1	Arm	-
3	AH93154	1	Arm	(SUB AH101397, AH107809, 24H1136 AND 37H29)
4	H100681	1	Spring	-
5	37H29	1	Screw	5/16" X 5/8"
6	24H1136	1	Washer	11/32" X 11/16" X 0.065"
7	AH93181	1	Bracket	(SUB AH101397, AH107809, 24H1136 AND 37H29)
7	AH107809	1	Bracket	-
8	12H304	1	Lock Washer	3/8"
8	14H785	1	Nut	5/16"
8	12H303	1	Lock Washer	5/16"
8	19H1849	1	Cap Screw	5/16" X 1-1/4"
8	14H812	1	NUT	3/8"
8	19H1732	1	Cap Screw	3/8" X 1-1/4"
9	24H1682	2	Washer	13/32" X 7/8" X 0.120"
9	24H1682	1	Washer	13/32" X 7/8" X 0.120"
9	24H1136	2	Washer	11/32" X 11/16" X 0.065"
10	H96410	1	Eyebolt	-
11	14H812	2	NUT	3/8"
12	24H1308	1	Washer	13/32" X 1" X 0.134"
13	H96411	1	Arm	-
14	H95174	1	Lock Nut	-
15	19H1731	2	Cap Screw	3/8" X 1"
15	12H304	2	Lock Washer	3/8"
15	14H812	2	NUT	3/8"
16	H103646	1	Bracket	-
16	H96409	1	Bracket	(SUB H103646)
17	19H1731	1	Cap Screw	3/8" X 1"
18	24H1682	1	Washer	13/32" X 7/8" X 0.120"
19	N15234	1	Bolt	-
20	AH94959	2	Pulley	241 MM (9-1/2")
21	H96414	1	V-Belt	-
22	AH93171	1	Idler	140 MM (5-3/4") DIA.
23	H79449	1	Lock Nut	-
23	K40014	1	Lock Nut	-

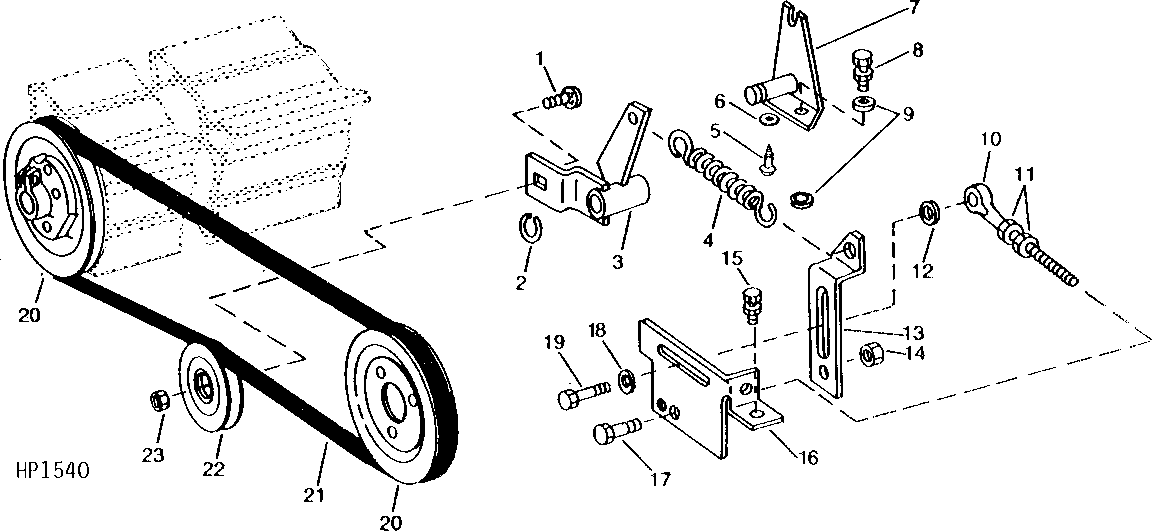

Beater Drive (100 Per Cent Beater Speed) (Corn and Bean) (551900 - )

Нет текстового описания
