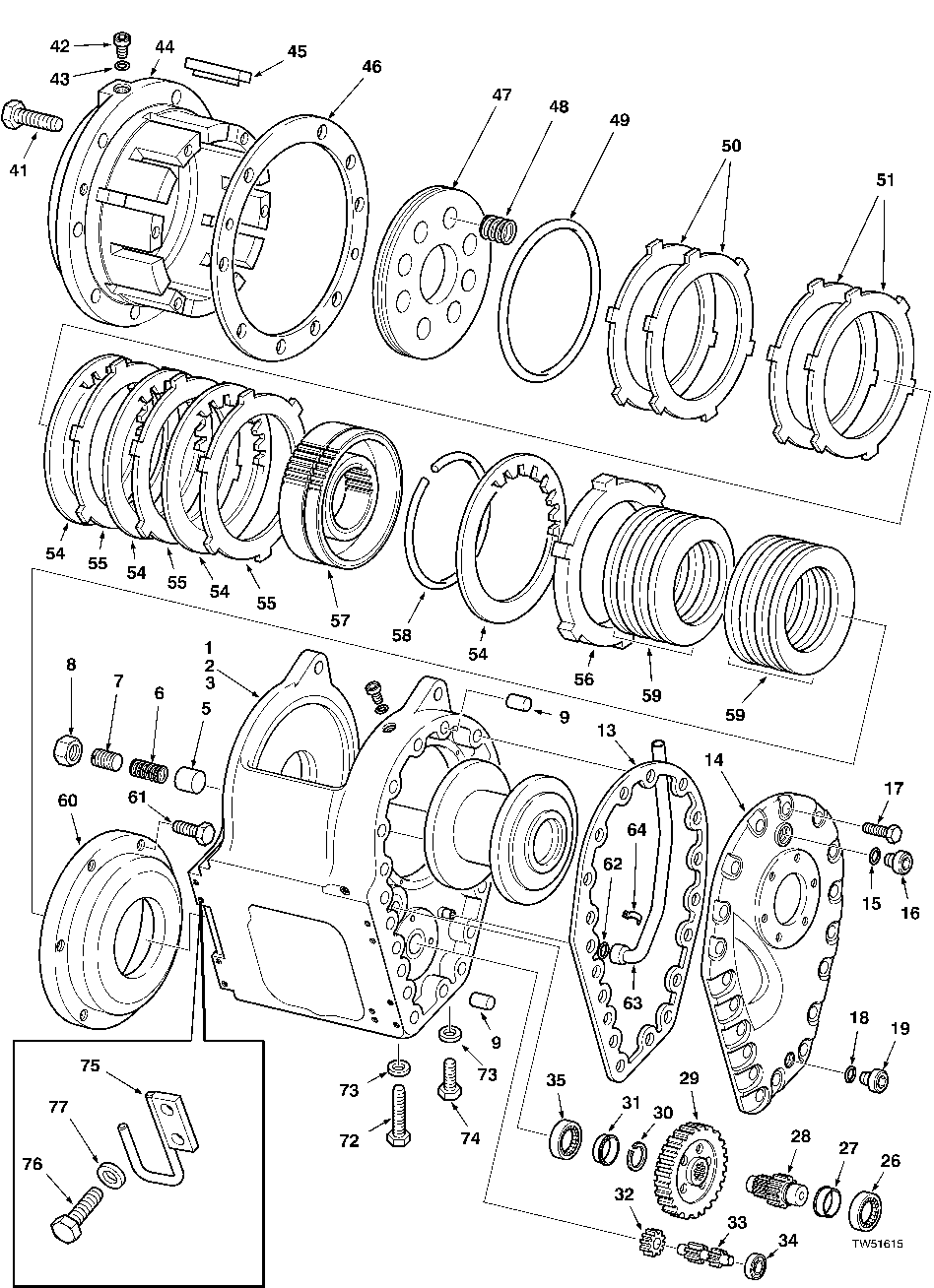

WINCH T40D

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 2	WHOLE GOODS, (848G) INCLUDES ITEMS 2 TO 64 ( <service-part>AT193283</service-part > NLA)
1	-	1	Part 1	WHOLE GOODS, (660D), INCLUDES ITEMS 2 TO 64 ( <service-part>AT170865</service-part> NLA)
2	-	1	Part 3	-
3	T84710	1	Housing	-
5	T132916	1	Arrestor	-
6	T132915	1	Compression Spring	-
7	T132914	1	Set Screw	-
8	14M7278	1	Nut	M24
9	T26565	2	Dowel Pin	-
13	T84701	1	Gasket	-
14	T84700	1	Cover	-
15	R26375	1	O-Ring	-
16	T64769	1	Drain Plug	-
17	19M7662	19	Cap Screw	M10 X 30
18	U12547	1	O-Ring	-
19	R33138	1	Fitting	-
26	JD8652	1	Cylindrical Roller Bearing	-
27	JD8346	1	Bearing Race	-
28	T84711	1	Pinion	-
29	T84712	1	Gear	-
30	R712R	2	Snap Ring	-
31	T131361	1	Cylindrical Roller Bearing	-
32	T24862	1	Pinion	-
33	T84713	1	Shaft	-
34	JD9344	1	Ball Bearing	-
35	AT139682	1	Cylindrical Roller Bearing	-
41	19M7662	9	Cap Screw	M10 X 30
42	R47607	1	Pipe Plug	-
43	R26286	1	O-Ring	-
44	T84775	1	Housing	(SUB FOR T13322)
45	T84778	6	Spacer	-
46	T84781	1	Gasket	-
47	T133213	1	Piston	-
48	T75482	8	Spring	-
49	R46218	1	Seal	-
50	R72471	2	Plate	-
51	R72471	2	Plate	-
54	AR94516	4	DISK WITH INNER SPLINE	-
55	R80813	3	Clutch Plate	-
56	T128648	1	Clutch Plate	-
57	T186316	1	Hub	(SUB FOR T84777)
58	R33520	1	Snap Ring	-
59	T384004	8	Disk Spring	SUB FOR R72597
60	T84780	1	Plate	-
61	19M7662	6	Cap Screw	M10 X 30
62	T77858	1	O-Ring	-
63	AT87481	1	Oil Tube	-
64	R41465	1	Clamp	-
72	19M8639	4	Cap Screw	M20 X 70, (SUB FOR 811181500)
73	810002100	6	WASHER*3/4	-
74	19M7597	2	Cap Screw	M20 X 50, (SUB FOR 811181400)
75	F287056	1	Guide	(660D)
75	F299799	1	Guide	(848G)
75	F287056	1	Guide	(848G)
76	19M7946	2	Cap Screw	M20 X 40, (SUB FOR 810962900)
77	810183200	2	Washer	-
