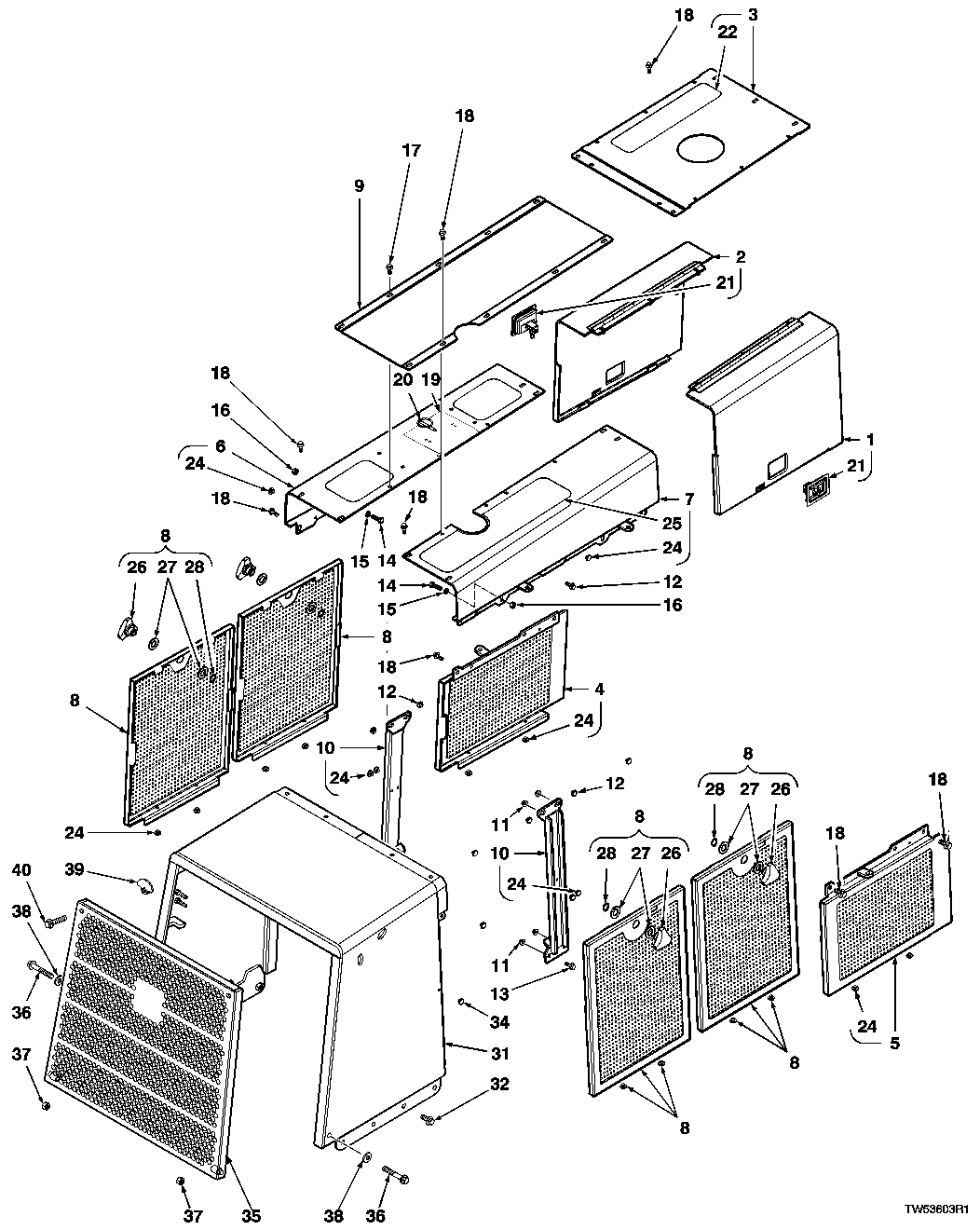

REMOVABLE PANELS (848G)(001066-001160)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F380064	1	Door	LH
2	F380092	1	Door	RH
3	F387232	1	Panel	-
4	F380101	1	Panel	RH RR
5	F380104	1	Panel	LH RR
6	F387331	1	Hood	RH
7	F380226	1	Hood	LH
8	F380114	4	Screen	SIDE FRONT
9	F380242	1	Panel	MUFFLER
10	F282071	2	Support	-
11	14M7518	10	Flange Nut	M10
12	19M7785	6	Screw	M10 X 25
13	19M7835	4	Screw	M10 X 35
14	19M7496	4	Cap Screw	M12 X 45
15	R70663	8	Washer	(SUB FOR F123562)
16	14M7401	4	Lock Nut	M12, (SUB FOR H137329)
17	19M7835	2	Screw	M10 X 35, (SUB FOR F120982)
18	F120981	29	Bolt	-
19	F387338	1	Door	(SUB FOR <service-part qty="1">F387339</service-part>)FILTER
19	T10379	2	CLAMP	-
20	AR60372	1	Quick Lock Pin	811957400
21	F380063	2	Latch	-
22	827167700	1	Tape	-
24	811812400	22	BUTTON	-
25	827167500	1	Skid Plate	-
26	F380116	1	Knob	-
27	826821500	2	WASHER -	-
28	810328800	1	RETAINING RING	-
31	F299724	1	Shroud	-
32	19M7793	8	Screw	M16 X 40
34	811812400	2	BUTTON	-
35	F299722	1	Grille	-
36	19M7884	2	Cap Screw	M16 X 110
37	19M7328	2	Cap Screw	M10 X 70
38	24M7241	2	Washer	17 X 34 X 4 mm, (SUB FOR F123563)
39	-	2	Part 36	NLA 826988400
40	19M7827	2	Screw	M16 X 80

REMOVABLE PANELS (848G)(001066-001160)
