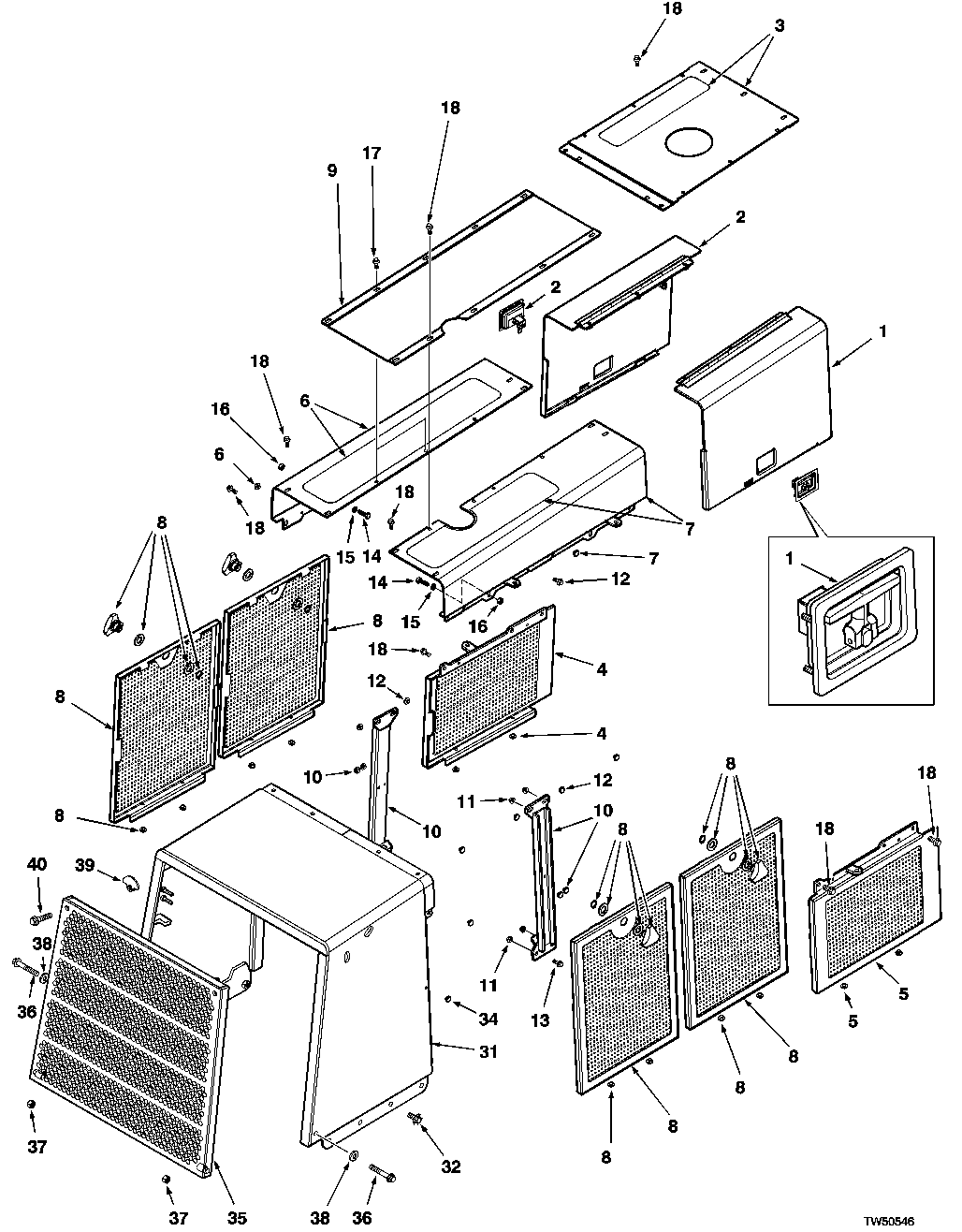

REMOVABLE PANELS (848G) ( -001065)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F380063	1	Latch	-
1	F380064	1	Door	LH
2	F380092	1	Door	RH
2	F380063	1	Latch	-
3	F380247	1	Panel	-
3	827167700	1	Tape	-
4	F380101	1	Panel	RH RR
4	811812400	4	BUTTON	-
5	811812400	4	BUTTON	-
5	F380104	1	Panel	LH RR
6	F380251	1	Hood	RH
6	827167600	1	Tape	-
6	811812400	4	BUTTON	-
7	F380226	1	Hood	LH
7	827167500	1	Skid Plate	-
7	811812400	4	BUTTON	-
8	40M7259	1	Snap Ring	(SUB FOR 810328800)
8	826821500	2	WASHER -	-
8	F380116	1	Knob	-
8	F380114	4	Screen	SIDE FRONT
8	811812400	2	BUTTON	-
9	F380242	1	Panel	MUFFLER
10	F282071	2	Support	-
10	811812400	4	BUTTON	-
11	14M7518	10	Flange Nut	M10, (SUB FOR 811707000)
12	19M7785	6	Screw	M10 X 25, (SUB FOR 811699400)
13	19M7835	4	Screw	M10 X 35, (SUB FOR 811699600)
14	19M7496	4	Cap Screw	M12 X 45, (SUB FOR 811314500)
15	R70663	8	Washer	(SUB FOR 810011600)
16	14M7401	4	Lock Nut	M12, (SUB FOR 811707100)
17	19M7835	2	Screw	M10 X 35, (SUB FOR F120982)
18	F120981	29	Bolt	-
31	F299724	1	Shroud	-
32	19M7793	8	Screw	M16 X 40, (SUB FOR 811703700)
34	811812400	2	BUTTON	-
35	F299722	1	Grille	-
36	19M7884	2	Cap Screw	M16 X 110, (SUB FOR 842218100)
37	A31869	2	Lock Nut	(SUB FOR 811268600)
38	810000500	2	WASHER*5/8	-
39	-	2	Part 40	NLA 826988400
40	811704400	2	Screw	-
