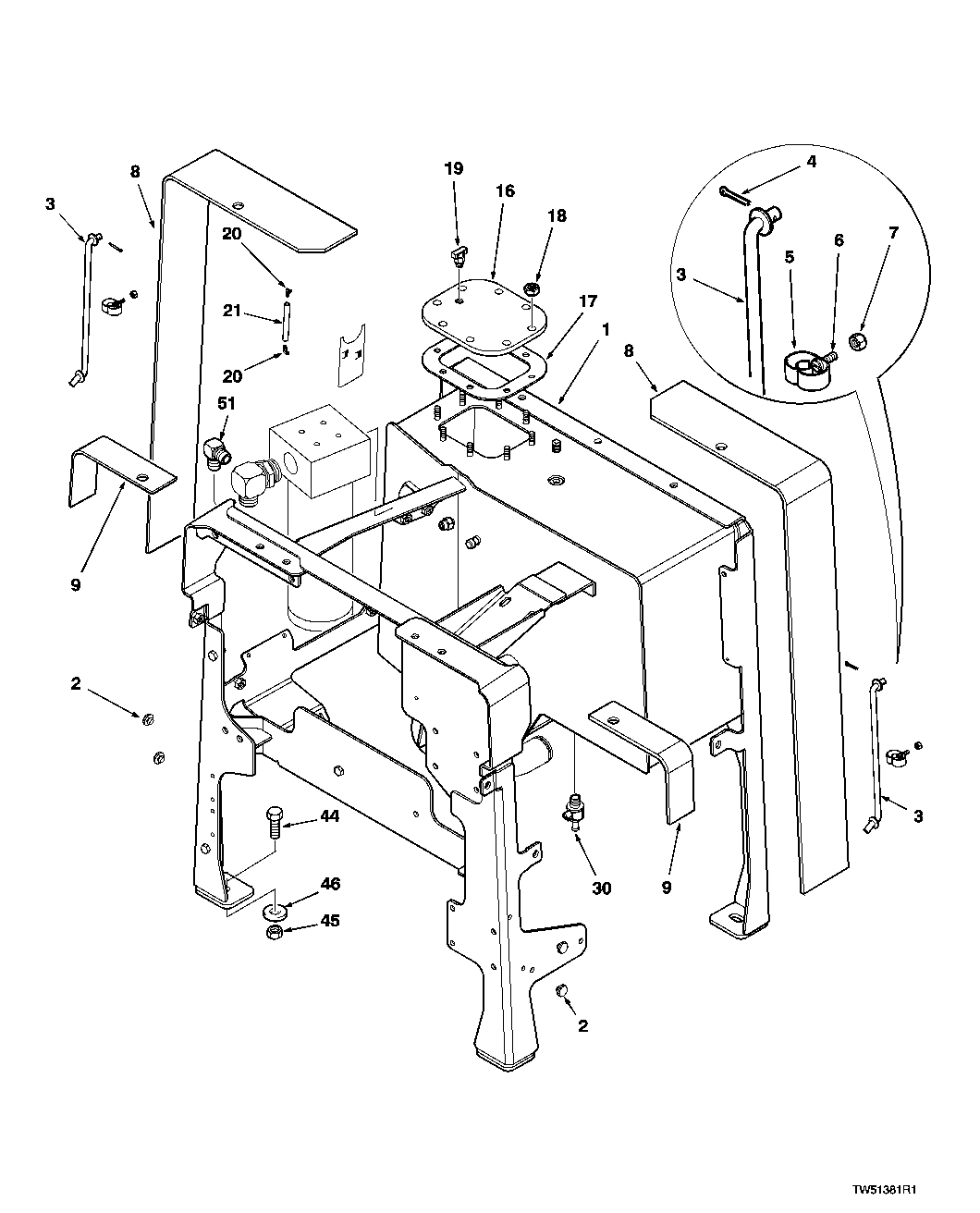

HYDRAULIC TANK (660D, -001284) (848G, -001065)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	(WELDED TO FRAME)
2	811812400	4	BUTTON	-
3	826979100	2	ROD -	-
4	11M7015	2	Cotter Pin	3.200 X 25 mm, (SUB FOR 810781200)
5	811135700	2	CLIP -	-
6	21M7036	2	Screw	M5 X 16, (SUB FOR 811637200)
7	14M7297	2	Nut	M5, (SUB FOR 810975800)
8	827283200	2	SEAL -	-
9	827286100	2	Seal	-
16	F291678	1	COVER -	-
17	826889100	1	GASKET -	-
18	14M7518	8	Flange Nut	M10, (SUB FOR 811707000)
19	AN153154	1	Drain Valve	(SUB FOR 810159100)
20	AW25385	2	Union Fitting	(SUB FOR 700335800)
21	826830400	1	TUBE -	-
30	811453300	1	Drain Valve	-
44	19M7844	4	Screw	M16 X 45, (SUB FOR 811703800)
45	14M7291	4	Flange Nut	M16, (SUB FOR 811707200)
46	F123365	4	Washer	-
51	-	1	Part 20	-

HYDRAULIC TANK (660D, -001284) (848G, -001065)
