HYDRAULIC SYSTEM - 130"B GRAPPLE (660D, 001343- )(848G, 00117 5- )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	SEE INDEX: ROTATE MOTOR
2	38H1016	2	Tee Fitting	-
3	T77613	1	O-Ring	-
4	R26448	1	O-Ring	-
5	38H1010	2	Elbow Fitting	-
6	T77857	1	O-Ring	-
7	R26375	1	O-Ring	-
8	19M7814	2	Screw	M12 X 50
9	T29342	2	Washer	-
10	-	1	Part 10	SEE INDEX: MANIFOLD, ROTATE
11	38H1048	1	Elbow Fitting	-
12	U12547	1	O-Ring	-
13	T77858	1	O-Ring	-
14	38H1004	1	Elbow Fitting	-
15	38H1007	1	Elbow Fitting	-
16	38H1543	1	Tee Fitting	-
17	38H1175	4	Adapter Fitting	-
18	38H1215	1	Adapter Fitting	-
19	38H1163	1	Adapter Fitting	-
20	AT313432	2	Hydraulic Hose	(SUB FOR AT166042)
21	AT199381	1	Hydraulic Hose	-
22	AT165909	2	Hydraulic Hose	-
24	-	2	Part 23	SEE INDEX: HYDRAULIC SYSTEM, REAR FRAME
25	-	1	Part 24	SEE INDEX: HYDRAULIC SYSTEM, REAR FRAME
26	-	1	Part 25	SEE INDEX: HYDRAULIC SYSTEM, REAR FRAME
30	38H1095	1	Elbow Fitting	-

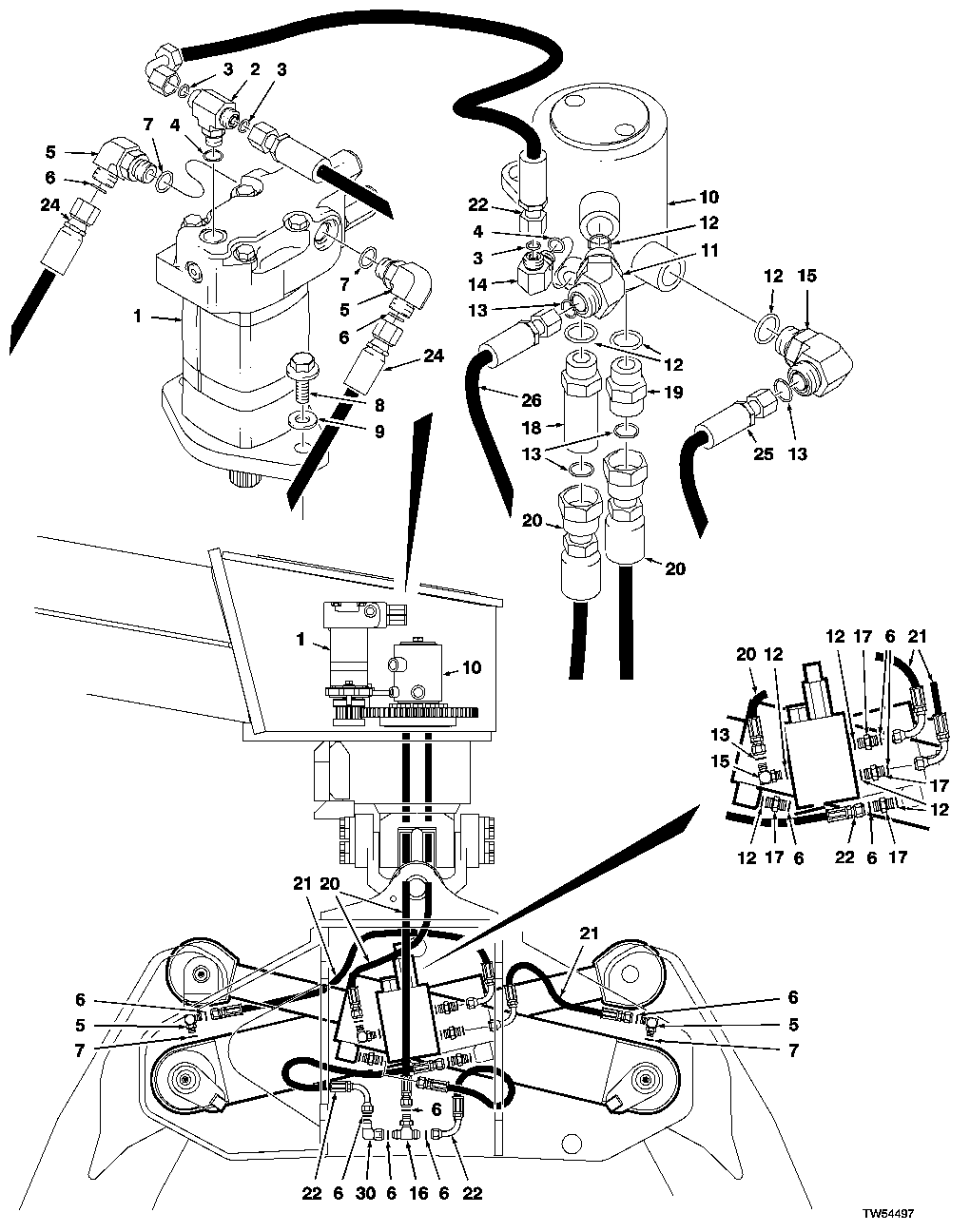

HYDRAULIC SYSTEM - 130"B GRAPPLE (660D, 001343- )(848G, 00117 5- )
