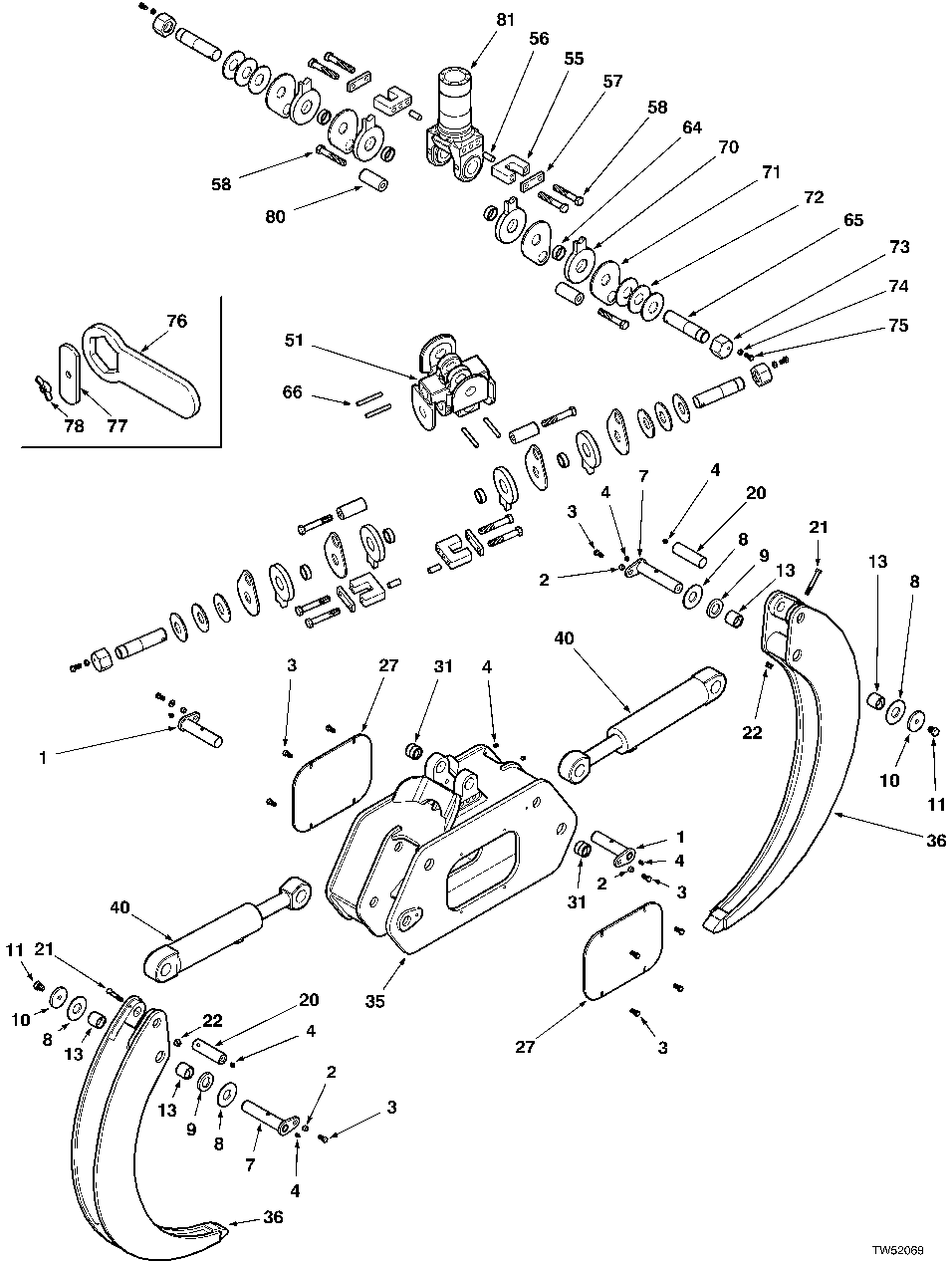

GRAPPLE ( -001222)(660D) ( -001010)(848G)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F293556	2	PIN - FOR CYLINDER BARREL	FOR CYLINDER BARREL
2	F293595	4	SPACER -	-
3	19M7789	12	Screw	M12 X 30, (SUB FOR 811701400)
4	JD7759	8	Lubrication Fitting	(SUB FOR 810000100)
7	F382884	2	PIN -	-
8	F289468	4	WASHER -	-
9	F293522	2	SPACER -	-
10	F293502	2	PLATE -	-
11	19M8543	4	Cap Screw	M20 X 30, (SUB FOR 811852700)
13	F293571	4	BUSHING -	-
20	F293558	2	PIN - FOR CYLINDER ROD	FOR CYLINDER ROD
21	19M7914	2	Cap Screw	M12 X 120, (SUB FOR 841986400)
22	14M7401	2	Lock Nut	M12, (SUB FOR 811707100)
27	F293589	2	PLATE -	-
31	F293496	2	BUSHING -	-
35	F293565	1	HOUSING - 122`` GRAPPLE	122" GRAPPLE (660D ONLY)
35	F293577	1	BOX - 130`` GRAPPLE	130" GRAPPLE
36	F293560	1	TONG - 122`` GRAPPLE	122" GRAPPLE (660D ONLY)
36	F293580	2	TONG - 130`` GRAPPLE	130" GRAPPLE
40	AH174378	2	Hydraulic Cylinder	130" GRAPPLE
40	AH166103	1	Hydraulic Cylinder	122" GRAPPLE (660D ONLY)
51	F293494	1	LINK -	-
55	F293503	4	BRACKET -	-
56	826290400	4	DOWEL PIN -	-
57	826243900	4	PLATE -	-
58	19M7907	12	Screw	M20 X 140, (SUB FOR 811079300)
64	F122146	1	BEARING -	-
65	F293505	4	PIN -	-
66	34H345	4	SPRING PIN	5/16" X 4", 122" GRAPPLE
66	F123033	4	PIN -	130" GRAPPLE
70	F293604	8	DISC -	-
71	F293603	8	PLATE -	-
72	811171500	12	DISC - SPRING	-
73	826202300	4	NUT - SPECIAL	-
74	14H856	4	Nut	1/2", (SUB FOR 810668900)
75	F123380	4	SET SCREW -	-
76	826205700	1	WRENCH - SNUBBER	-
77	F299704	1	Clamp	-
78	14M7256	1	Wing Nut	M12, (SUB FOR 811358900)
80	F293504	4	PIN -	-
81	-	1	Part 41	SEE ROTATOR

GRAPPLE ( -001222)(660D) ( -001010)(848G)
