Открытый узел

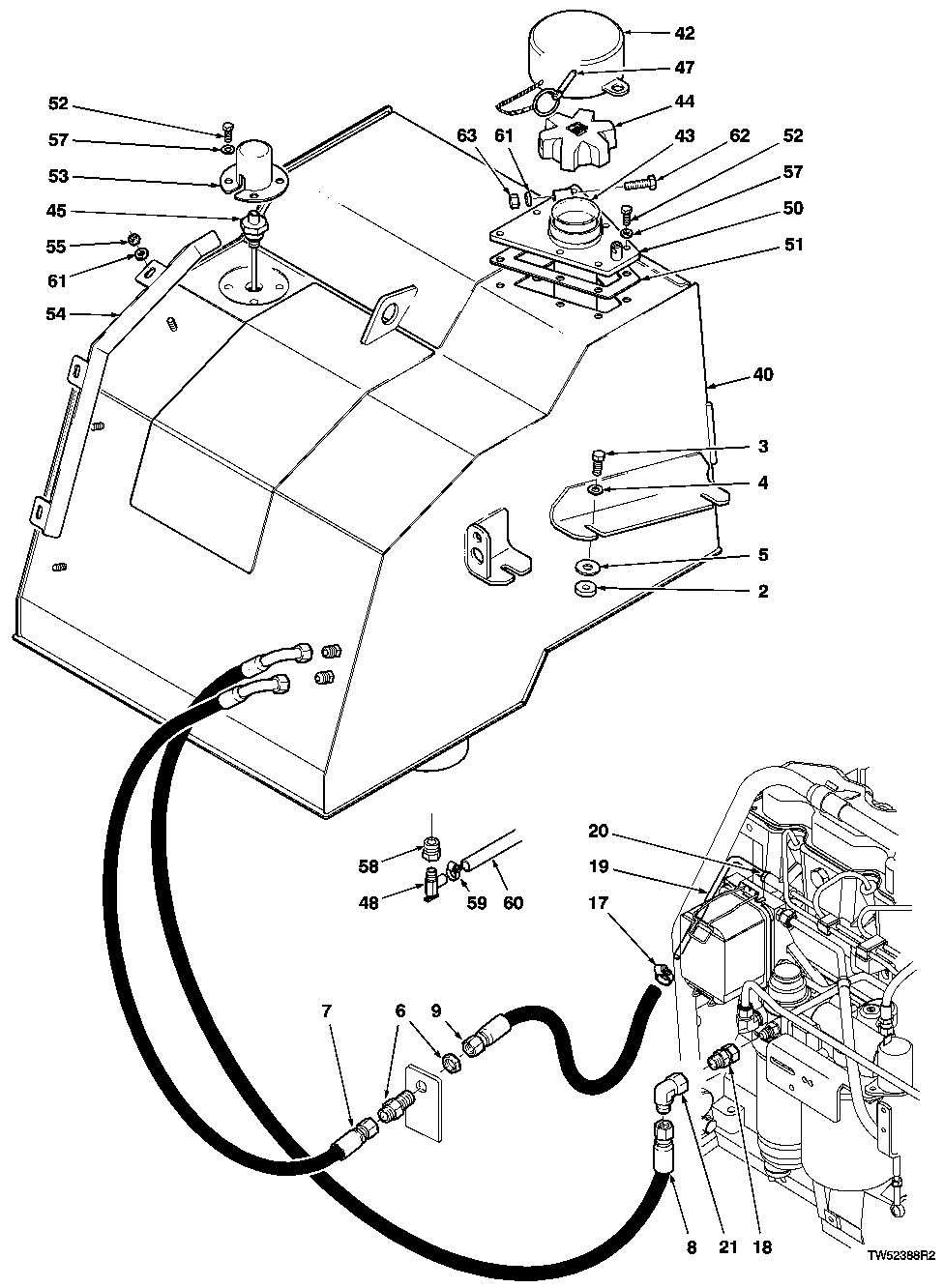

FUEL SYSTEM (GRAPPLE) - ( -001228)(660D) ( -001015)(848G)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	822952200	4	SORBTEX WASHER	-
3	19M7791	4	Bolt	M12 X 40, (SUB FOR 811701600)
4	810000500	4	WASHER*5/8	-
5	810000500	4	WASHER*5/8	(SUB FOR 810222900)
6	X6WTX-WLN-S	1	Union Fitting	(SUB FOR 810269500)
7	811120200	1	Hydraulic Hose	-
8	F123280	1	Hydraulic Hose	-
9	F124417	1	Hydraulic Hose	Fabricate
17	RE32361	1	Hose Clamp	(SUB FOR 810117900)
18	F303895	1	Adapter Fitting	-
19	T61199	1	Line	(SUB FOR F299934)
20	R51936	1	Sealing Washer	-
21	AH75164	1	Elbow Fitting	(SUB FOR 810433800)
40	F292719	1	Tank	660D
40	F299737	1	Fuel Tank	848G
42	F278274	1	GUARD - SOCKET	(SUB FOR <service-part qty="1">827135400</service-part>)660D
42	F299741	1	Cover	(SUB FOR <service-part qty="1">F299740</service-part>)848G
43	811809000	1	Strainer	-
44	827022400	1	Cap	-
44	811875000	1	Gasket	-
44	811026200	1	Breather	Side
44	AE38448	1	Pressure Relief Valve	(SUB FOR <service-part qty="1">810783000</service-part>)TOP
45	811805700	1	SENDER UNIT -	-
47	AT409782	1	Quick Lock Pin	195 mm
47	AH163361	1	PART MISSING IN WISE	75 mm
47	11M7084	1	Cotter Pin	5 X 25 mm
47	811930000	1	Pin Fastener	NLA; ORDER AT409782 OR AH163361 AND 11M7084
48	AT35831	1	Drain Valve	(SUB FOR 810337900)
50	F285538	1	FILLER NECK -	660D
50	F299742	1	Filler Neck	848G
51	F285771	1	Gasket	-
52	19H2676	11	Cap Screw	3/8" X 1", (SUB FOR 810080100)
53	F299744	1	Cover	848G
53	827143500	1	COVER -	660D
54	F278137	1	Guard	660D
54	F299746	1	Guard	848G
55	14M7274	2	Nut	M10, (SUB FOR 810975700)
57	24M7433	11	Washer	10.500 X 20 X 2 mm, (SUB FOR 810309800)
58	U45789	1	Adapter Fitting	(SUB FOR 810874100)
59	TY22466	1	Clamp	(SUB FOR 810054400)
60	TY24400	1	Bulk Hose	(SUB FOR <service-part qty="1">811625600</service-part>).58 M
61	810309900	3	Washer	-
62	F003483	1	Screw	(SUB FOR 841972900)
63	14M7518	1	Flange Nut	M10, (SUB FOR 811707000)

FUEL SYSTEM (GRAPPLE) - ( -001228)(660D) ( -001015)(848G)

Нет текстового описания
