Открытый узел

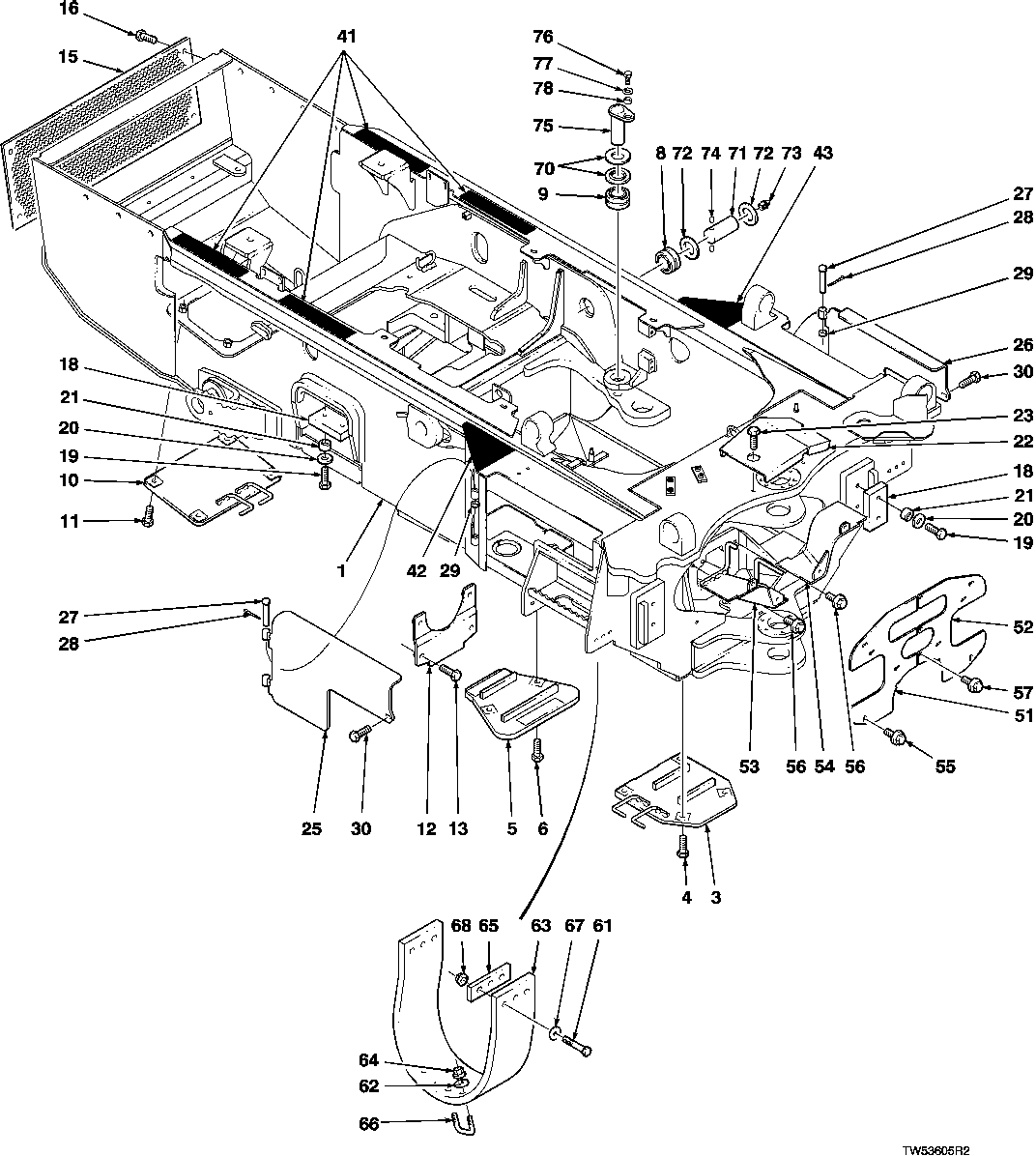

FRONT FRAME - 660D (001291-001322)

FRONT FRAME - 660D (001291-001322)

FRONT FRAME - 660D (001291-001322)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

FRONT FRAME - 660D (001291-001322)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F388072	1	Frame	(SUB FOR F388073)
3	F299979	1	Door	(SUB FOR <service-part qty="1">F283884</service-part>)REAR
4	19M7793	4	Screw	M16 X 40
5	F299981	1	Door	(SUB FOR <service-part qty="1">F283493</service-part>)CENTRE
6	19M7793	2	Screw	M16 X 40
8	F015250	2	BEARING -	-
9	F015049	2	SPHERICAL BEARING	(SUB FOR F122296)
10	F299983	1	Door	(SUB FOR <service-part qty="1">827259500</service-part>)FRONT
11	19M7793	4	Screw	M16 X 40
12	F299796	1	Cover	-
13	19M7793	4	Screw	M16 X 40
15	F299985	1	Plate	(SUB FOR <service-part qty="1">F288239</service-part>)LOWER
16	19M7816	4	Screw	M12 X 65
18	810384900	4	Bumper	-
19	19M7403	8	Cap Screw	M12 X 35
20	T33177	8	WASHER	(SUB FOR 850093000)
21	850093100	8	SPACER	-
22	F299987	1	Cover	(SUB FOR F292302)
23	19M7788	2	Screw	M12 X 25
25	F299989	1	Door	(SUB FOR <service-part qty="1">F285671</service-part>)L.H.
26	F299991	1	Door	(SUB FOR <service-part qty="1">F285672</service-part>)R.H.
27	811939600	4	Pin	-
28	11M7015	4	Cotter Pin	3.200 X 25 mm, (SUB FOR 840045400)
29	R70663	4	Washer	(SUB FOR F123562)
30	19M7785	2	Screw	M10 X 25
41	T228843	1	Anti-Skid Pad	2"X60', (SUB FOR F280431 AND 811936300)
42	T228843	1	Anti-Skid Pad	2"X60', (SUB FOR 827167800 AND 811936300)
43	T228843	1	Anti-Skid Pad	2"X60', (SUB FOR 827167900 AND 811936300)
51	F299755	1	Cover	L.H. - NO WINCH
51	F299812	1	Guard	L.H. - W/WINCH
52	F299814	1	Cover	R.H. - W/WINCH
52	F299757	1	Cover	R.H. - NO WINCH
53	F299759	1	Support	L.H.
54	F299761	1	Support	R.H.
55	19M7786	8	Screw	M10 X 30, (SUB FOR 811699500)
56	19M7835	2	Screw	M10 X 35, (SUB FOR 811699600)
57	19M7785	3	Screw	M10 X 25, (SUB FOR 811699400)
61	19M7363	12	Cap Screw	M12 X 60
62	24M7296	20	Washer	10.500 X 30 X 2.500 mm
63	F387711	2	Strap	-
64	14M7518	8	Flange Nut	M10
65	T164713	4	Strap	-
66	W29909	4	U-Bolt	-
67	R70663	12	Washer	(SUB FOR F123562)
68	14M7401	10	Lock Nut	M12, (SUB FOR H137329)
70	F290193	4	Spacer	-
71	827265800	2	Pin	-
72	F287238	4	Spacer	(SUB FOR F276883)
73	JD7771	2	Lubrication Fitting	(SUB FOR 811017900)
74	F026229	4	Spring Pin	(SUB FOR 841819000)
75	F285949	2	Pin	-
76	19M8035	2	Cap Screw	M16 X 35, (SUB FOR 811360400)
77	24M7241	2	Washer	17 X 34 X 4 mm, (SUB FOR F123563)
78	826945800	2	SPACER -	-
