Открытый узел

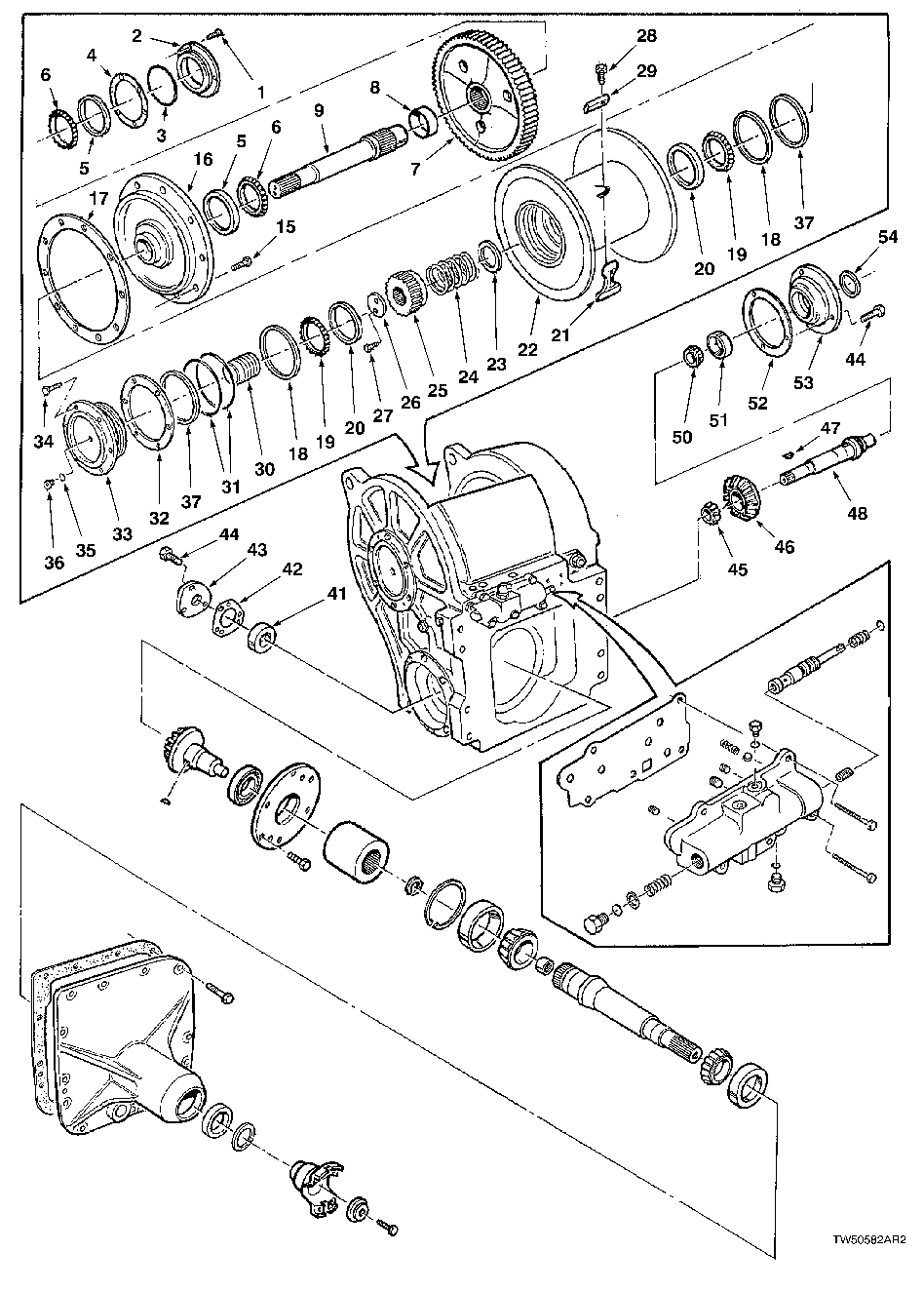

DRUM, BRAKE - T40D

DRUM, BRAKE - T40D

DRUM, BRAKE - T40D

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

DRUM, BRAKE - T40D

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7662	3	Cap Screw	M10 X 30
2	T84702	1	Bearing Housing W/O Bearing	-
3	T51625	1	O-Ring	-
4	R46323	1	Shim	-
4	R46324	1	Shim	-
4	R46325	1	Shim	-
5	JD8210	2	Bearing Cup	-
6	JD8159	2	Bearing Cone	-
7	T161932	1	Gear	(SUB FOR T83328)
8	T84709	1	Spacer	-
9	T131312	1	Shaft	-
15	19M7662	10	Cap Screw	M10 X 30
16	T142170	1	Bearing Housing W/O Bearing	(SUB FOR T84698)
16	T84697	1	Sleeve	USE IF NEEDED
17	T84699	1	Gasket	-
18	AT173348	2	Seal	(SUB FOR AT87320)
19	JD8915	2	Bearing Cone	-
20	JD8245	2	Bearing Cup	-
21	T133170	1	Wedge	Filler
21	T84819	1	Wedge	FOR 1" CABLE
21	T84818	1	Wedge	FOR 3/4 CABLE
22	AT151125	1	Drum	(SUB FOR <service-part qty="1">AT87319</service-part>)8 IN.
22	AT181675	1	Gear	(SUB FOR <service-part qty="1">845170900</service-part>)USE TO REPLACE RING GEAR IN DRUM
23	T131313	1	Washer	-
24	T132805	1	Spring	-
25	AT139629	1	Gear	-
26	T131317	1	Washer	-
27	19M7662	2	Cap Screw	M10 X 30
28	19M7662	1	Cap Screw	M10 X 30
29	T52368	1	Strap	-
30	T131318	1	Piston	-
31	T41326	2	O-Ring	-
32	R35501	1	Shim	-
32	R35502	1	Shim	-
32	R35503	1	Shim	-
33	T142169	1	Bearing Housing W/O Bearing	(SUB FOR T84703)
33	T84697	1	Sleeve	-
34	19M7662	6	Cap Screw	M10 X 30
35	R26448	1	O-Ring	-
36	R27218	1	Fitting Plug	-
37	T142269	2	V-Ring Seal	-
41	JD7418	1	Bearing Cup	-
42	R44367	1	Shim	-
42	R44366	1	Shim	-
42	R44365	1	Shim	-
43	T51622	1	Bearing Housing W/O Bearing	-
44	19M7662	6	Cap Screw	M10 X 30
45	JD8129	1	Bearing Cone	-
46	R63692	1	Gear	-
47	26H85	1	Shaft Key	1/4" X 1", KEY - SHAFT
48	T84877	1	Shaft	-
50	JD8129	1	Bearing Cone	-
51	JD7418	1	Bearing Cup	-
52	T37592	1	Shim	-
52	T37593	1	Shim	-
52	T37594	1	Shim	-
53	T43615	1	Bearing Housing W/O Bearing	-
54	AT12431	1	Seal	-
