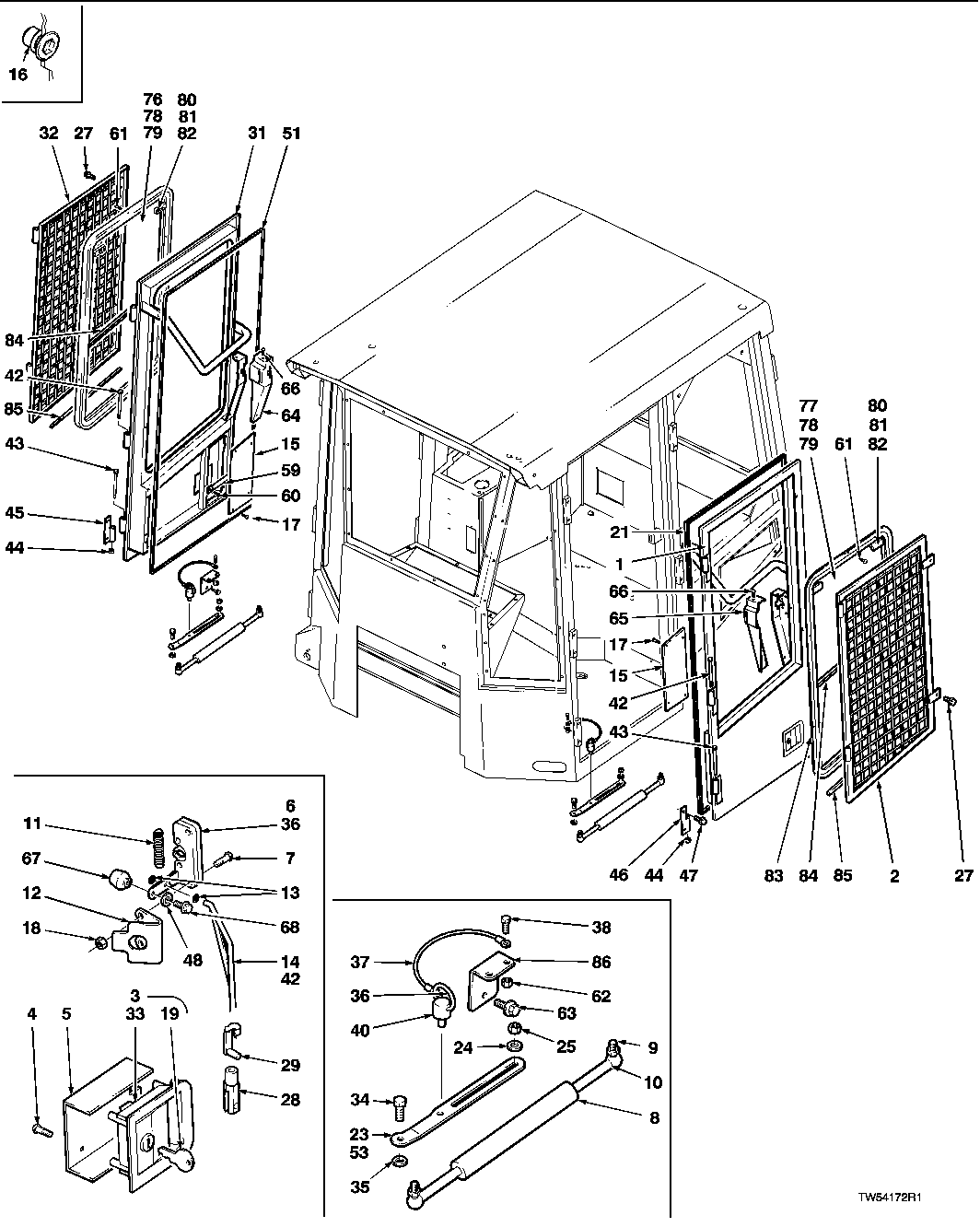

CAB SIDES, DOORS & SCREENS (ENCLOSED)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F299891	1	Door	(SUB FOR <service-part qty="1">F299393</service-part>)L.H. (848G)
1	F299891	1	Door	L.H. (848G)
1	F299891	1	Door	(SUB FOR <service-part qty="1">827363000</service-part> AND <service-part qty="1">827093800</service-part>)L.H, (660D)
2	826972800	1	SCREEN -	ENCLOSED
3	811860300	1	Handle	L.H.
4	811913200	4	BOLT-SPECIAL -	-
5	F277375	1	BRACKET - LATCH	Latch
6	811859600	1	LATCH -	L.H.
7	21H1287	8	Screw	1/4" X 1-1/4", (SUB FOR 811913000)
8	F121912	2	DOOR HOLDER -	-
9	F121911	4	STUD BALL -	-
10	F121995	4	CLIP -	-
11	811866500	2	SPRING -	-
12	F288103	2	BRACKET -	-
13	811866400	4	RING -	-
14	F277295	1	ROD -	L.H.
15	F276477	2	PLATE -	-
16	811952200	12	Nut	-
17	21M7267	8	Screw	M6 X 20, (SUB FOR 811952600)
18	14H850	4	NUT	1/4", (SUB FOR 810051500)
19	T185375	1	Key	-
21	AH80335	1	Weatherstrip	(SUB FOR 826961900)
23	827284600	1	BAR -	L.H.
24	24M7036	4	Washer	9 X 16 X 1.600 mm, (SUB FOR 810768000)
25	E50101	2	Lock Nut	(SUB FOR 810966300)
27	19M7784	4	Screw	M10 X 20, (SUB FOR 811699300)
28	T150163	2	Yoke	(SUB FOR F120186)
29	T122370	2	Spring Locking Pin	(SUB FOR 811095600)
31	F299890	1	Door	(SUB FOR <service-part qty="1">827363100</service-part> AND <service-part qty="1">827093700</service-part>)R.H. (660D)
31	F299890	1	Door	R.H. (848G)
31	F299890	1	Door	(SUB FOR <service-part qty="1">F299892</service-part> AND <service-part qty="1">F299388</service-part>)R.H. (848G)
32	826973300	1	SCREEN -	-
33	811860200	1	HANDLE -	R.H.
34	811914200	2	BOLT*SPECIAL -	-
35	24M7433	6	Washer	10.500 X 20 X 2 mm
36	811859700	1	LATCH -	R.H.
37	811973300	1	Cable	-
38	19M7923	1	Cap Screw	M6 X 12
39	811952200	1	Nut	-
40	827284500	1	Pin	-
41	F277296	1	ROD -	R.H.
42	811858700	4	BOLT*M10X1.50-200 -	-
43	19M8003	2	Cap Screw	M10 X 140
44	14M7520	6	Lock Nut	M10
45	F299920	3	Hinge	(SUB FOR <service-part qty="1">826961600</service-part>)R.H. (660D)
45	F299920	3	Hinge	(SUB FOR <service-part qty="1">F299926</service-part>)R.H. (848G)
45	F299920	3	Hinge	R.H. (848G)
46	F299921	3	Hinge	(SUB FOR <service-part qty="1">826961700</service-part>)L.H. (660D)
46	F299921	3	Hinge	(SUB FOR <service-part qty="1">F299927</service-part>)L.H. (848G)
46	F299921	3	Hinge	L.H. (848G)
47	19M7784	12	Screw	M10 X 20, (SUB FOR 810309800)
48	24M7433	1	Washer	10.500 X 20 X 2 mm, (SUB FOR 810309800)
51	AH80335	1	Weatherstrip	(SUB FOR 826961900)
53	827284700	1	BAR -	R.H.
59	F388081	1	Handle	(660D)
59	F393030	1	Handle	(848G)

CAB SIDES, DOORS & SCREENS (ENCLOSED)
