BOOM ASSEMBLY ( -001222)(660D) ( -001010)(848G)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F381329	1	Grapple Boom	(660D) BOOM
1	F381330	1	Grapple Boom	BOOM (660D)
2	F023424	2	SPHERICAL BEARING -	-
3	F015250	2	BEARING -	-
13	826980600	1	COVER -	(660D)
13	F299841	1	Cover	(848G)
14	19M7786	4	Screw	M10 X 30, (SUB FOR 811699500)
22	827265800	2	Pin	-
23	19M7812	2	Screw	M10 X 100
24	F287238	4	Spacer	(SUB FOR F276883)
25	JD7771	2	Lubrication Fitting	(SUB FOR 811017900)
26	14M7518	2	Flange Nut	M10

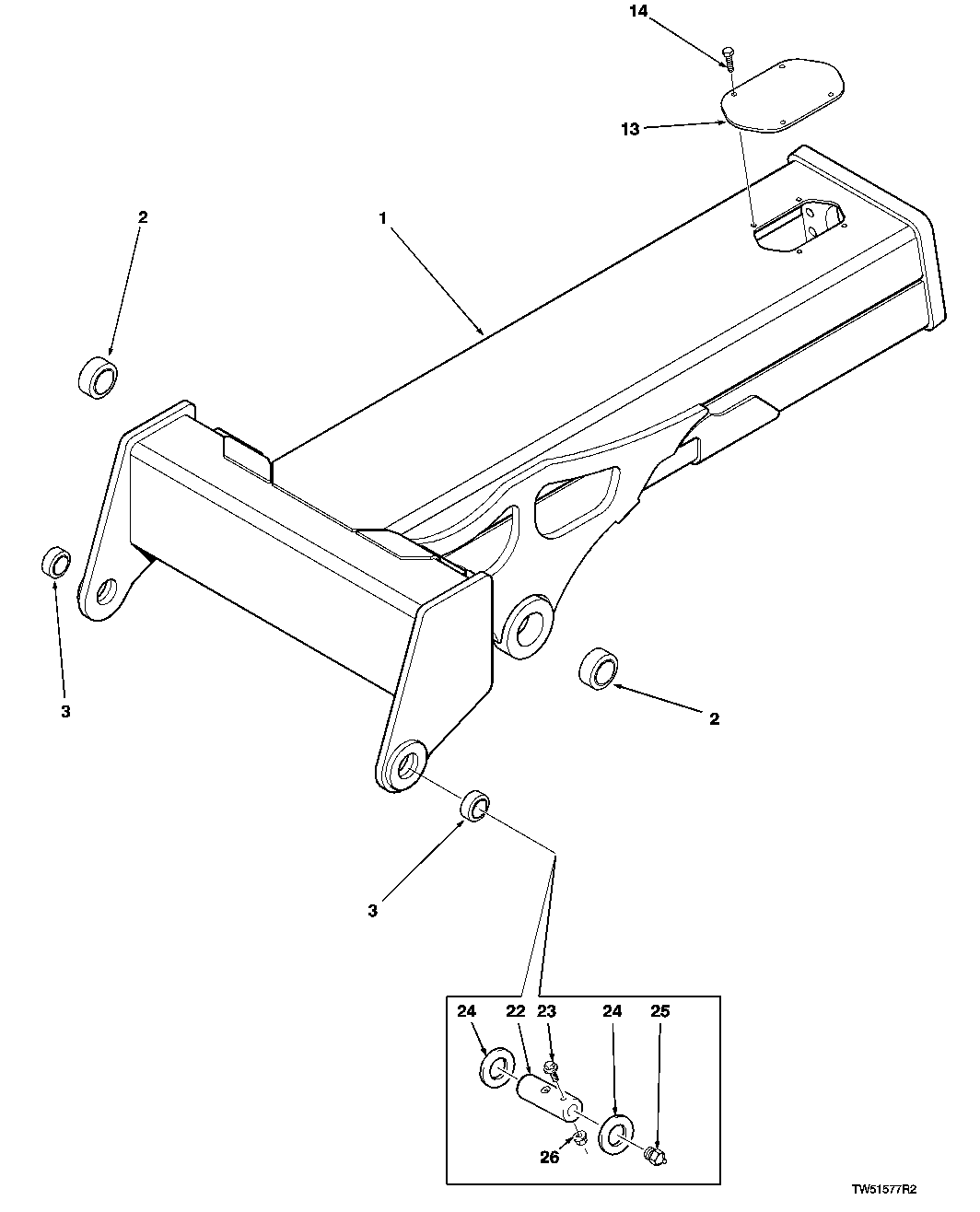

BOOM ASSEMBLY ( -001222)(660D) ( -001010)(848G)

Нет текстового описания
