Открытый узел

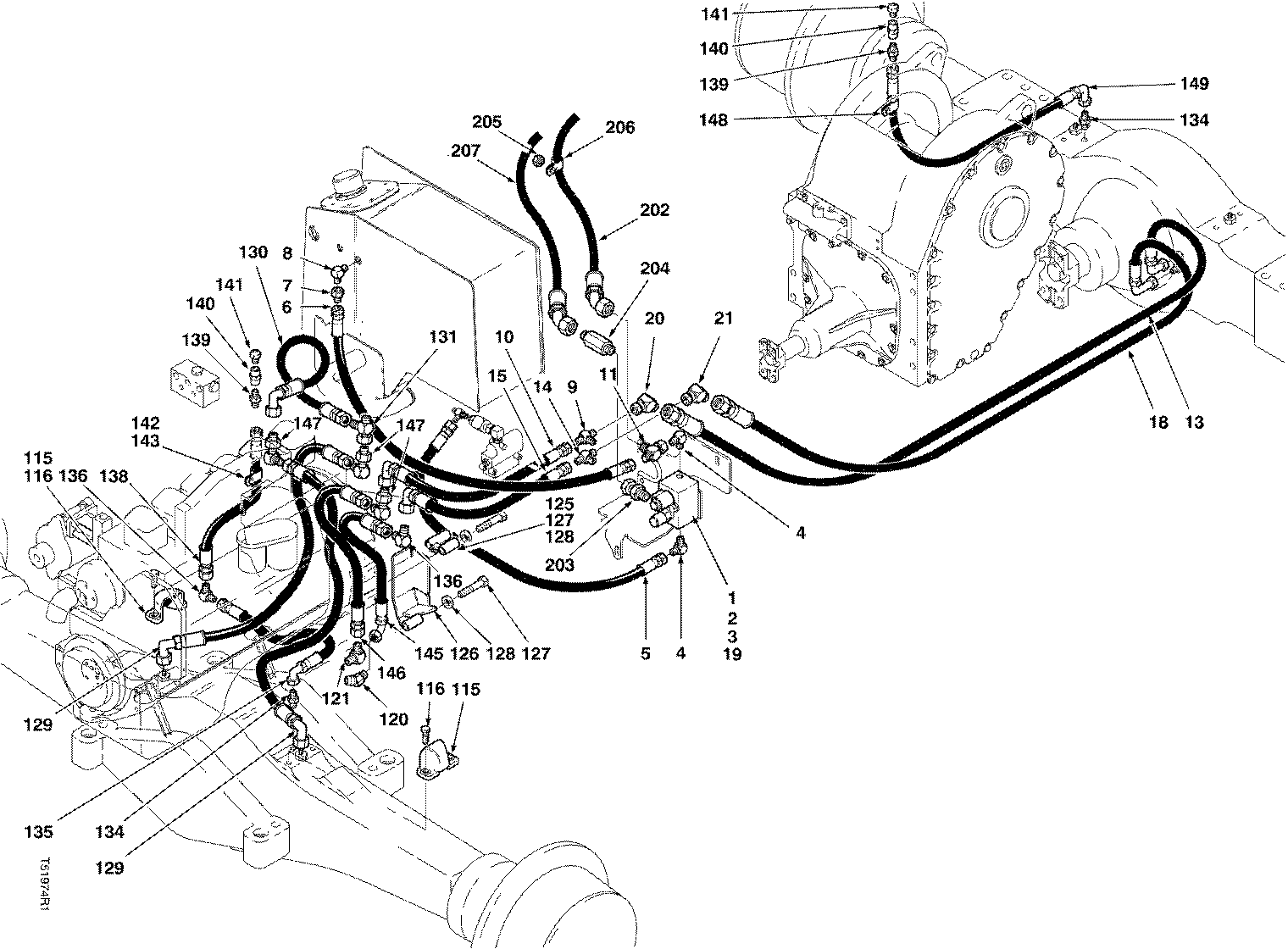

HYDRAULIC SYSTEM HYDRALOCK ( 10EC1079 - ) 2000-482/10 [2000-482/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F122261	1	Elec-Hyd Proportional Valve	-
2	811168900	2	BOLT*M10X1.50-90 -	-
3	811707000	2	LOCKNUT*M10X1.50 -	-
4	810280500	2	ELBOW-90 DEG. -	-
5	F122149	1	Hydraulic Hose	-
6	810707000	1	HOSE-HYD*0.38X78	-
7	810565100	1	FITTING MJIC/FJIC	-
8	810433800	1	ELBOW-90 DEG.	-
9	810568300	1	TEE -	-
10	F122367	1	HOSE-HYD*.38X52 -	-
11	811020000	1	Tee Fitting	-
13	F121039	1	Hydraulic Hose	-
14	811202600	1	TEE -	-
15	811998700	1	HOSE-HYD*.25 X 52 -	-
18	810654800	1	HOSE-HYD*0.25X104 - 560	-
19	810309900	2	Washer	-
20	811675600	1	ELBOW-45 DEG.	-
21	810609500	1	ELBOW 45 DEG. -	-
115	F278963	2	GUARD -	-
116	811314600	4	BOLT*M14X2.00-30 -	-
120	810609500	1	ELBOW 45 DEG. -	-
121	810640100	1	ELBOW-90 DEG. -	-
125	827013800	1	SPACER -	-
126	F284757	1	GUARD - (TW142)	-
127	811865800	2	BOLT*M14X2.00-70 -	-
128	810632900	2	WASHER*9/16 -	-
129	811774800	2	HOSE-HYD*0.38X28 -	-
130	811706400	1	HOSE-HYD*0.38X20 -	-
131	811020000	1	Tee Fitting	-
134	810862800	2	ADAPTER -	-
135	811997600	1	HOSE-HYD*.25 X 28 -	-
136	810737800	2	BULKHEAD FITTING - 90 DEG	-
138	810466300	1	HOSE-HYD*0.25X18 -	-
139	810280700	2	FITT*1/8NPTFX7/16-20 -	-
140	811134100	2	COUPLING -	-
141	810609000	2	BREATHER -	-
142	811851200	1	CLAMP -	-
143	811701300	1	SCREW*M12X1.75-25 -	-
145	F122186	1	HOSE*.25 X 30 -	-
146	F122187	1	HOSE	-
147	810285600	3	ELBOW-90 DEG. -	-
148	810626700	2	Clamp	-
149	811998700	1	HOSE-HYD*.25 X 52 -	-
202	F122450	1	Hydraulic Hose	-
203	811166500	1	FITTING -	-
204	F122289	1	Check Valve	-
205	811707000	2	LOCKNUT*M10X1.50 -	-
206	F121081	2	Clamp	-
207	F122450	1	Hydraulic Hose	-
-	F121040	1	Hydraulic Hose	-
-	811870100	1	HOSE-HYD*.25 X 118`` -	-
-	F434671	1	Seal Kit	-
-	F434670	1	COIL, SOLENOID -	-
-	F433509	1	Solenoid Hydraulic Valve	-
-	F434669	1	VALVE, REDUCING -	-

HYDRAULIC SYSTEM HYDRALOCK ( 10EC1079 - ) 2000-482/10 [2000-482/10]

Нет текстового описания
