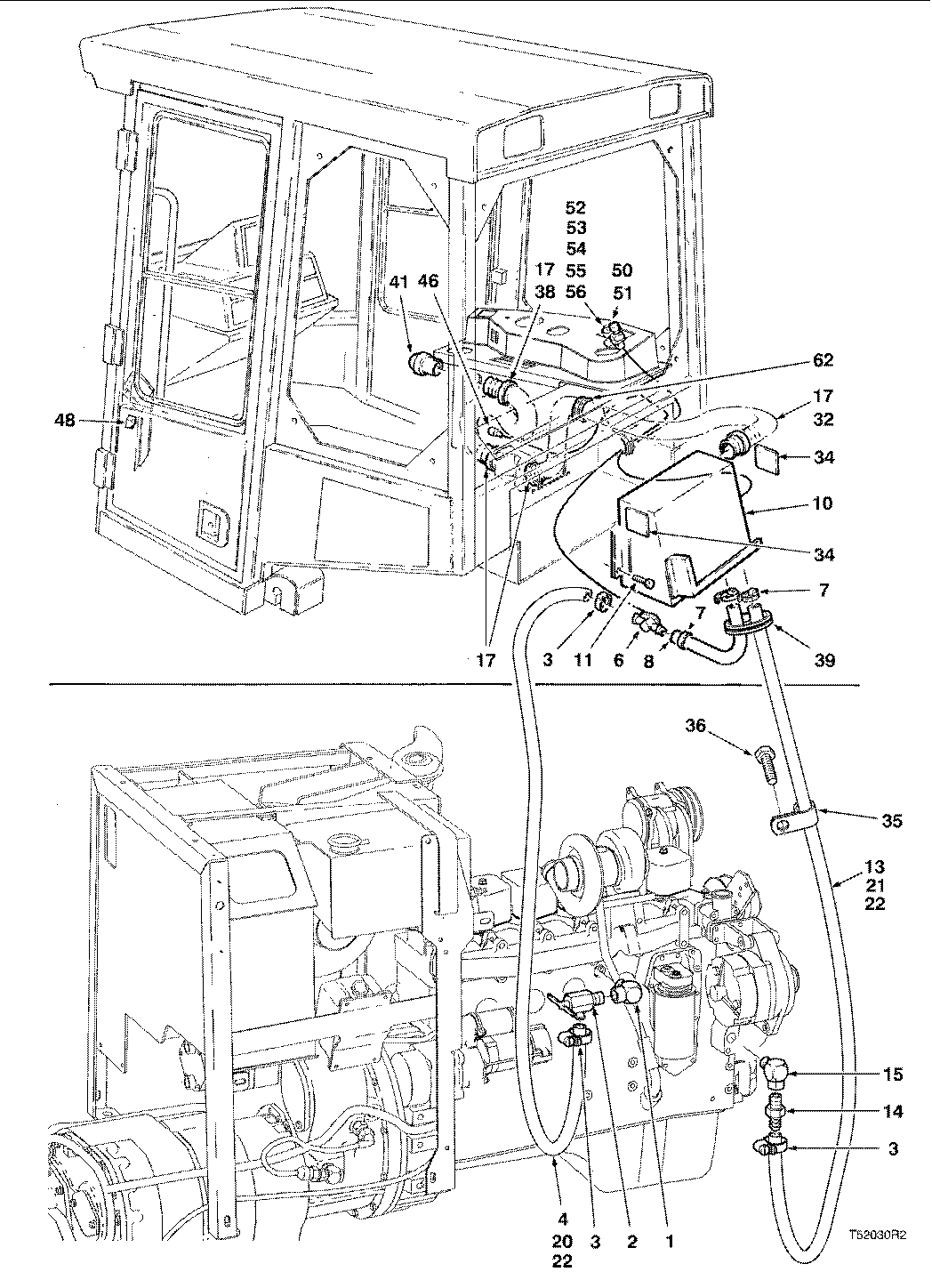

HEATER INSTALLATION REAR ( 10EC1079 - ) 7610-041/10 [7610-041/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	810820700	1	Adapter Fitting	-
2	810337900	1	VALVE-SHUT OFF -	-
3	810054400	3	CLAMP*12 -	-
4	827066600	1	HOSE -	-
6	811178700	1	VALVE -	-
7	810054400	3	CLAMP*12 -	-
8	827251200	1	HOSE -	-
10	-------	1	O-RING	-
11	811858800	4	BOLT M6X1.25-12 -	-
13	827019500	1	HOSE-HEATER -	-
14	811122600	1	FITTING*METRIC -	-
15	810541100	1	ELBOW-90 DEG. -	-
17	810784500	4	CLAMP*36	-
20	F286712	1	SLEEVE -	-
21	F286713	1	SLEEVE -	-
22	F122130	4	TIE-STRAP -	-
32	827250900	1	HOSE-AIR -	-
34	827270400	2	COVER -	-
35	810815100	1	Clamp	-
36	811701300	1	SCREW*M12X1.75-25 -	-
38	811632000	1	HOSE - .350 M	-
39	F122643	1	GROMMET -	-
41	F121964	1	LOUVER -	-
46	827247800	1	HARNESS - HEATER	-
48	811830900	1	CIRCUIT BREAKER - 15 AMP	-
50	810940900	1	SWITCH -	-
51	841746300	1	KNOB -	-
52	F122004	1	NUT -	-
53	F121301	1	REGULATOR -	-
54	F020116	1	KNOB -	-
55	F121320	1	CABLE -	-
56	F121299	2	PUSH NUT -	-
62	827270300	1	CHANNEL -	-

HEATER INSTALLATION REAR ( 10EC1079 - ) 7610-041/10 [7610-041/10]
