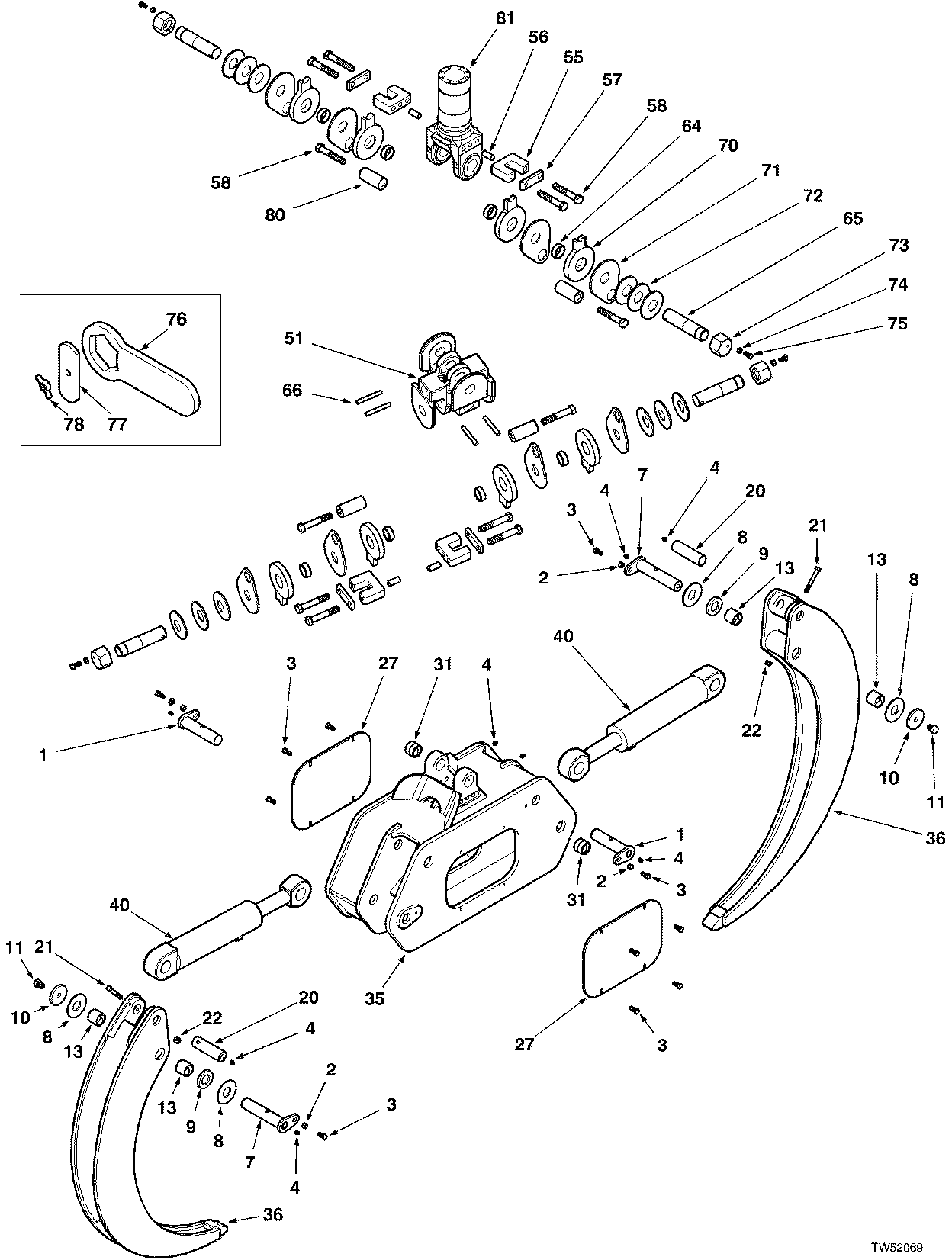

GRAPPLE ASSY TJ 122`` ( 10EC1184 - ) 4314-042/10 [4314-042/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F293556	2	PIN - FOR CYLINDER BARREL	-
2	F293595	4	SPACER -	-
3	811701400	12	SCREW*M12X1.75-30 -	-
4	810000100	8	GREASE FITTING.N610	-
7	F382884	2	PIN -	-
8	F289468	4	WASHER -	-
9	F293522	2	SPACER -	-
10	F293502	2	PLATE -	-
11	811852700	4	BOLT*M20X2.50-30 -	-
13	F293571	4	BUSHING -	-
20	F293558	2	PIN - FOR CYLINDER ROD	-
21	841986400	2	BOLT*M12Z1.75-120 -	-
22	811707100	2	LOCKNUT*M12X1.75 -	-
27	F293589	2	PLATE -	-
31	F293496	2	BUSHING -	-
35	F293565	1	HOUSING - 122`` GRAPPLE	-
36	F293560	2	TONG - 122`` GRAPPLE	-
40	F121987	2	CYLINDER - 122`` GRAPPLE	Refer to Page: SKIDDER, LOG\560C SKIDDER, LOG\560C - 60-SERIES (Timberjack < 2000)\VALVE ASSEMBLY - CAB TILT SEE CAB MT & TILT\VALVE ASSEMBLY GRAPPLE MOTOR CONTROL ( 10EC1184 - ) 2481-058/10
51	F293494	1	LINK -	-
55	F293503	4	BRACKET -	-
56	826290400	4	DOWEL PIN -	-
57	826243900	4	PLATE -	-
58	811079300	12	BOLT*M20X2.50-140 -	-
64	-------	1	O-RING	-
65	F293505	4	PIN -	-
66	F123033	4	PIN -	-
70	F293604	8	DISC -	-
71	F293603	8	PLATE -	-
72	811171500	12	DISC - SPRING	-
73	826202300	4	NUT - SPECIAL	-
74	810668900	4	JAMNUT*1/2-20UNF	-
75	F123380	4	SET SCREW -	-
76	826205700	1	WRENCH - SNUBBER	-
77	F278412	1	BAR -	-
78	811358900	1	WING NUT*M12X1.75 -	-
80	F293504	4	PIN -	-
81	-------	1	O-RING	-
-	34H345	4	SPRING PIN	-
-	F122481	2	CYLINDER - 130`` GRAPPLE	Refer to Page: SKIDDER, LOG\560C SKIDDER, LOG\560C - 60-SERIES (Timberjack < 2000)\VALVE ASSEMBLY - CAB TILT SEE CAB MT & TILT\VALVE ASSEMBLY GRAPPLE MOTOR CONTROL ( 10EC1184 - ) 2481-058/10
-	F293580	2	TONG - 130`` GRAPPLE	-
-	F293577	1	BOX - 130`` GRAPPLE	-

GRAPPLE ASSY TJ 122`` ( 10EC1184 - ) 4314-042/10 [4314-042/10]
