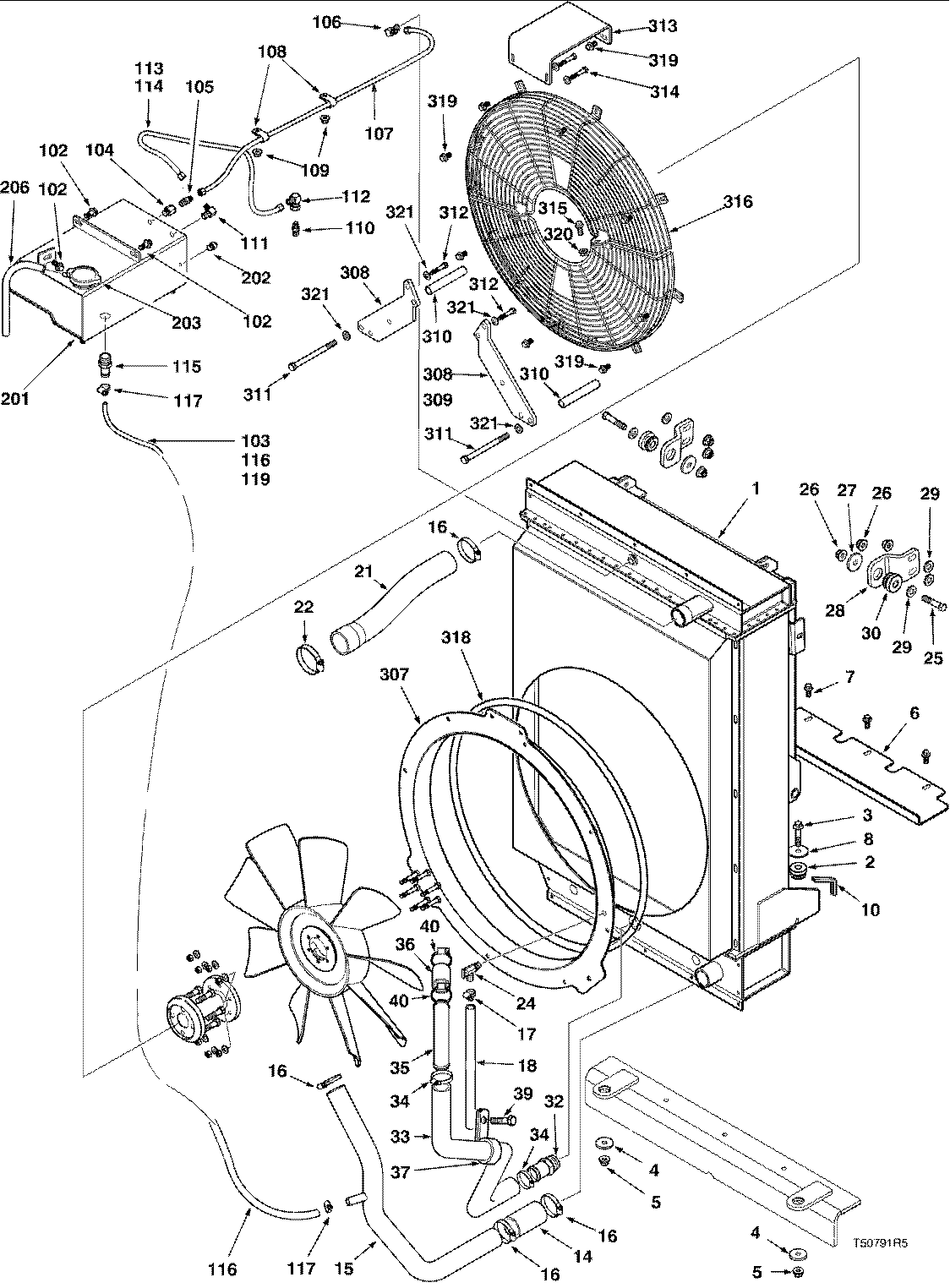

COOLING SYSTEM ( 10EC1079 - ) 1610-052/12 [1610-052/12]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	1	O-RING	-
2	810452300	2	MOUNT	-
3	811702100	2	SCREW*M12X1.75-65 -	-
4	850036000	2	WASHER	-
5	811707100	2	LOCKNUT*M12X1.75 -	-
6	827297900	1	Shield	-
7	811699400	3	SCREW*M10X1.50-25mm -	-
8	811995500	4	WASHER -	-
10	827324800	2	WEATHERSTRIP -	-
14	827135000	1	Hose	-
15	827332000	1	TUBE -	-
16	810784500	4	CLAMP*36	-
17	810117900	1	CLAMP*58 -	-
18	827313100	1	HOSE -	-
21	827330500	1	HOSE	-
22	810005900	1	CLAMP*S40	-
24	810337900	1	VALVE-SHUT OFF -	-
25	810916700	2	BOLT*M12X1.75-50 -	-
26	811707100	6	LOCKNUT*M12X1.75 -	-
27	850036000	2	WASHER	-
28	826996300	2	BRACKET -	-
29	810011600	6	WASHER*1/2	-
30	810452300	2	MOUNT	-
32	811462100	1	Fitting	-
33	827136000	1	HOSE - LOWER	-
34	810005800	2	HOSE CLAMP	-
35	827134800	1	TUBE -	-
36	827134900	1	HOSE -	-
37	810654000	1	Clamp	-
39	811701300	1	SCREW*M12X1.75-25 -	-
40	810054500	2	CLAMP	-
102	811699400	3	SCREW*M10X1.50-25mm -	-
103	F122131	1	SLEEVE-PROTECTIVE - 2.16 M	-
104	F122063	1	Adapter Fitting	-
105	810578200	1	FITTING*.25/.438-20	-
106	810273500	1	Elbow Fitting	-
107	811996400	1	HOSE-HOT WATER -	-
108	810626700	2	Clamp	-
109	811707000	2	LOCKNUT*M10X1.50 -	-
110	810280700	1	FITT*1/8NPTFX7/16-20 -	-
111	810273500	1	Elbow Fitting	-
112	810640100	1	ELBOW-90 DEG. -	-
113	F120357	1	Hose	-
114	810402100	1	TIE WRAP -	-
115	811604000	1	ADAPTER -	-
116	F120974	1	Hose	-
117	810054400	2	CLAMP*12 -	-
119	810402100	2	TIE WRAP -	-
201	F278898	1	TANK -	-
202	F286159	1	Sensor	-
203	811913300	1	CAP -	-
206	827307200	1	HOSE -	-
307	F287746	1	FAN RING -	-
308	F278939	2	MOUNT - (NO A/C)	-
309	827128100	1	MOUNT - (A/C)	-
310	F277938	2	SPACER -	-
311	811966700	2	BOLT*M12X1.75-200 -	-
312	811361500	4	BOLT*M12X1.75-100 -	-
313	F277921	1	MOUNT -	-
314	811697500	2	SCREW*M8X1.25-16 -	-
315	811699400	2	SCREW*M10X1.50-25mm -	-
316	827079300	2	GUARD	-
318	827038800	1	SEAL -	-
319	811699300	10	SCREW*M10X1.50-20 -	-
320	811707000	2	LOCKNUT*M10X1.50 -	-
321	810011600	6	WASHER*1/2	-
-	827031900	1	MOUNT - (A/C)	-

COOLING SYSTEM ( 10EC1079 - ) 1610-052/12 [1610-052/12]
