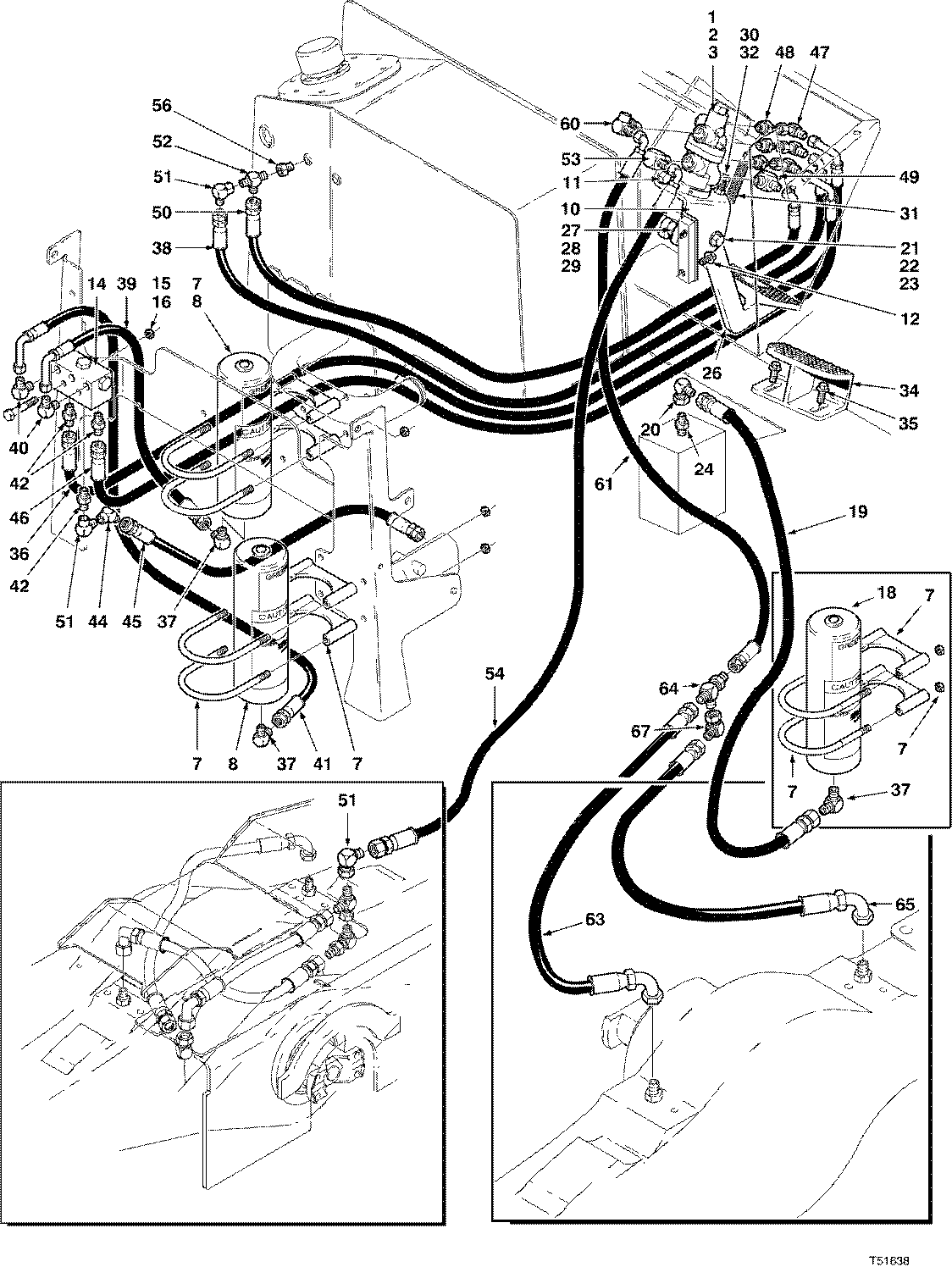

BRAKE HYDRAULIC SYSTEM ( 10EB1079 - ) 1720-035/10 [1720-035/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	811850900	1	VALVE - BRAKE	-
2	810102000	2	BOLT*5/16-18UNCX1	-
3	810768000	2	WASHER*5/16	-
7	810284400	6	CLAMP*3.50 -	-
8	F451811	2	KIT-ACCUMULATOR - (1200 PSI)	-
10	F287511	1	SUPPORT - BRAKE PEDAL	-
11	811699300	2	SCREW*M10X1.50-20 -	-
12	811699400	2	SCREW*M10X1.50-25mm -	-
14	F122307	1	VALVE -	-
15	810906900	2	BOLT*M10X1.50-75 -	-
16	811707000	2	LOCKNUT*M10X1.50 -	-
18	F451961	1	KIT-ACCUMULATOR - (120 PSI)	-
19	F120838	1	HOSE-HYD.* .38X80 -	-
20	810335500	1	ELBOW-90 DEG. -	-
21	810011600	1	WASHER*1/2	-
22	841986400	1	BOLT*M12Z1.75-120 -	-
23	826910200	1	SLEEVE -	-
24	810328600	1	FITTING 3/8 MJIC 3/8	-
26	F279673	1	PEDAL -	-
27	842749800	1	PIN -	-
28	842749700	1	CAM -	-
29	810249100	2	RETAINING RING -	-
30	810895700	1	BOLT M10X1.50-45 -	-
31	F281898	1	SPRING - PEDAL RETURN	-
32	810975700	1	NUT*M10-1.5 -	-
34	827231400	1	PEDAL -	-
35	811699400	2	SCREW*M10X1.50-25mm -	-
36	F120836	1	HOSE-HYD.* .38X83 -	-
37	810980600	3	Elbow Fitting	-
38	F120804	1	HOSE-HYD*.38 X 80 -	-
39	811984600	1	HOSE-HYD*.38 X 32 -	-
40	810280500	2	ELBOW-90 DEG. -	-
41	F120858	1	HOSE-HYD*.38 X 42 -	-
42	810328600	3	FITTING 3/8 MJIC 3/8	-
44	811675600	1	ELBOW-45 DEG.	-
45	F122148	1	HOSE-HYD*.38 X 22 -	-
46	811992400	1	HOSE-HYD*.38 X 80 -	-
47	810335500	3	ELBOW-90 DEG. -	-
48	810789500	3	FITTING*JIC/O-RING	-
49	810980600	1	Elbow Fitting	-
50	F120803	1	HOSE-HYD*.38 X 75 -	-
51	810335500	3	ELBOW-90 DEG. -	-
52	811020000	1	Tee Fitting	-
53	810980600	1	Elbow Fitting	-
54	F120903	1	HOSE-HYD*.38 X 102 -	-
56	810565100	1	FITTING MJIC/FJIC	-
60	827325200	1	TEE-SPECIAL -	-
61	F120182	1	HOSE-HYD*.38 X 114 -	-
63	811923500	1	HOSE-HYD*0.38X73 -	-
64	F120755	1	TEE -	-
65	811994900	1	HOSE-HYD*.38 X 106 -	-
67	810335500	1	ELBOW-90 DEG. -	-
-	-------	1	O-RING	-
-	F434001	1	VALVE - GAS -	-
-	F434002	1	KIT*SEAL -	-
-	811833900	2	BUSHING - BRONZE	-
-	F434432	3	VALVE, CHECK -	-
-	843002100	1	ORIFICE DISK -	-
-	F434433	1	SEAL KIT -	-
-	-------	1	O-RING	-
-	F434001	1	VALVE - GAS -	-
-	F434002	1	KIT*SEAL -	-
