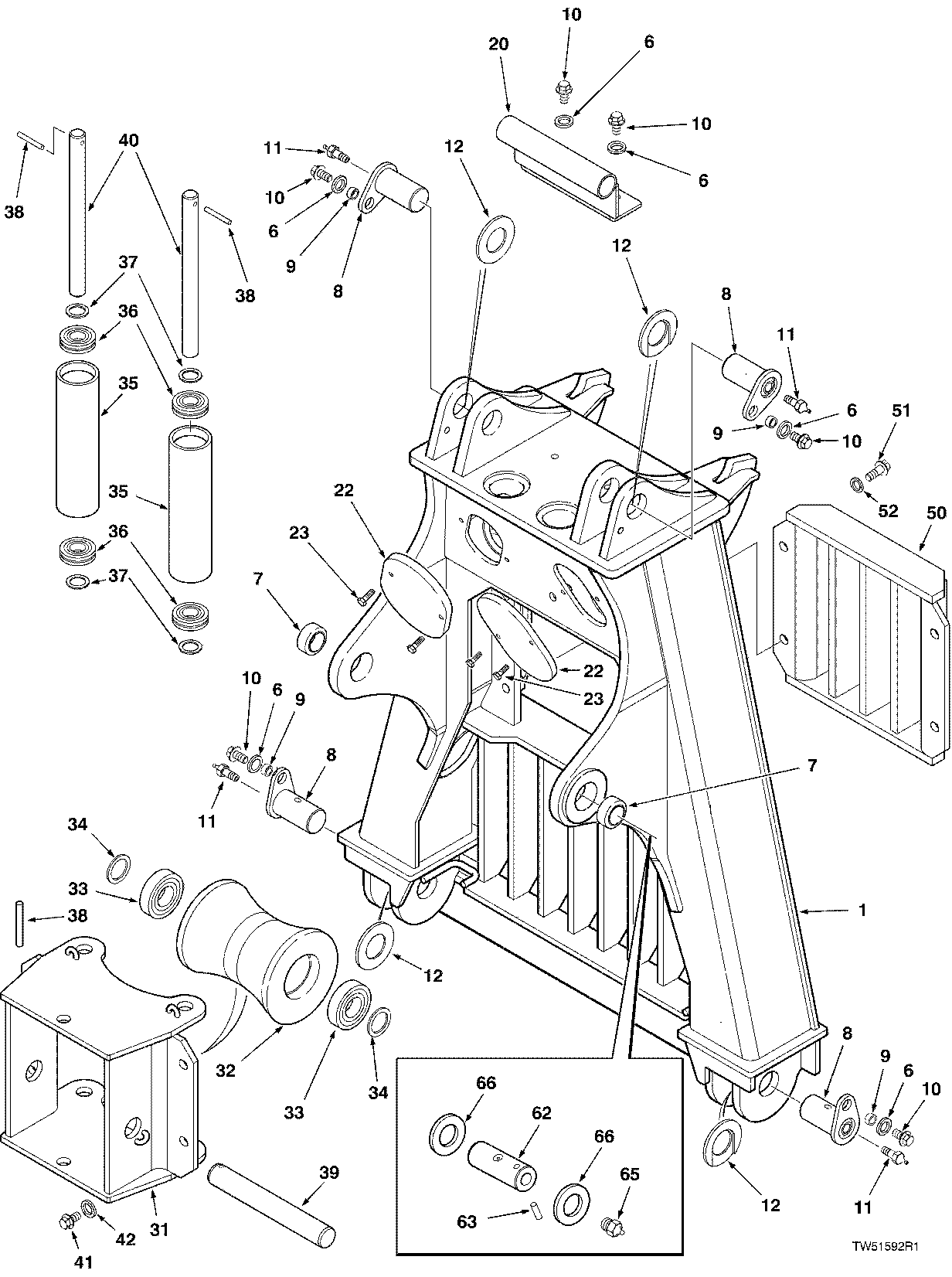

ARCH DUAL ( 10EC1079 - ) 4311-022/12 [4311-022/12]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F285412	1	ARCH - TO S/N 10EC1078	-
6	810000500	6	WASHER*5/8	-
7	F015250	2	BEARING -	-
8	827265900	4	PIN -	-
9	826945800	4	SPACER -	-
10	811360400	6	BOLT*M16X2.00-35 -	-
11	811017900	4	GREASE FITTING -	-
12	827169200	1	THRUST WASHER*4.5 -	-
20	827111000	1	Guard	-
22	827086300	2	PLATE -	-
23	811699500	4	SCREW*M10X1.50-30 -	-
31	F285734	1	FAIRLEAD -	-
32	826721000	1	ROLLER	-
33	810895600	2	BEARING	-
34	821537600	2	SPACER	-
35	824329900	2	ROLLER	-
36	820002900	4	BEARING-BALL	-
37	810001600	4	SPACER	-
38	811705800	3	Pin	-
39	826752700	1	SHAFT -	-
40	826752800	2	SHAFT -	-
41	811215300	4	BOLT*M20X2.50-65 -	-
42	810183200	4	Washer	-
50	F285737	1	GRILL -	-
51	811215300	4	BOLT*M20X2.50-65 -	-
52	810183200	4	Washer	-
62	827265800	2	Pin	-
63	811705800	2	Pin	-
65	811017900	2	GREASE FITTING -	-
66	F276883	4	SPACER-BLACK -	-
-	-	1	Part 40	-
-	-	1	Part 41	-
-	827170000	1	THRUST WASHER*12.0 -	-
-	827169900	1	THRUST WASHER*11.0 -	-
-	827169800	1	THRUST WASHER*9.5 -	-
-	827169700	1	THRUST WASHER*8.5 -	-
-	827169600	1	THRUST WASHER*8.0 -	-
-	827169500	1	THRUST WASHER*7.0 -	-
-	827169400	1	THRUST WASHER*6.0 -	-
-	827169300	1	THRUST WASHER*5.5 -	-
-	F292779	1	Arch	-
