REAR FENDER EXTENSION, LONG VERSION - FIELD INSTALLATION KIT

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL82917	1	Retainer	LH
1	AL82916	1	Retainer	RH
2	L101641	1	Shield	RH
2	L101640	1	Shield	LH
3	L110875	1	Guard	LH
3	L110876	1	Guard	RH
4	L110898	46	Rivet	-
5	L78561	16	Rivet	-
6	14M7272	14	Nut	M6
7	14M7273	8	Nut	M8
8	19M7560	6	Cap Screw	M6 X 16
9	19M8386	2	Screw	M8 X 25
10	19M8599	8	Screw	M8 X 20
11	19M8649	2	Screw	M6 X 20
12	24M7027	10	Washer	5.300 X 10 X 1 mm
13	24M7054	14	Washer	6.400 X 12 X 1.600 mm
14	24M7055	2	Washer	8.400 X 16 X 1.600 mm
15	AH89557	4	Clip	-
16	24M7138	20	Washer	5.300 X 15 X 1 mm
17	24M7298	6	Washer	8.400 X 25 X 2 mm
18	AL113022	2	Wiring Harness	-
19	AL115180	2	Wiring Harness	-
20	AL110485	1	Wiring Harness	(ORDER AL172871, L78876, AL153508, (4) 37M7181)
21	AL70964	2	Wiring Harness	-
22	L110322	2	Plate	-
23	19M7865	2	Screw	M8 X 16
24	L101609	2	Fender	-
25	L101643	1	Extension	RH
26	L101649	1	Extension	LH
27	L112459	2	Guard	-
28	L114318	2	Cover	(ORDER R206454)
29	19M7865	4	Screw	M8 X 16
30	R115675	1	Plate	-
31	14M7416	2	Flange Nut	M8
32	37M7089	4	Screw	M6 X 12
33	H132899	4	Screw	M4 X 12
34	AL119897	2	Retainer	-
..	AL116505	1	Field Installation Kit	FI, CNLA

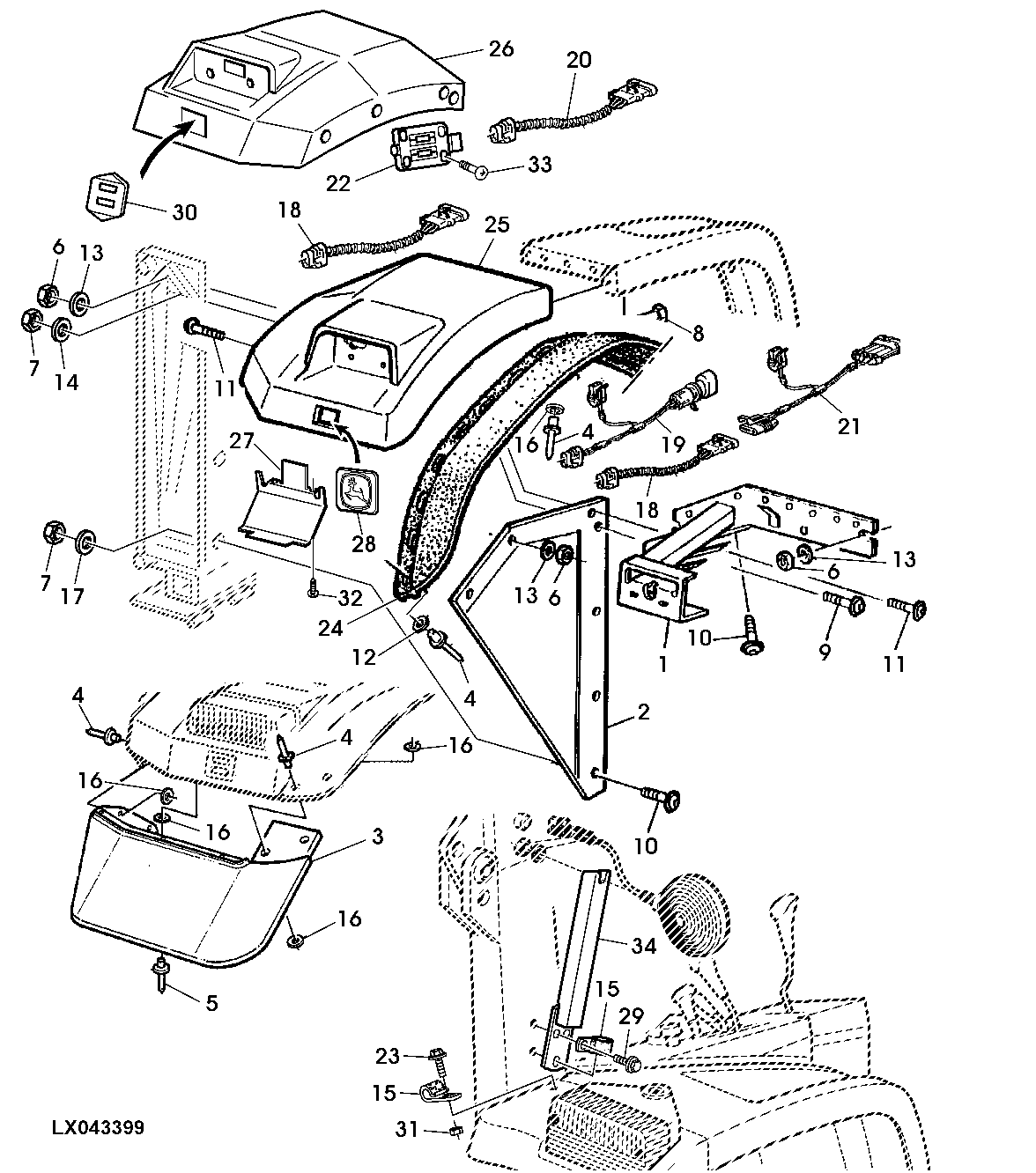

REAR FENDER EXTENSION, LONG VERSION - FIELD INSTALLATION KIT

Нет текстового описания
