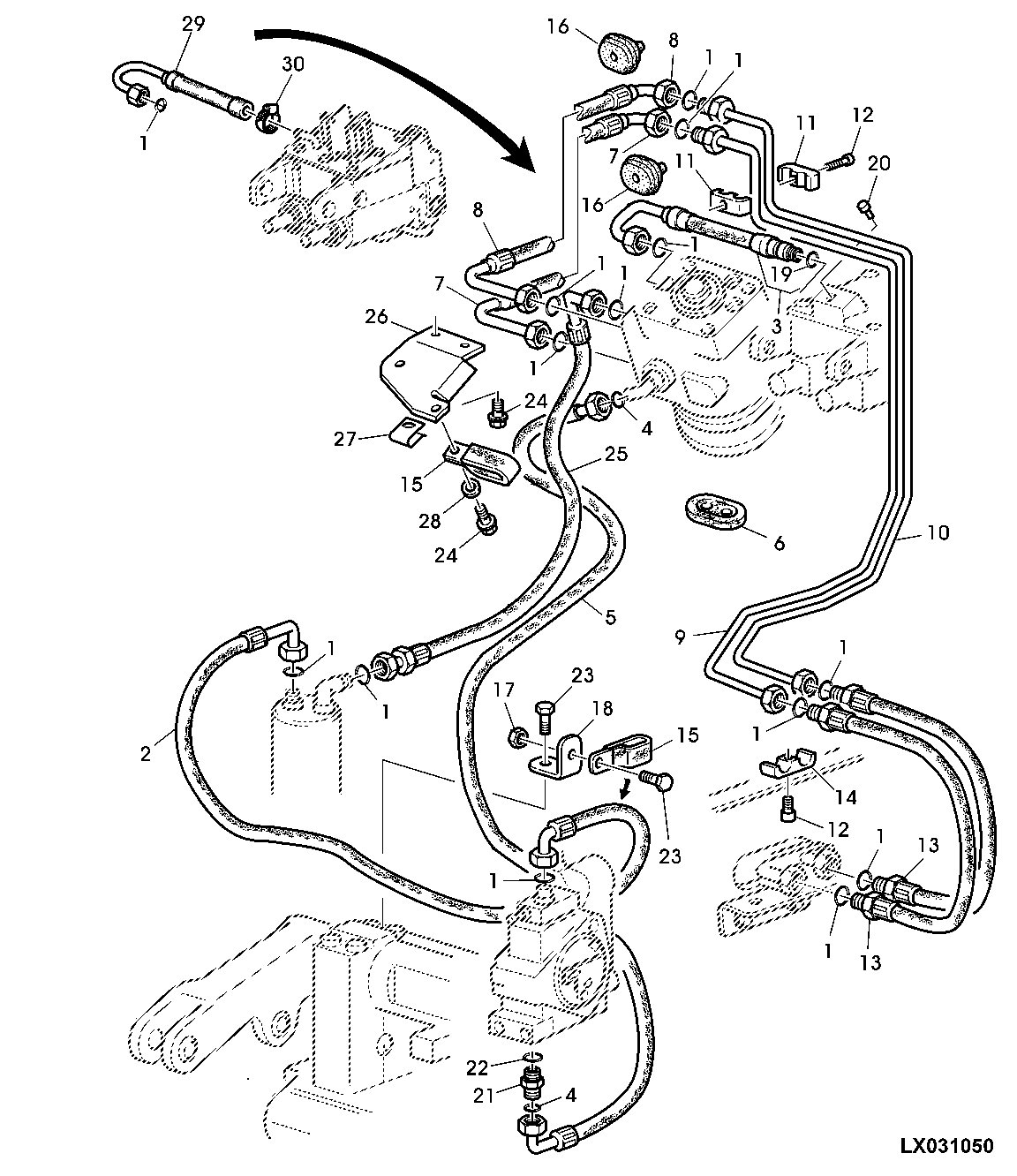

HYDROSTATIC STEERING, OIL LINES (CAB)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T77857	1	O-Ring	-
2	AL117810	1	Hydraulic Hose	-
3	AL75589	1	Hydraulic Hose	-
4	T77613	2	O-Ring	-
5	AL157571	1	Hydraulic Hose	(SUB FOR AL114312)
6	L78931	1	Grommet	-
7	AL81147	1	Hydraulic Hose	-
8	AL81146	1	Hydraulic Hose	-
9	AL150200	1	Oil Line	-
10	AL150201	1	Oil Line	-
11	L38284	2	Clamp	-
12	19M8532	2	Screw	M6 X 35
13	AL110275	2	Hydraulic Hose	-
14	L41980	1	Clamp	-
15	AL118382	1	Clamp	-
16	L102007	2	Grommet	-
17	14M7274	1	Nut	M10
18	L112414	1	Angle	-
19	Z27993	1	O-Ring	-
20	L79372	1	Stud	-
21	38H5002	1	Adapter Fitting	-
22	51M7041	1	O-Ring	11.300 X 2.200 mm
23	19M7557	2	Cap Screw	M10 X 16
24	37M7361	3	Screw	M6 X 16
25	AL79540	1	Hydraulic Hose	(SUB FOR AL117809 APPL)
26	L116359	1	Bracket	-
27	L102357	1	Nut	-
28	24M7139	1	Washer	6.400 X 18 X 1.600 mm
29	AL115334	1	Hydraulic Hose	-
30	AL37489	1	Clamp	-

HYDROSTATIC STEERING, OIL LINES (CAB)

Нет текстового описания
