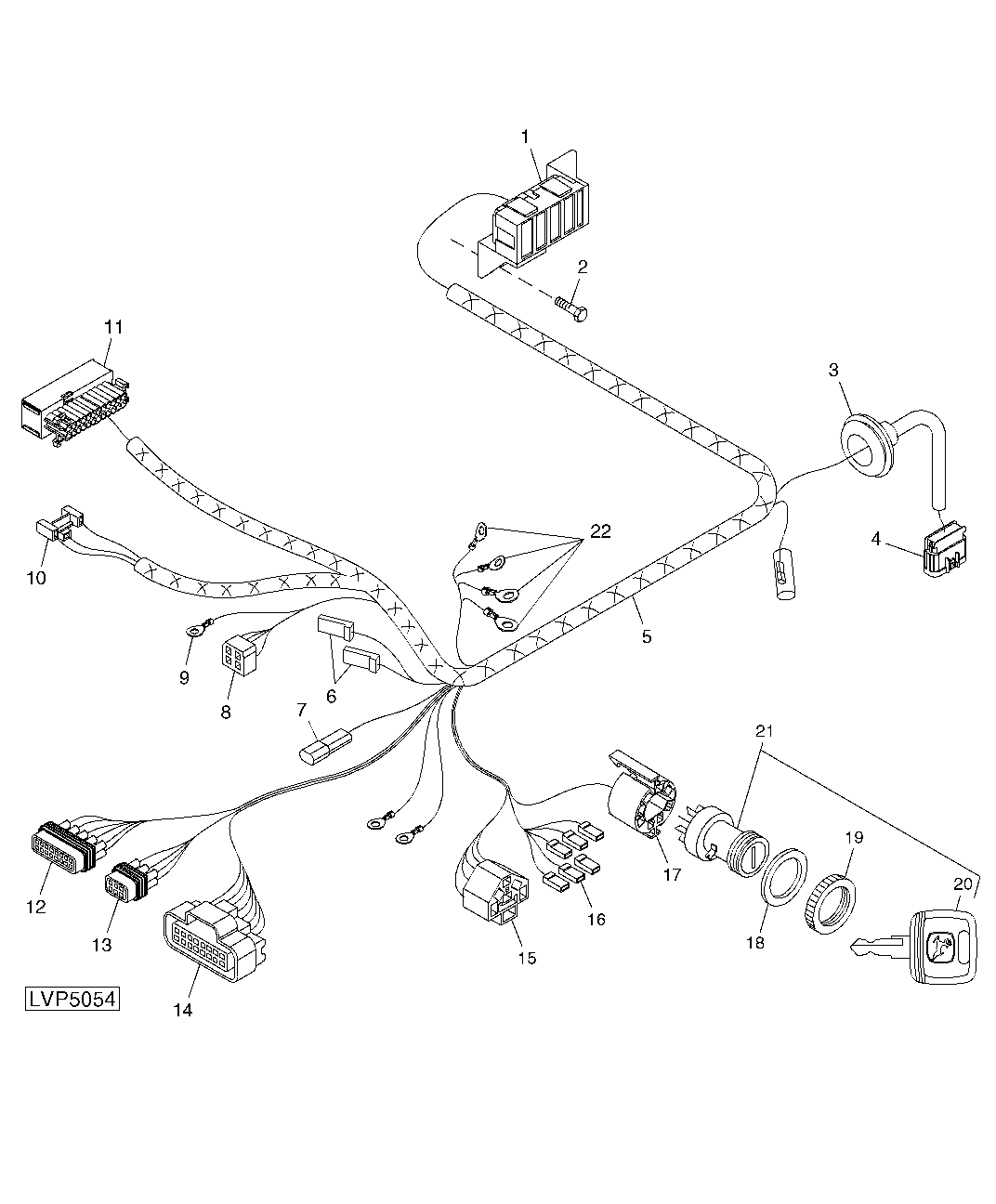

WIRING HARNESS (FRONT CONSOLE) (WITH CAB)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	-
2	19M8649	2	Screw	M6 X 20, (HS, HEAD MARKED 10.9)
3	R213135	1	Grommet	-
4	-	1	Part 4	TO FRONT WIRING HARNESS
5	RE228483	1	Wiring Harness	(SUB FOR RE208517)
6	T28583	2	Elec. Connector Housing	HORN SWITCH
7	57M7256	1	Elec. Connector Housing	-
8	-	1	Part 8	FRONT WIPER MOTOR
9	-	1	Part 9	WIPER MOTOR GROUND
10	57M7183	1	Elec. Connector Accessory	TURN SIGNAL SWITCH
11	-	1	Part 11	TO CAB REAR WIRING HARNESS
12	57M7262	1	Elec. Connector Housing	INSTRUMENTATION
13	57M7260	1	Elec. Connector Housing	INSTRUMENTATION
14	-	1	Part 14	INSTRUMENTATION
15	RE46735	1	Electrical Connector Assy	FRONT WIPER SWITCH
16	T28583	6	Elec. Connector Housing	LIGHT SWITCH
17	RE46736	1	Electrical Connector Assy	KEY SWITCH
18	24H1447	1	Washer	1-1/32" X 1-1/2" X 0.036"
19	R115974	1	Nut	-
20	RE183935	1	Key	-
21	RE61717	1	Rotary Switch	-
22	-	4	Part 22	START RELAY

WIRING HARNESS (FRONT CONSOLE) (WITH CAB)
